Пилотные гидролинии (2-1) — HITACHI ZX450

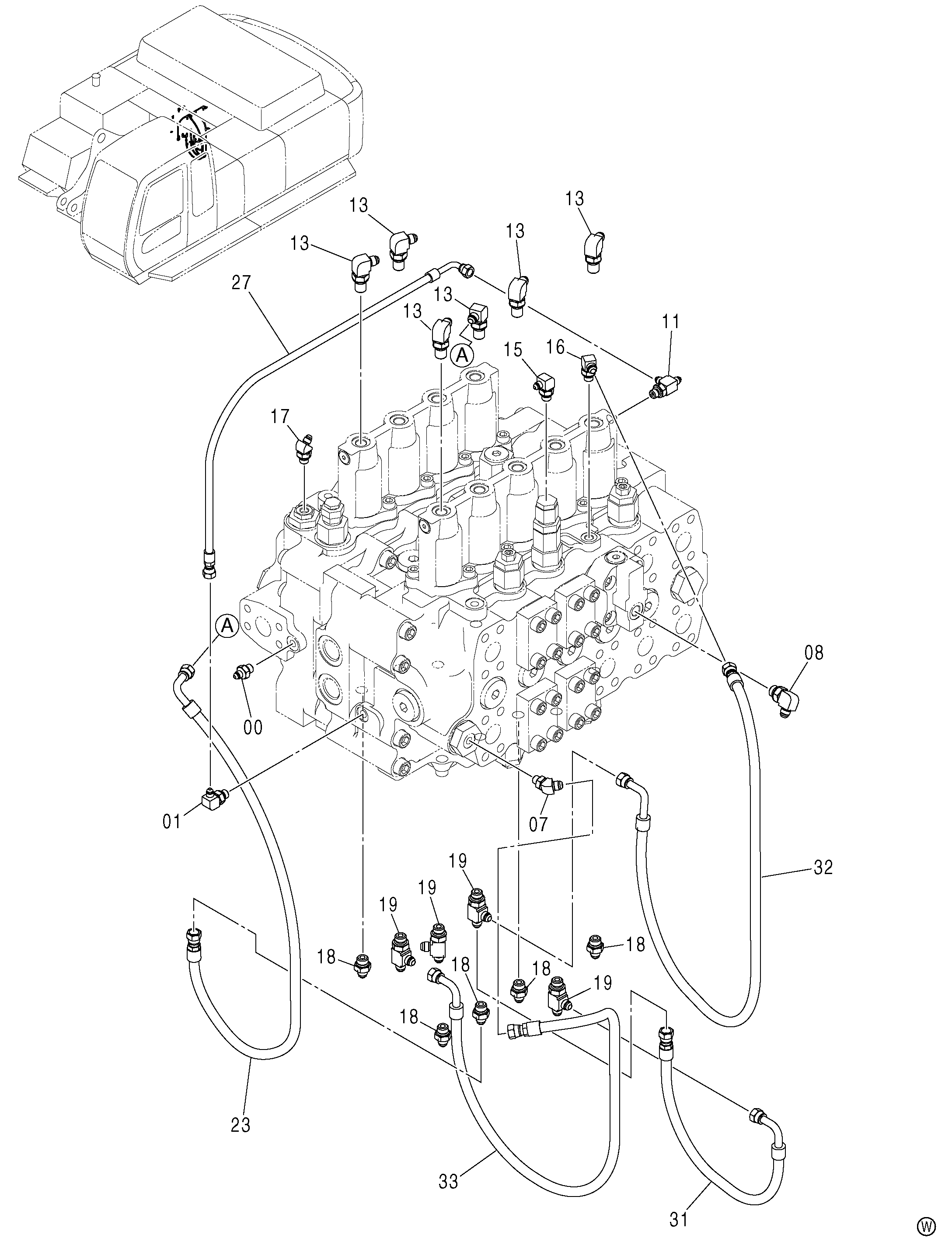

Заводская схема «Пилотные гидролинии (2-1)» для HITACHI ZX450. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852122 | Адаптер | 1 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | A852322 | Угловой штуцер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852223 | Угловой штуцер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852333 | Угловой штуцер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | A852422 | Тройник | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4208913 | Угловой штуцер | 6 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | A852322 | Угловой штуцер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | A852323 | Угловой штуцер | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | A852222 | Угловой штуцер | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | A852133 | Адаптер | 5 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | A852433 | Тройник | 4 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 4445270 | Шланг (I1) | 1 |
| 27 | 4437412 | Шланг (D51) | 1 |
| 31 | 4437436 | Шланг (4A) | 1 |
| 32 | 4437438 | Шланг (4B) | 1 |
| 33 | 4437440 | Шланг (7A) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
