Подъём устройство — HITACHI ZX450

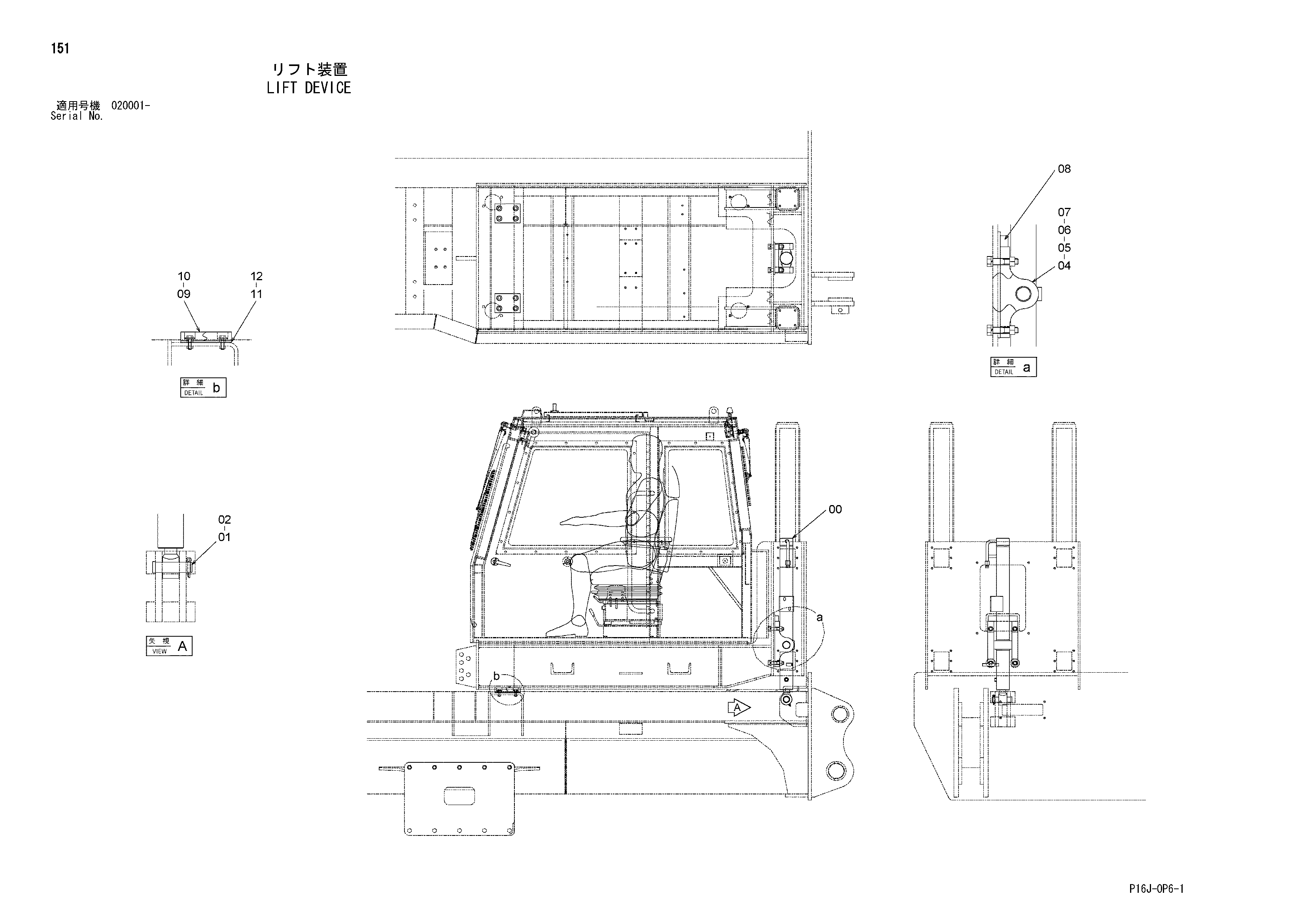

Заводская схема «Подъём устройство» для HITACHI ZX450. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4656309 | Гидроцилиндр | 1 |
| 01 | 4659847 | Палец | 1 |
| 02 | A768050 | Шплинт | 1 |
| 04 | 4608633 | Кронштейн | 2 |
| 05 | J912090 | Болт | 4 |
| 06 | A590920 | Пружинная шайба | 4 |
| 07 | M660020 | U-образная гайка | 4 |
| 08 | 4612460 | Пластина | 1 |
| 09 | 4475929 | Резиновая прокладка | 2 |
| 10 | J281040 | Болт с шайбой | 8 |
| 10A | J901040 | Болт | 1 |
| 10B | 4486055 | Шайба | 1 |
| 11 | 4623601 | Пластина | 4 |
| 12 | 4623600 | Пластина | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
