Основные гидролинии (гидромолот, гидроножницы) — HITACHI ZX450

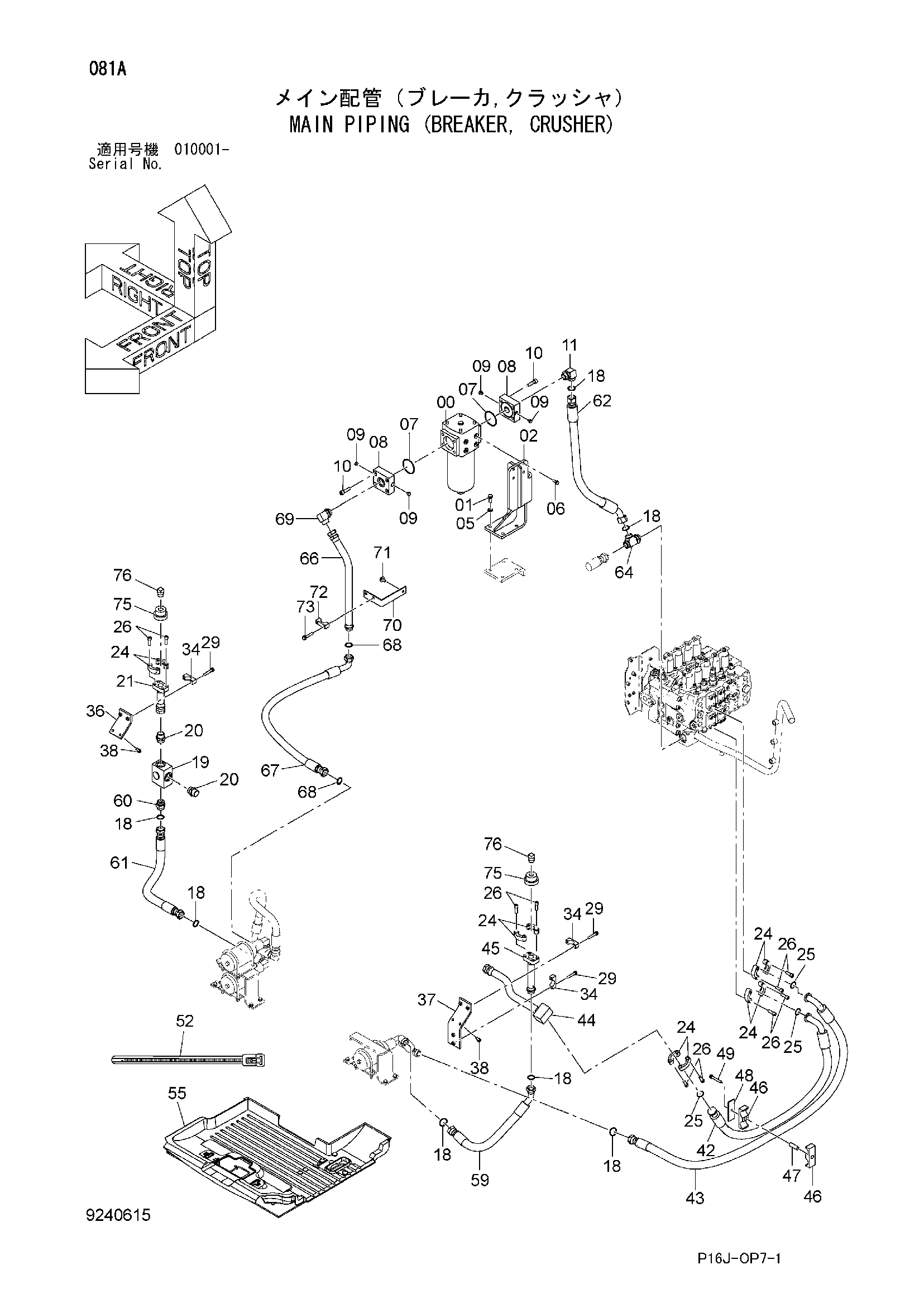

Заводская схема «Основные гидролинии (гидромолот, гидроножницы)» для HITACHI ZX450. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4343540 | Фильтр | 1 |
| 01 | J901640 | Болт | 4 |
| 02 | 8096647 | Кронштейн | 1 |
| 05 | A590916 | Пружинная шайба | 4 |
| 06 | J271235 | Болт с шайбой | 4 |
| 06A | J901235 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 07 | A811100 | Уплотнительное кольцо | 2 |
| 08 | 3065589 | Фланец трубка | 2 |
| 09 | 4093624 | Пробка | 4 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | M341660 | Болт с внутренним шестигранником | 8 |
| 11 | A853300 | Угловой штуцер | 1 |
| 11A | 970860 | Уплотнительное кольцо | 1 |
| 18 | 4187329 | Уплотнительное кольцо | 7 |
| 19 | 4409420 | Клапан селектор | 1 |
| 20 | 4042035 | Адаптер | 2 |
| 20A | 970860 | Уплотнительное кольцо | 1 |
| 21 | 9743785 | Трубка | 1 |
| 24 | 4089703 | Разъёмный фланец | 10 |
| 25 | 4508805 | Уплотнительное кольцо | 3 |
| 26 | M341445 | Болт с внутренним шестигранником | 20 |
| 29 | J271275 | Болт с шайбой | 6 |
| 29A | J901275 | Болт | 1 |
| 29B | J222012 | Шайба | 1 |
| 34 | 4334364 | Хомут трубки | 3 |
| 36 | 8062190 | Кронштейн | 1 |
| 37 | 8062191 | Кронштейн | 1 |
| 38 | J271240 | Болт с шайбой | 4 |
| 38A | J901240 | Болт | 1 |
| 38B | J222012 | Шайба | 1 |
| 42 | 4354222 | Шланг | 1 |
| 43 | 4622114 | Шланг | 1 |
| 44 | 8062187 | Трубка | 1 |
| 45 | 9762697 | Трубка | 1 |
| 46 | 4215878 | Хомут шланга | 2 |
| 47 | 4215879 | Проставка | 1 |
| 48 | 4215880 | Пластина | 1 |
| 49 | J271290 | Болт с шайбой | 1 |
| 49A | J901290 | Болт | 1 |
| 49B | J222012 | Шайба | 1 |
| 52 | 4055312 | Ленточный зажим | 5 |
| 55 | 3096609 | Коврик пола | 1 |
| 59 | 4622151 | Шланг | 1 |
| 60 | A853100 | Адаптер | 1 |
| 60A | 970860 | Уплотнительное кольцо | 1 |
| 61 | 4636864 | Шланг | 1 |
| 62 | 4636867 | Шланг | 1 |
| 64 | A853400 | Тройник | 1 |
| 64A | 970860 | Уплотнительное кольцо | 1 |
| 66 | 9764300 | Трубка | 1 |
| 67 | 4343807 | Шланг | 1 |
| 68 | 4187329 | Уплотнительное кольцо | 2 |
| 69 | 4169593 | Угловой штуцер | 1 |
| 69A | 970860 | Уплотнительное кольцо | 1 |
| 70 | 9764303 | Кронштейн | 1 |
| 71 | J281235 | Болт с шайбой | 1 |
| 71A | J901235 | Болт | 1 |
| 71B | 4249324 | Шайба | 1 |
| 72 | 4334364 | Хомут трубки | 1 |
| 73 | J271275 | Болт с шайбой | 2 |
| 73A | J901275 | Болт | 1 |
| 73B | J222012 | Шайба | 1 |
| 75 | 4199396 | Крышка | 2 |
| 76 | 94-2023 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
