Пилотные гидролинии (1) — HITACHI ZX450

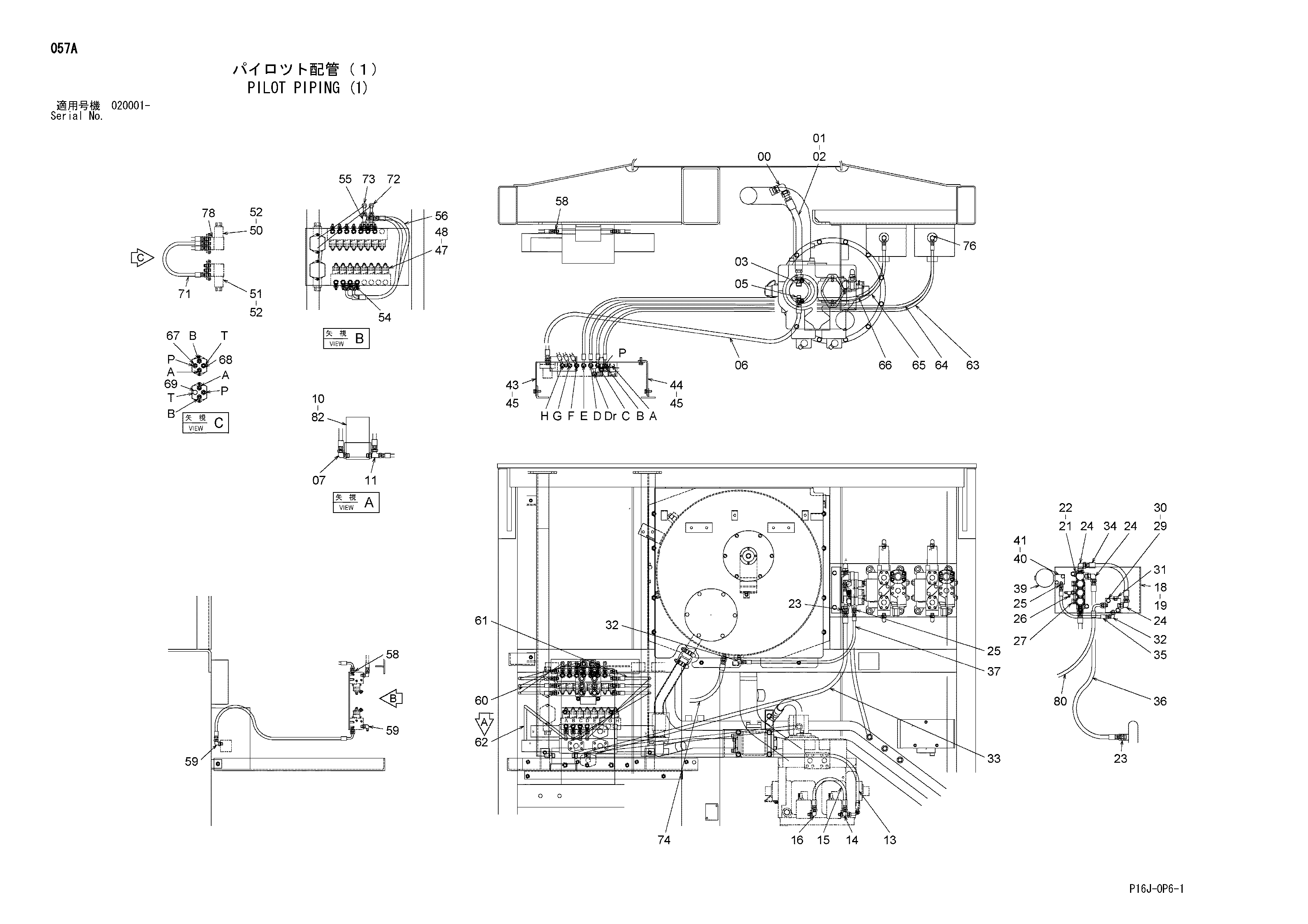

Заводская схема «Пилотные гидролинии (1)» для HITACHI ZX450. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A853366 | Угловой штуцер | 1 |
| 00A | 4506424 | Уплотнительное кольцо | 1 |
| 01 | 4187308 | Уплотнительное кольцо | 2 |
| 02 | 4203134 | Шланг | 1 |
| 03 | A853166 | Адаптер | 1 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | A852144 | Адаптер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4281754 | Шланг | 1 |
| 07 | A852344 | Угловой штуцер | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | J271000 | Болт с шайбой | 2 |
| 10A | J901000 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | 4296066 | Тройник | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4439463 | Шланг | 1 |
| 14 | A852423 | Тройник | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4445276 | Шланг | 1 |
| 16 | A852323 | Угловой штуцер | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 8106371 | Кронштейн | 1 |
| 19 | J271030 | Болт с шайбой | 2 |
| 19A | J901030 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 21 | 9218209 | Электромагнитный клапан | 1 |
| 22 | J271035 | Болт с шайбой | 2 |
| 22A | J901035 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 23 | A852144 | Адаптер | 2 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | A852344 | Угловой штуцер | 3 |
| 24A | 4506418 | Уплотнительное кольцо | 1 |
| 25 | A852122 | Адаптер | 2 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | A852422 | Тройник | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | A885002 | Пробка | 2 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 9123033 | Обратный клапан | 1 |
| 30 | J271060 | Болт с шайбой | 1 |
| 30A | J901060 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 31 | A885003 | Пробка | 1 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | A852322 | Угловой штуцер | 2 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4305131 | Шланг | 1 |
| 34 | 4313086 | Шланг | 1 |
| 35 | 4634357 | Шланг | 1 |
| 36 | 4304466 | Шланг | 1 |
| 37 | 4605044 | Шланг | 1 |
| 39 | 4195978 | Гидроаккумулятор | 1 |
| 39A | 954493 | Уплотнительное кольцо | 1 |
| 40 | 3036998 | Блок | 1 |
| 41 | J271060 | Болт с шайбой | 2 |
| 41A | J901060 | Болт | 1 |
| 41B | J222010 | Шайба | 1 |
| 43 | 3108701 | Кронштейн | 1 |
| 44 | 9766700 | Кронштейн | 1 |
| 45 | J271030 | Болт с шайбой | 6 |
| 45A | J901030 | Болт | 1 |
| 45B | J222010 | Шайба | 1 |
| 47 | 9218284 | Электромагнитный клапан | 2 |
| 48 | J271030 | Болт с шайбой | 8 |
| 48A | J901030 | Болт | 1 |
| 48B | J222010 | Шайба | 1 |
| 50 | 4465119 | Электромагнитный клапан | 1 |
| 51 | 4465123 | Электромагнитный клапан | 1 |
| 52 | M340616 | Болт с внутренним шестигранником | 4 |
| 54 | A852123 | Адаптер | 4 |
| 54A | 957366 | Уплотнительное кольцо | 1 |
| 55 | 4246672 | Соединительный штуцер | 2 |
| 56 | 4448039 | Шланг | 2 |
| 58 | A852122 | Адаптер | 19 |
| 58A | 957366 | Уплотнительное кольцо | 1 |
| 59 | A852322 | Угловой штуцер | 16 |
| 59A | 957366 | Уплотнительное кольцо | 1 |
| 60 | 4648912 | Шланг | 3 |
| 61 | 4650564 | Шланг | 3 |
| 62 | 4656053 | Шланг | 1 |
| 63 | 4652260 | Шланг | 1 |
| 64 | 4615494 | Шланг | 1 |
| 65 | 4602039 | Шланг | 1 |
| 66 | 4613782 | Шланг | 1 |
| 67 | A852133 | Адаптер | 6 |
| 67A | 4509180 | Уплотнительное кольцо | 1 |
| 68 | A852134 | Адаптер | 2 |
| 68A | 4509180 | Уплотнительное кольцо | 1 |
| 69 | A885003 | Пробка | 1 |
| 69A | 4509180 | Уплотнительное кольцо | 1 |
| 71 | 4478281 | Шланг | 1 |
| 72 | 4482581 | Шланг | 1 |
| 73 | 4635248 | Шланг | 1 |
| 74 | 4229831 | Шланг | 1 |
| 76 | A852332 | Угловой штуцер | 4 |
| 76A | 4509180 | Уплотнительное кольцо | 1 |
| 78 | 4465103 | Пластина клапан | 2 |
| 80 | 4295512 | Шланг | 1 |
| 82 | 4631976 | Масляный фильтр | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
