Гидроцилиндр рукояти — HITACHI ZX450

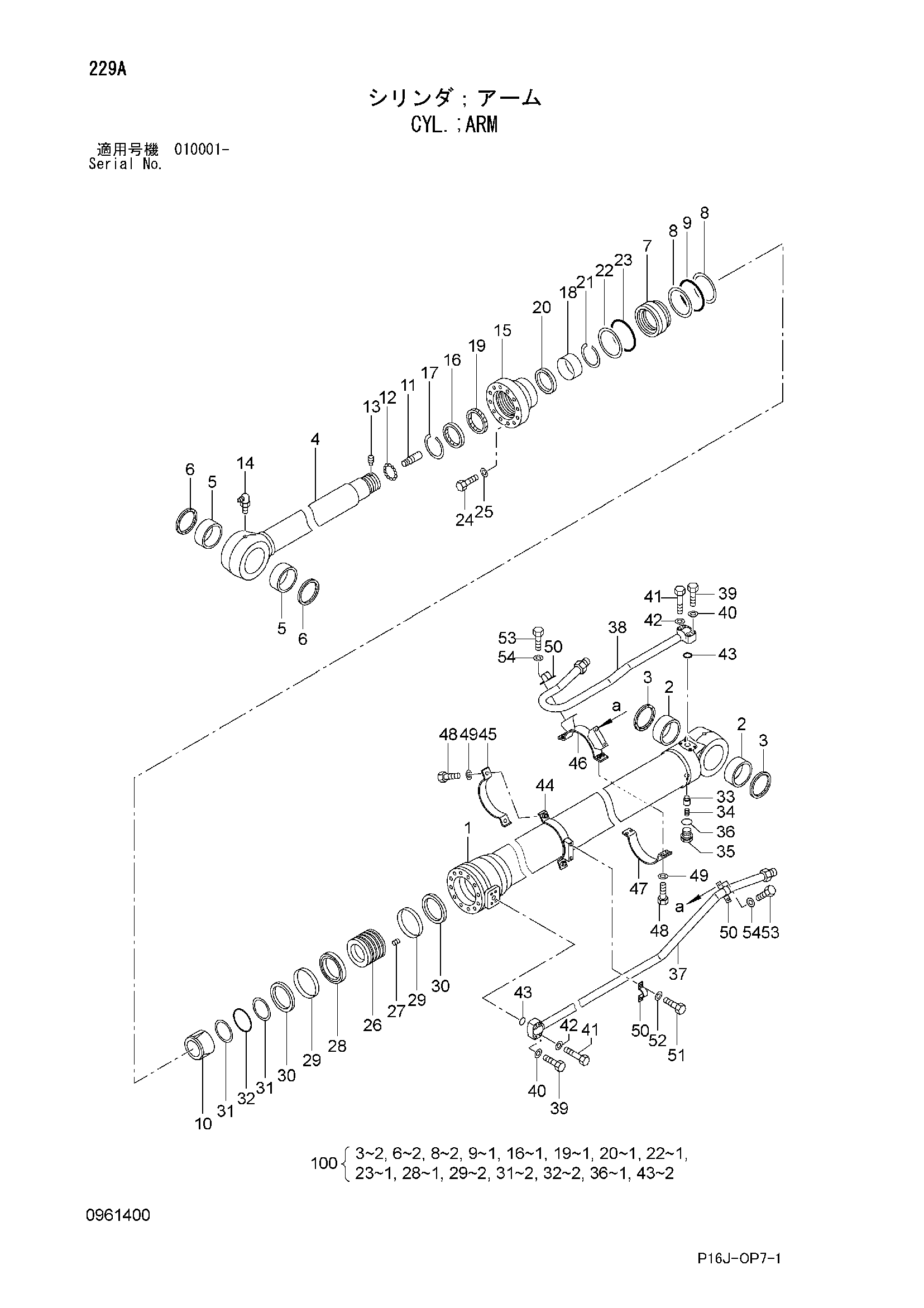

Заводская схема «Гидроцилиндр рукояти» для HITACHI ZX450. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4611472	Гидроцилиндр рукояти	1
1-36	0961401	Гидроцилиндр	1
1	0961402	Труба гидроцилиндра	1
2	4381859	Втулка	2
3	4085479	Пылезащитное уплотнение	2
4	0961403	Шток поршня	1
5	4381859	Втулка	2
6	4085479	Пылезащитное уплотнение	2
7	0961404	Втулка	1
8	0961405	Опорное кольцо	2
9	0961406	Уплотнительное кольцо	1
10	0961407	Плунжер	1
11	0961408	Плунжер	1
12	0961409	Шарик	12
13	0961410	Колпачок	1
14	0961411	Пресс-маслёнка	1
15	0961412	Головка гидроцилиндра	1
16	0961413	Пылезащитное уплотнение	1
17	0961414	Стопорное кольцо	1
18	0961415	Втулка	1
19	0961416	Манжета	1
20	0961417	Кольцо	1
21	0961210	Стопорное кольцо	1
22	0961405	Опорное кольцо	1
23	0961406	Уплотнительное кольцо	1
24	0961418	Болт	12
25	0961419	Шайба	12
26	0961420	Поршень	1
27	0961421	Винт	1
28	0961422	Поршневое кольцо	1
29	0961423	Износостойкое кольцо	2
30	0961424	Кольцо	2
31	0961425	Опорное кольцо	2
32	0961426	Уплотнительное кольцо	1
33	0961427	Клапан	1
34	0961428	Пружина	1
35	0961429	Пробка	1
36	0961430	Уплотнительное кольцо	1
37	0961431	Трубка	1
38	0961432	Трубка	1
39	0961226	Болт	4
40	0961227	Шайба	4
41	0961228	Болт	4
42	0961227	Шайба	4
43	0961229	Уплотнительное кольцо	2
44	0961433	Кронштейн	1
45	0961434	Лента	1
46	0961435	Кронштейн	1
47	0961436	Лента	1
48	0961437	Болт	6
49	0961227	Шайба	6
50	0961438	Хомут	3
51	0961439	Болт	2
52	0961236	Шайба	2
53	0961440	Болт	4
54	0961236	Шайба	4
100	4640118	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX450 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
