Погрузчик пилотные гидролинии (2-1)<450, H, MT, MTH> — HITACHI ZX450

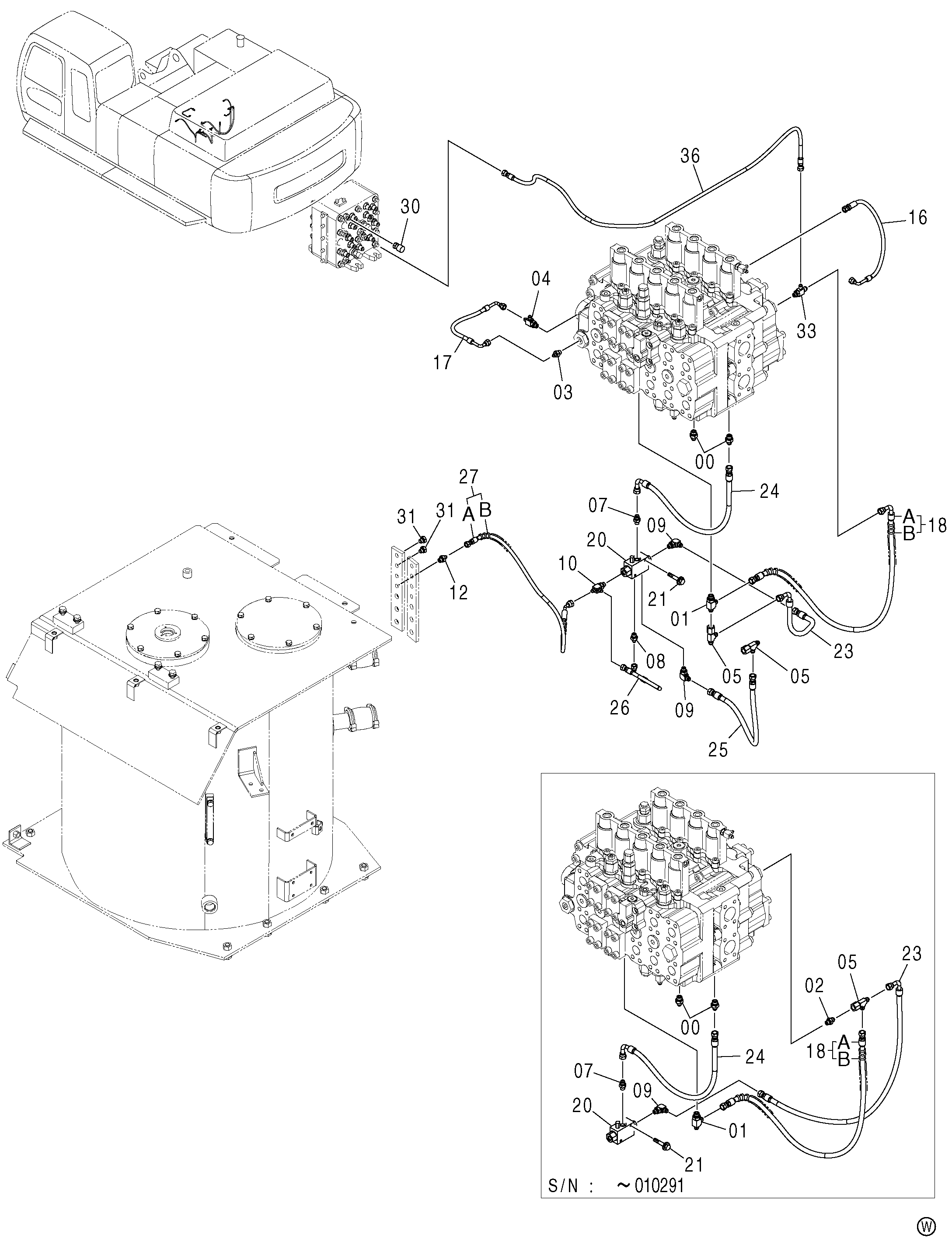

Заводская схема «Погрузчик пилотные гидролинии (2-1)<450, H, MT, MTH>» для HITACHI ZX450. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852133 | Адаптер | 2 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | A852433 | Тройник | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | A852123 | Адаптер | 1 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | A852122 | Адаптер | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | A852422 | Тройник | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4246672 | Соединительный штуцер | 2 |
| 07 | A852123 | Адаптер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852122 | Адаптер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A852323 | Угловой штуцер | 2 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852422 | Тройник | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 12 | A852122 | Адаптер | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4442219 | Шланг | 1 |
| 17 | 4449633 | Шланг (D42) | 1 |
| 18 | 9211395 | Шланг в сборе | 1 |
| 18A | 4367008 | Шланг (6A) | 1 |
| 18B | 4327293 | Защитный кожух | 2 |
| 18 | 9221773 | Шланг в сборе | 1 |
| 18A | 4455532 | Шланг (SRT) | 1 |
| 18B | 4327293 | Защитный кожух | 2 |
| 20 | 4339240 | Клапан | 1 |
| 21 | J010645 | Болт с шайбой | 2 |
| 21 | J260645 замена: J900645 | Болт с шайбой | 2 |
| 23 | 4367000 | Шланг (H4) | 1 |
| 23 | 4486601 | Шланг (PL) | 1 |
| 24 | 4366734 | Шланг (1A) | 1 |
| 25 | 4368895 | Шланг (SA) | 1 |
| 26 | 4366744 | Шланг (D42) | 1 |
| 27 | 9211396 | Шланг в сборе | 1 |
| 27A | 4437073 | Шланг (SI) | 1 |
| 27B | 4327293 | Защитный кожух | 1 |
| 30 | 4177307 | Унион | 1 |
| 31 | A885002 | Пробка | 1 |
| 31 | A885002 | Пробка | 2 |
| 33 | 4219346 | Тройник | 1 |
| 36 | 4377919 | Шланг (PC1) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
