Топливные трубопроводы <460> — HITACHI ZX450

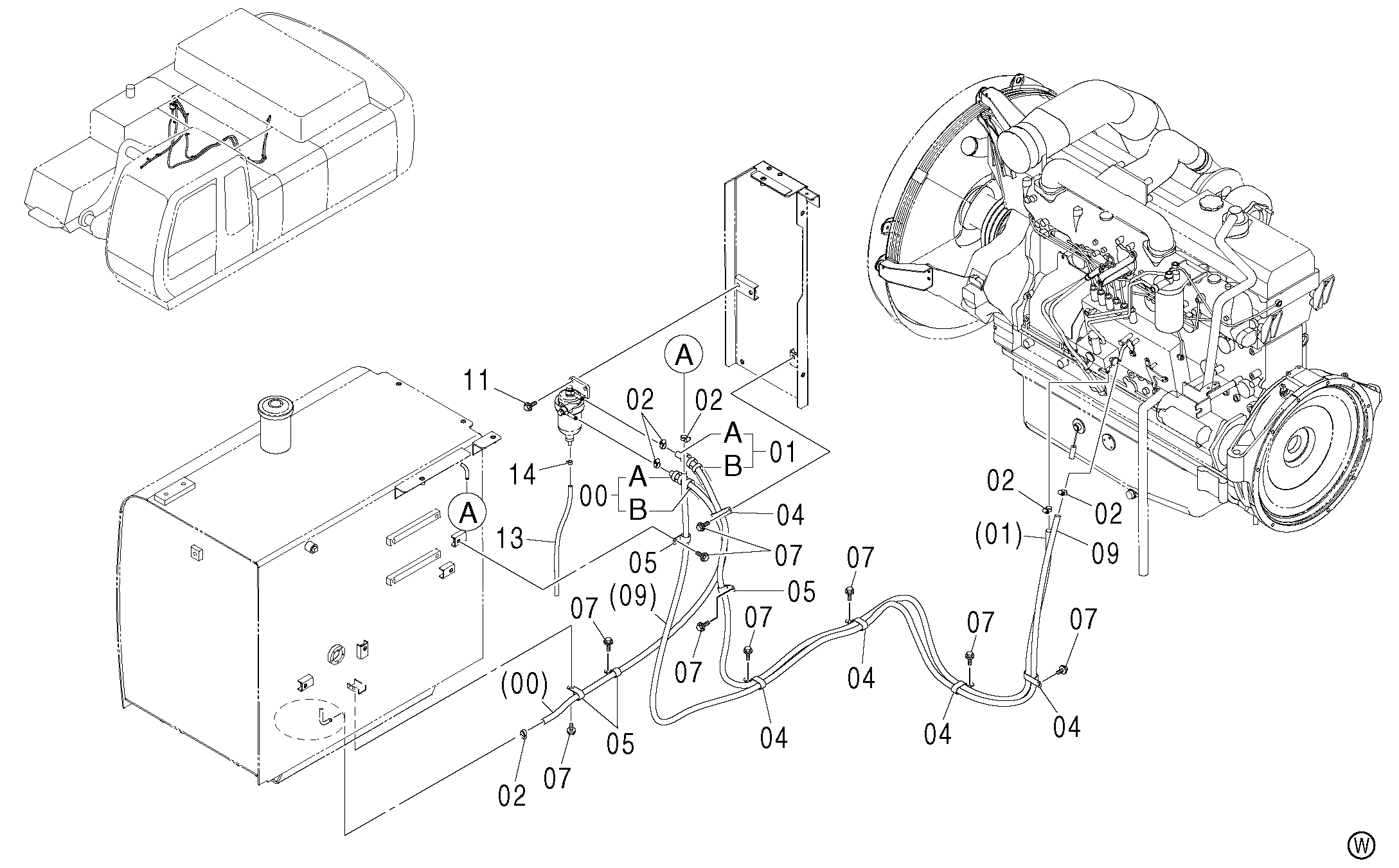

Заводская схема «Топливные трубопроводы <460>» для HITACHI ZX450. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9199371 | Топливный шланг в сборе | 1 |
| 00A | 4404755 | Топливный шланг | 1 |
| 00B | 4291380 | Трубка | 1 |
| 01 | 9103619 | Топливный шланг в сборе | 1 |
| 01A | 4191976 | Топливный шланг | 1 |
| 01B | 4278392 | Трубка | 1 |
| 02 | 4514700 | Зажим шланг | 6 |
| 04 | 4192034 | Зажим | 5 |
| 05 | 4190263 | Зажим | 4 |
| 07 | J271020 | Болт с шайбой | 9 |
| 07A | J901020 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 09 | 4435830 | Топливный шланг | 1 |
| 11 | J271030 | Болт с шайбой | 2 |
| 11A | J901030 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 13 | 4464145 | Виниловый шланг | 1 |
| 14 | 4425139 | Хомут шланга | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
