Электрооборудование (1) — HITACHI ZX450

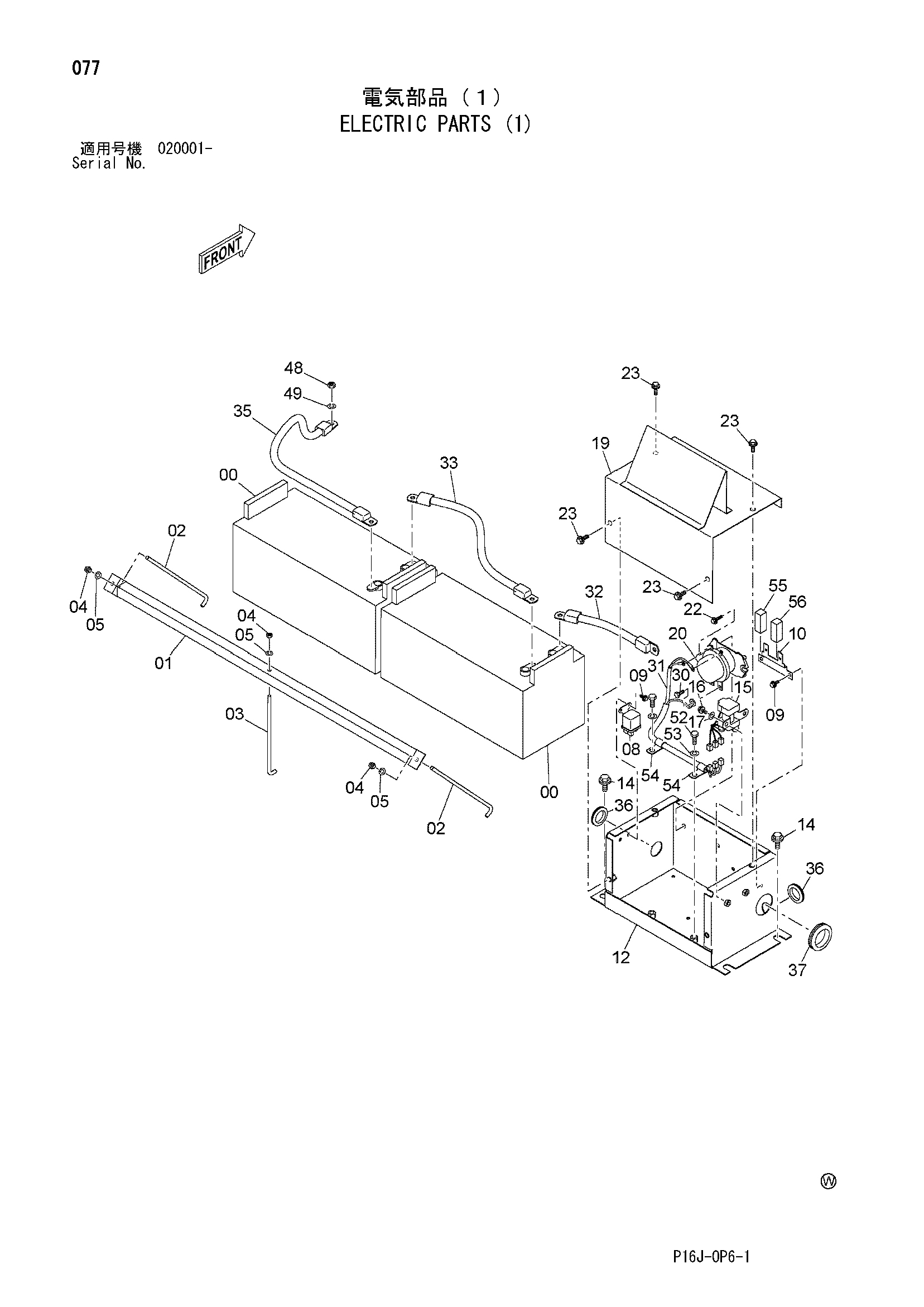

Заводская схема «Электрооборудование (1)» для HITACHI ZX450. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4192421 | Аккумулятор | 2 |
| 01 | 8059085 | Держатель | 1 |
| 02 | 4286840 | Болт | 2 |
| 03 | 4286841 | Болт | 1 |
| 04 | M500807 | Гайка | 3 |
| 05 | A590908 | Пружинная шайба | 3 |
| 08 | 4251587 | Реле | 1 |
| 09 | J260614 замена: J900616 | Болт с шайбой | 4 |
| 10 | 4297280 | Кронштейн | 1 |
| 12 | 6019189 | Короб реле | 1 |
| 14 | J281230 замена: J901230 | Болт с шайбой | 4 |
| 15 | 4279835 | Реле защитный | 1 |
| 16 | J260814 замена: J900816 | Болт с шайбой | 2 |
| 17 | A590108 | Плоская шайба | 2 |
| 19 | 8077722 | Крышка | 1 |
| 20 | 4255762 | Реле аккумулятор | 1 |
| 22 | J260825 замена: J900825 | Болт с шайбой | 2 |
| 23 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 30 | J900820 | Болт | 1 |
| 31 | 2045194 | Жгут проводов | 1 |
| 32 | 4295912 | Жгут проводов | 1 |
| 33 | 4271827 | Жгут проводов | 1 |
| 35 | 4453579 | Жгут проводов | 1 |
| 36 | 4211059 | Резиновая втулка | 2 |
| 37 | 4207839 | Резиновая втулка | 1 |
| 48 | J950010 | Гайка | 1 |
| 49 | A590910 | Пружинная шайба | 1 |
| 52 | J901020 | Болт | 2 |
| 53 | A590910 | Пружинная шайба | 2 |
| 54 | 4190273 | Зажим | 2 |
| 55 | 4315323 | Фусибле-линк | 1 |
| 56 | 4315324 | Фусибле-линк | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
