Красхер поворот трубопроводы (рукоять) — HITACHI ZX450

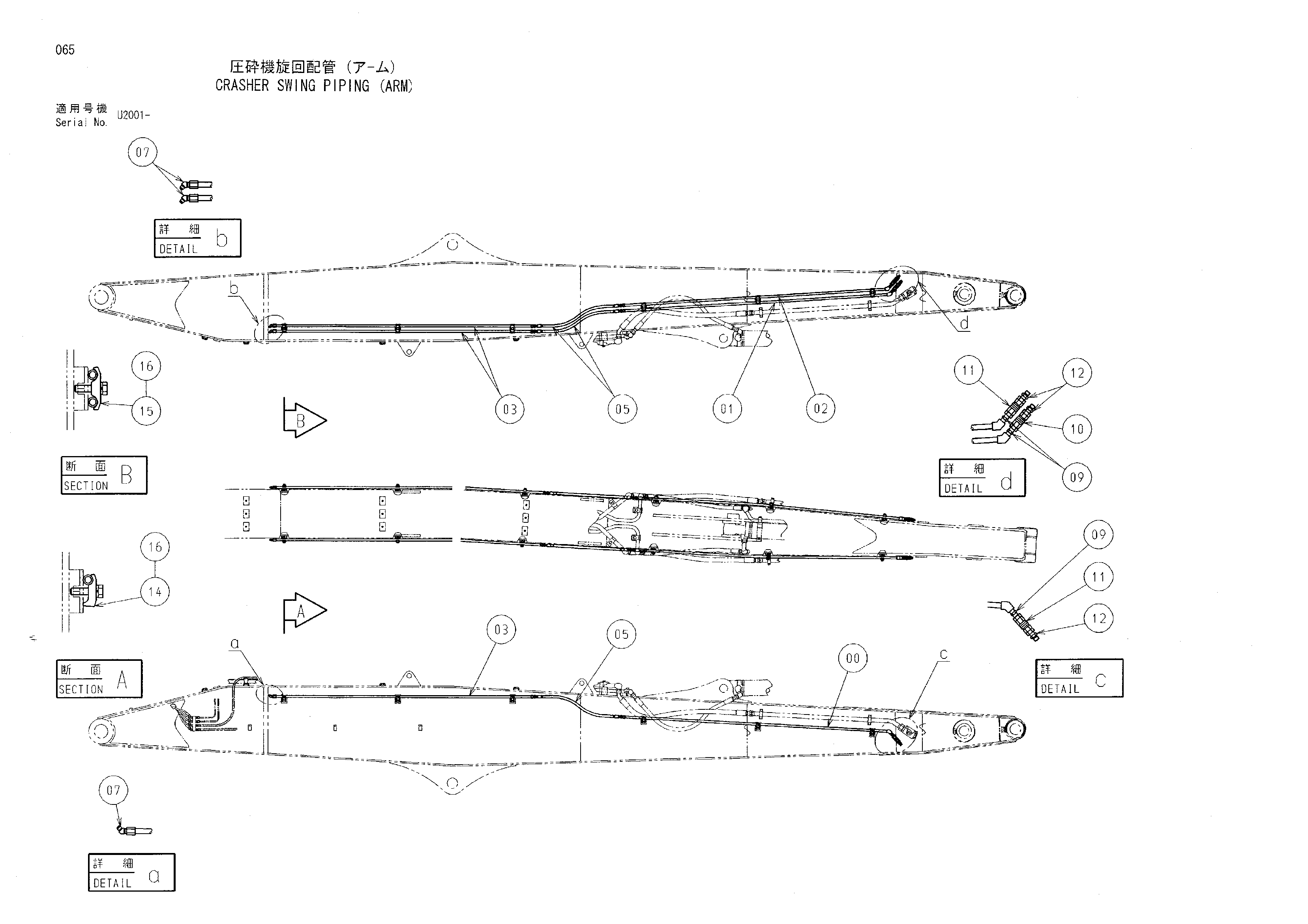

Заводская схема «Красхер поворот трубопроводы (рукоять)» для HITACHI ZX450. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9760403 | Трубка | 1 |
| 01 | 9760404 | Трубка | 1 |
| 02 | 9760405 | Трубка | 1 |
| 03 | 9760406 | Трубка | 3 |
| 05 | 4263041 | Шланг | 3 |
| 07 | 4157919 | Угловой штуцер | 3 |
| 09 | 94-1702 | Адаптер | 3 |
| 10 | 4232933 | Самоуплотняющееся соединение | 1 |
| 11 | 4059552 | Самоуплотняющееся соединение | 2 |
| 12 | 94-1302 | Адаптер | 3 |
| 14 | 4190124 | Хомут трубки | 6 |
| 15 | 4189858 | Хомут трубки | 6 |
| 16 | J271250 | Болт с шайбой | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
