Удлинённый рукоять трубопроводы системы смазки — HITACHI ZX450

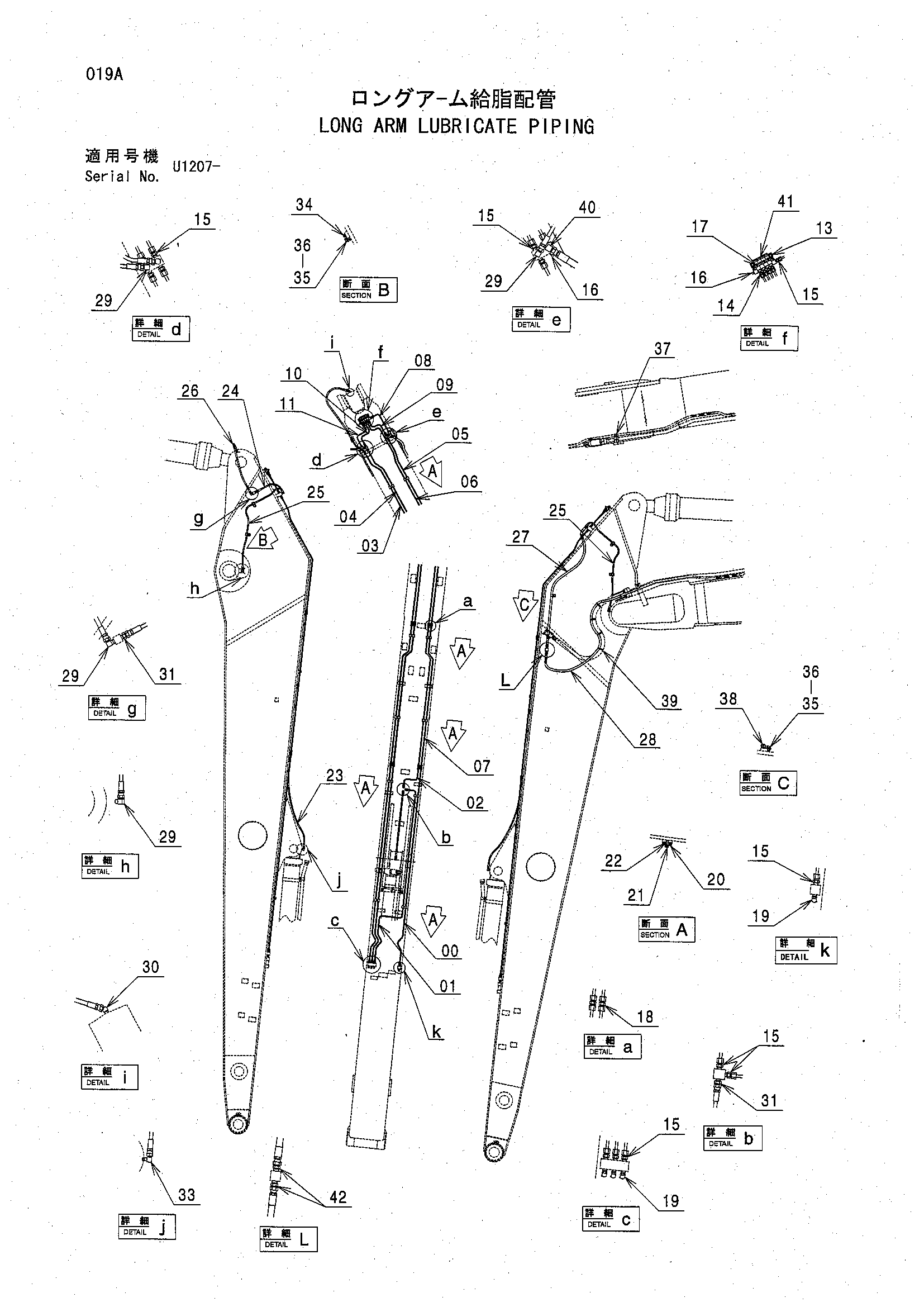

Заводская схема «Удлинённый рукоять трубопроводы системы смазки» для HITACHI ZX450. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4476569	Трубка	3
01	4476570	Трубка	1
02	4476574	Трубка	1
03	4476585	Трубка	1
04	4476586	Трубка	1
05	4476587	Трубка	1
06	4476588	Трубка	1
07	4476668	Трубка	4
08	4462590	Трубка	1
09	4462591	Трубка	1
10	4462593	Трубка	1
11	4462594	Трубка	1
13	J010830	Болт с шайбой	2
13	J260830 замена: J900830	Болт с шайбой	2
13	J260830 замена: A590108	Болт с шайбой	2
14	4130168	Штуцер трубки	4
15	4130169	Штуцер трубки	14
16	94-2022	Пробка	2
17	94-2021	Пробка	4
18	4130192	Штуцер трубки	8
19	4066158	Штуцер	4
20	9736422	Хомут	10
21	J011030	Болт с шайбой	10
21	J271030 замена: J901030	Болт с шайбой	10
21	J271030 замена: J222010	Болт с шайбой	10
22	4269657	Резиновая прокладка	10
23	4269798	Шланг	1
24	4251960	Нейлоновый шланг	1
25	4221265	Нейлоновый шланг	2
26	4269797	Шланг	1
27	4306085	Шланг	1
28	4463031	Шланг	1
29	4154656	Угловой штуцер	6
30	4154655	Угловой штуцер	1
31	4154651	Адаптер	2
33	4256211	Угловой штуцер	1
34	4190261	Зажим	4
35	J901016	Болт	5
36	A590910	Пружинная шайба	5
37	4190263	Зажим	1
38	4190274	Зажим	1
39	4055312	Ленточный зажим	10
40	4215652	Угловой штуцер	1
41	4476347	Клапан дивидер	1
42	4154652	Адаптер	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX450 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
