Трубопроводы системы смазки (нижний стрела) — HITACHI ZX450

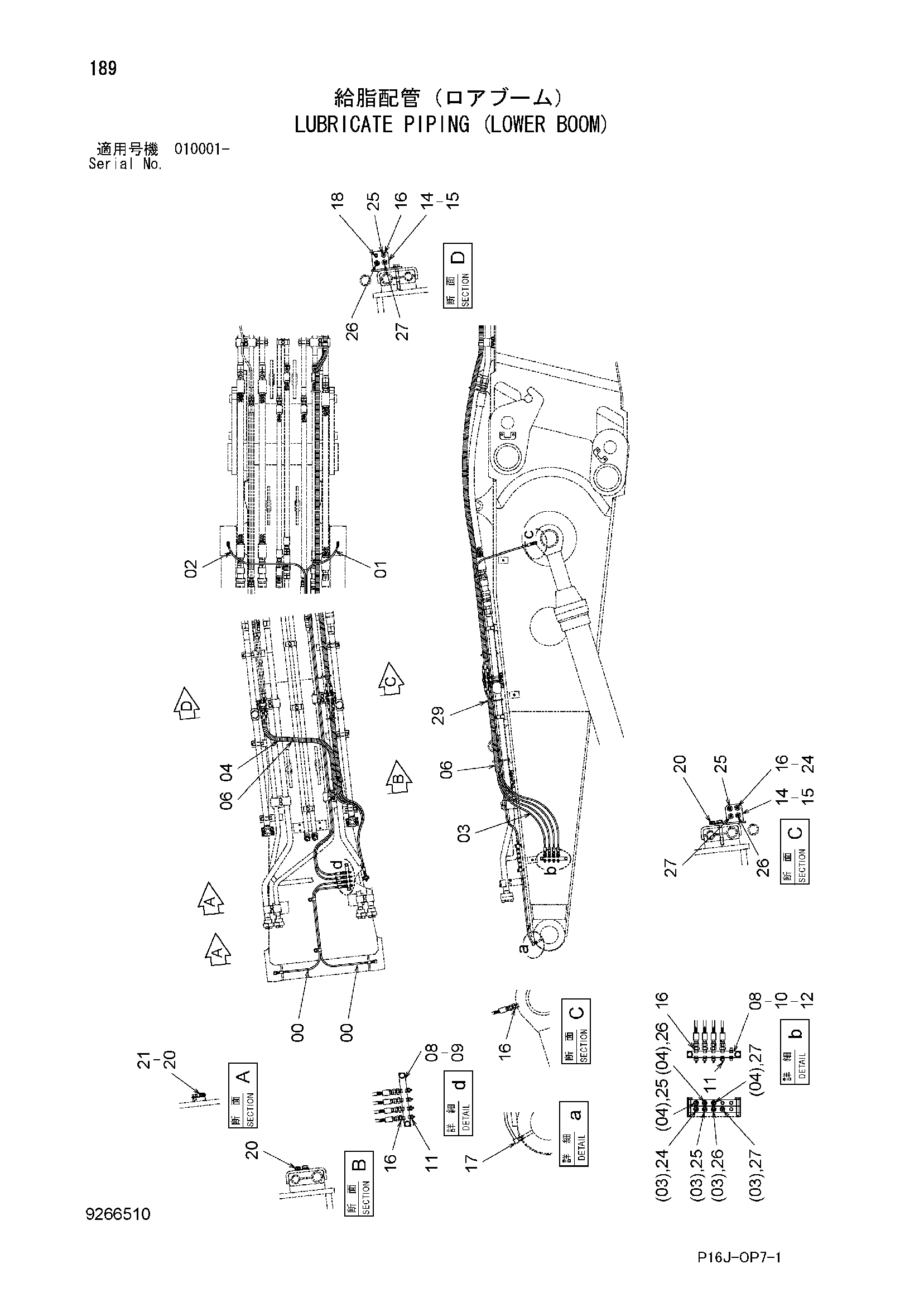

Заводская схема «Трубопроводы системы смазки (нижний стрела)» для HITACHI ZX450. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4383986 | Шланг | 2 |
| 01 | 4487193 | Шланг | 1 |
| 02 | 4393808 | Шланг | 1 |
| 03 | 4401960 | Шланг | 4 |
| 04 | 4477935 | Шланг | 3 |
| 06 | 4487204 | Защитный кожух | 2 |
| 08 | 4274903 | Блок | 3 |
| 09 | J271040 | Болт с шайбой | 2 |
| 09A | J901040 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | J271065 | Болт с шайбой | 2 |
| 10A | J901065 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | J75482 | Пресс-маслёнка | 11 |
| 12 | 94-2022 | Пробка | 6 |
| 14 | 9761799 | Блок | 2 |
| 15 | J271290 | Болт с шайбой | 4 |
| 15A | J901290 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 16 | 4154651 | Адаптер | 27 |
| 17 | 4154656 | Угловой штуцер | 2 |
| 18 | 94-2011 | Пробка | 2 |
| 20 | 4192018 | Зажим | 4 |
| 21 | J271016 | Болт с шайбой | 2 |
| 21A | J901016 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 24 | 4629639 | Зажим лента (RED) | 2 |
| 25 | 4629640 | Зажим лента (блуе) | 4 |
| 26 | 4629641 | Зажим лента (йеллов) | 4 |
| 27 | 4629642 | Зажим лента (греен) | 4 |
| 29 | 4467676 | Ленточный зажим | 15 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
