Мовинг отвал рама — HITACHI ZX450

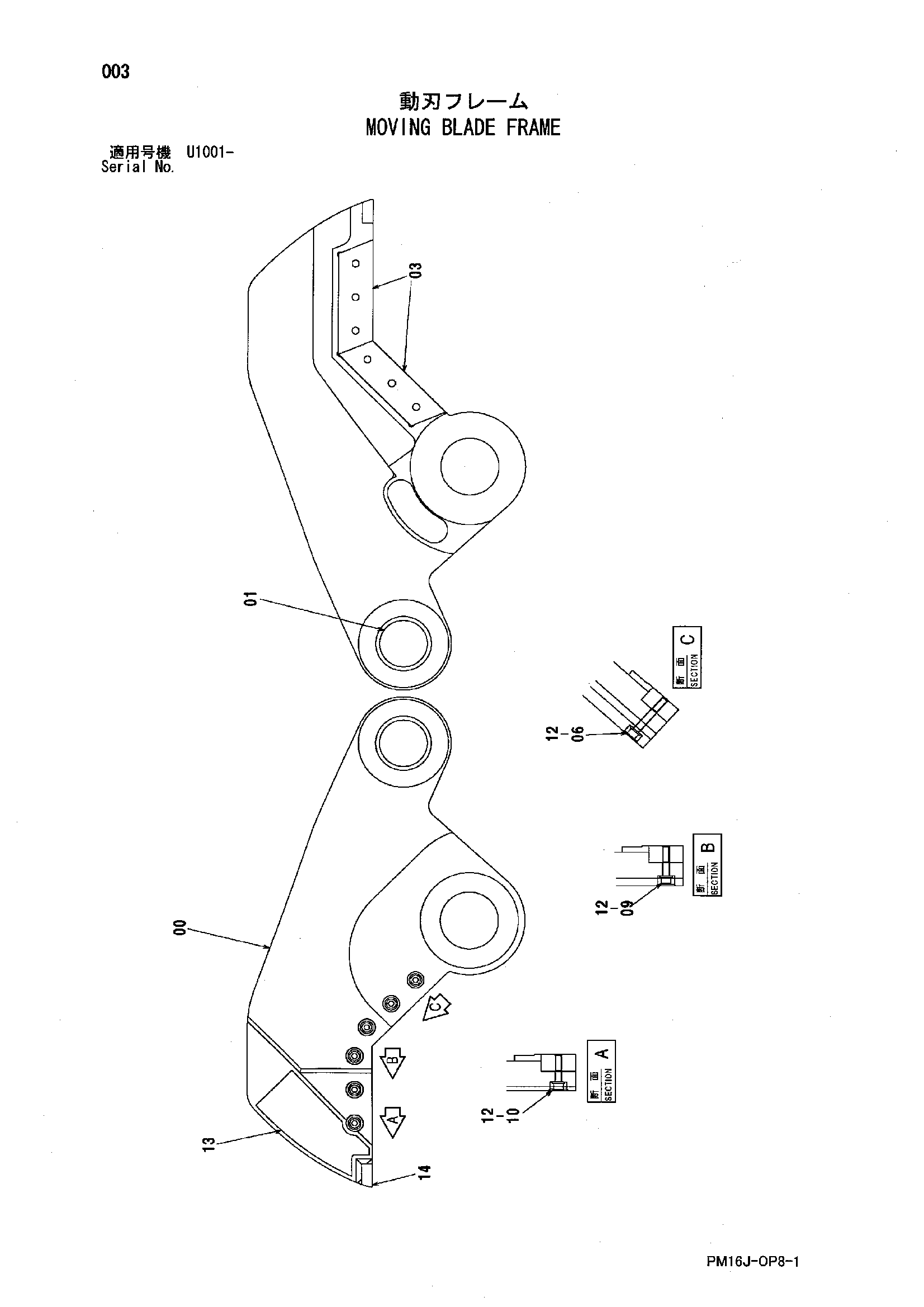

Заводская схема «Мовинг отвал рама» для HITACHI ZX450. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6022524 | Резец | 1 |
| 01 | 3097358 | Втулка | 1 |
| 03 | 3100924 замена: 3104606 | Отвал | 2 |
| 03 | 3100924 замена: J922411 | Отвал | 2 |
| 03 | 3100924 замена: J922402 | Отвал | 2 |
| 03 | 3100924 замена: J922400 | Отвал | 2 |
| 03 | 3104606 | Отвал | 2 |
| 06 | J782412 | Болт с внутренним шестигранником | 2 |
| 06 | J922411 | Болт | 2 |
| 09 | J782402 | Болт с внутренним шестигранником | 2 |
| 09 | J782404 замена: J922402 | Болт с внутренним шестигранником | 2 |
| 09 | J922402 | Болт | 2 |
| 10 | J782400 | Болт с внутренним шестигранником | 2 |
| 10 | J782402 замена: J922400 | Болт с внутренним шестигранником | 2 |
| 10 | J922400 | Болт | 2 |
| 12 | 4085614 | Шайба | 6 |
| 13 | 4623777 | Пластина | 1 |
| 13 | 4632434 | Пластина | 1 |
| 14 | 4617552 | Резец | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
