Стрела трубопроводы (1) — HITACHI ZX450

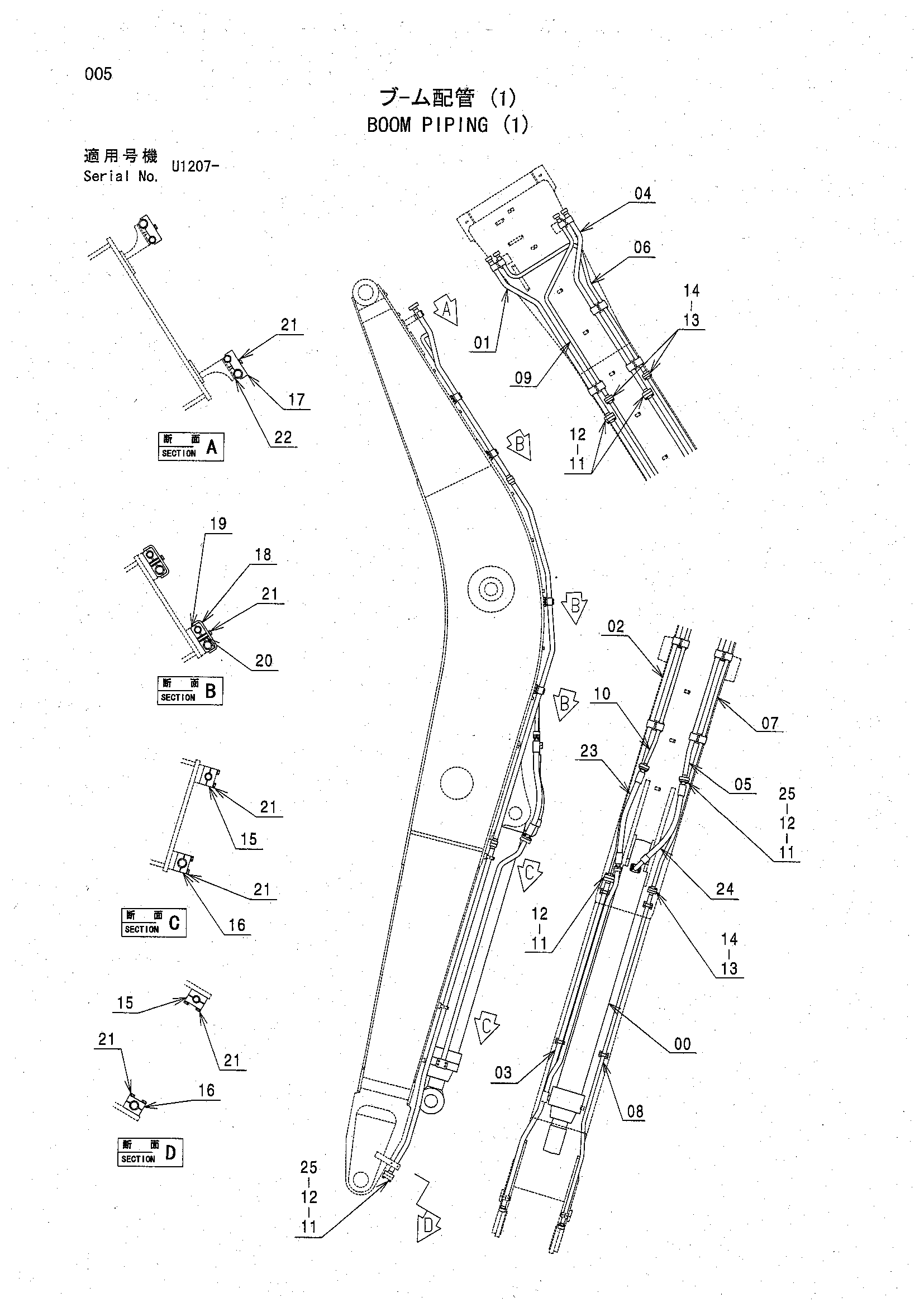

Заводская схема «Стрела трубопроводы (1)» для HITACHI ZX450. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4309334 | Гидроцилиндр рукояти | 1 |
| 01 | 8055572 | Трубка | 1 |
| 02 | 8062443 | Трубка | 1 |
| 03 | 8055574 | Трубка | 1 |
| 04 | 8055575 | Трубка | 1 |
| 05 | 8087609 | Трубка | 1 |
| 06 | 8062447 | Трубка | 1 |
| 07 | 8062448 | Трубка | 1 |
| 08 | 8055578 | Трубка | 1 |
| 09 | 8062445 | Трубка | 1 |
| 10 | 8087610 | Трубка | 1 |
| 11 | 4508805 | Уплотнительное кольцо | 9 |
| 12 | M341450 | Болт с внутренним шестигранником | 28 |
| 13 | 966993 | Уплотнительное кольцо | 3 |
| 14 | M341240 | Болт с внутренним шестигранником | 12 |
| 15 | 4334363 | Хомут трубки | 6 |
| 16 | 4334364 | Хомут трубки | 6 |
| 17 | 4249565 | Хомут трубки | 2 |
| 18 | 4304481 | Хомут трубки | 7 |
| 19 | 4304482 | Хомут | 14 |
| 20 | 4304539 | Проставка | 14 |
| 21 | J011285 | Болт с шайбой | 26 |
| 21 | J271285 замена: J901285 | Болт с шайбой | 26 |
| 21 | J271285 замена: J222012 | Болт с шайбой | 26 |
| 22 | 4346877 | Проставка | 2 |
| 23 | 4471639 | Шланг | 1 |
| 24 | 4471636 | Шланг | 1 |
| 25 | 4089703 | Разъёмный фланец | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
