Быстросъёмное устройство трубопроводы (полуудлинённый рукоять)<460> — HITACHI ZX450

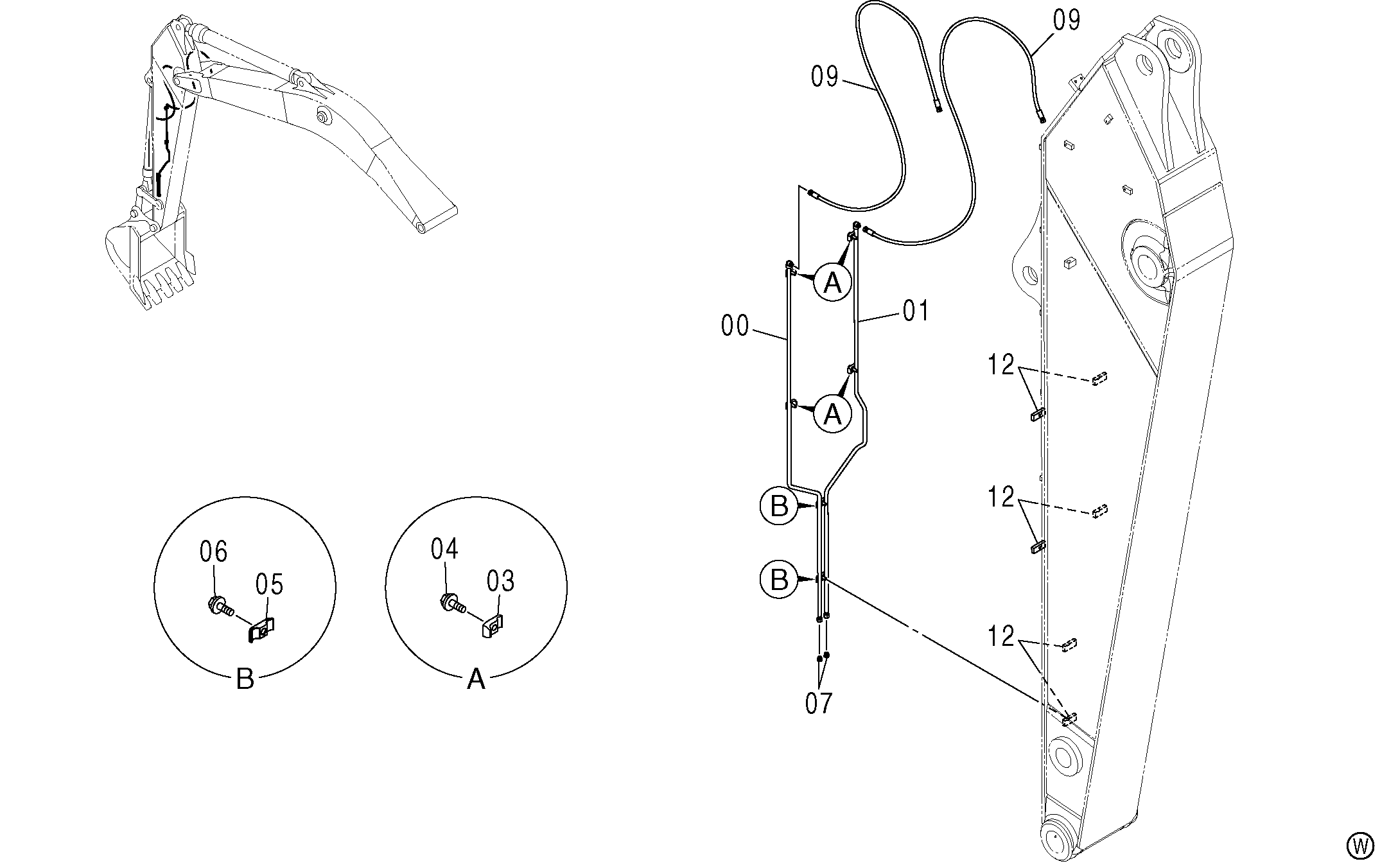

Заводская схема «Быстросъёмное устройство трубопроводы (полуудлинённый рукоять)<460>» для HITACHI ZX450. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8094597 | Трубка | 1 |
| 01 | 8094598 | Трубка | 1 |
| 03 | 4190124 | Хомут трубки | 4 |
| 04 | J271245 | Болт с шайбой | 4 |
| 04A | J901245 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 05 | 4189858 | Хомут трубки | 2 |
| 06 | J271240 | Болт с шайбой | 2 |
| 06A | J901240 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 07 | A885003 | Пробка | 2 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4613801 | Шланг | 2 |
| 12 | 4339325 | Седло винта | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
