Стрела вставка трубопроводы — HITACHI ZX450

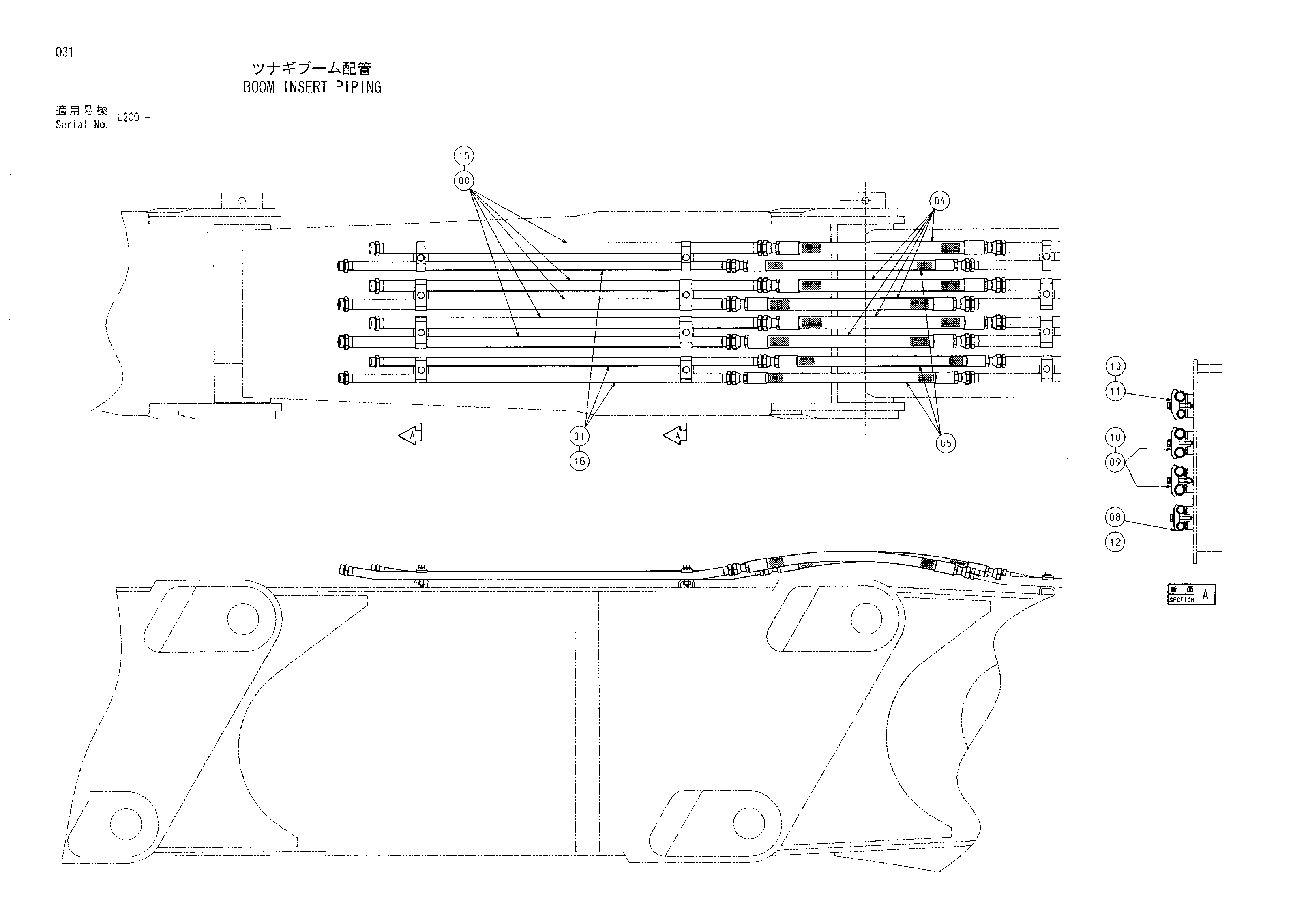

Заводская схема «Стрела вставка трубопроводы» для HITACHI ZX450. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9760173	Трубка	5
01	9760174	Трубка	3
04	4286811	Шланг	5
05	4286267	Шланг	3
08	4189859	Хомут трубки	2
09	4189860	Хомут трубки	4
10	J271270	Болт с шайбой	6
11	4153488	Хомут трубки	2
12	J271260	Болт с шайбой	2
15	4187328	Уплотнительное кольцо	10
16	4187308	Уплотнительное кольцо	6

Для точного подбора сообщите каталожный номер, модель HITACHI ZX450 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
