Рукоять 6.0m (мулти-пурпосе стрела, удлинённый вылет демонтажный передний) — HITACHI ZX450

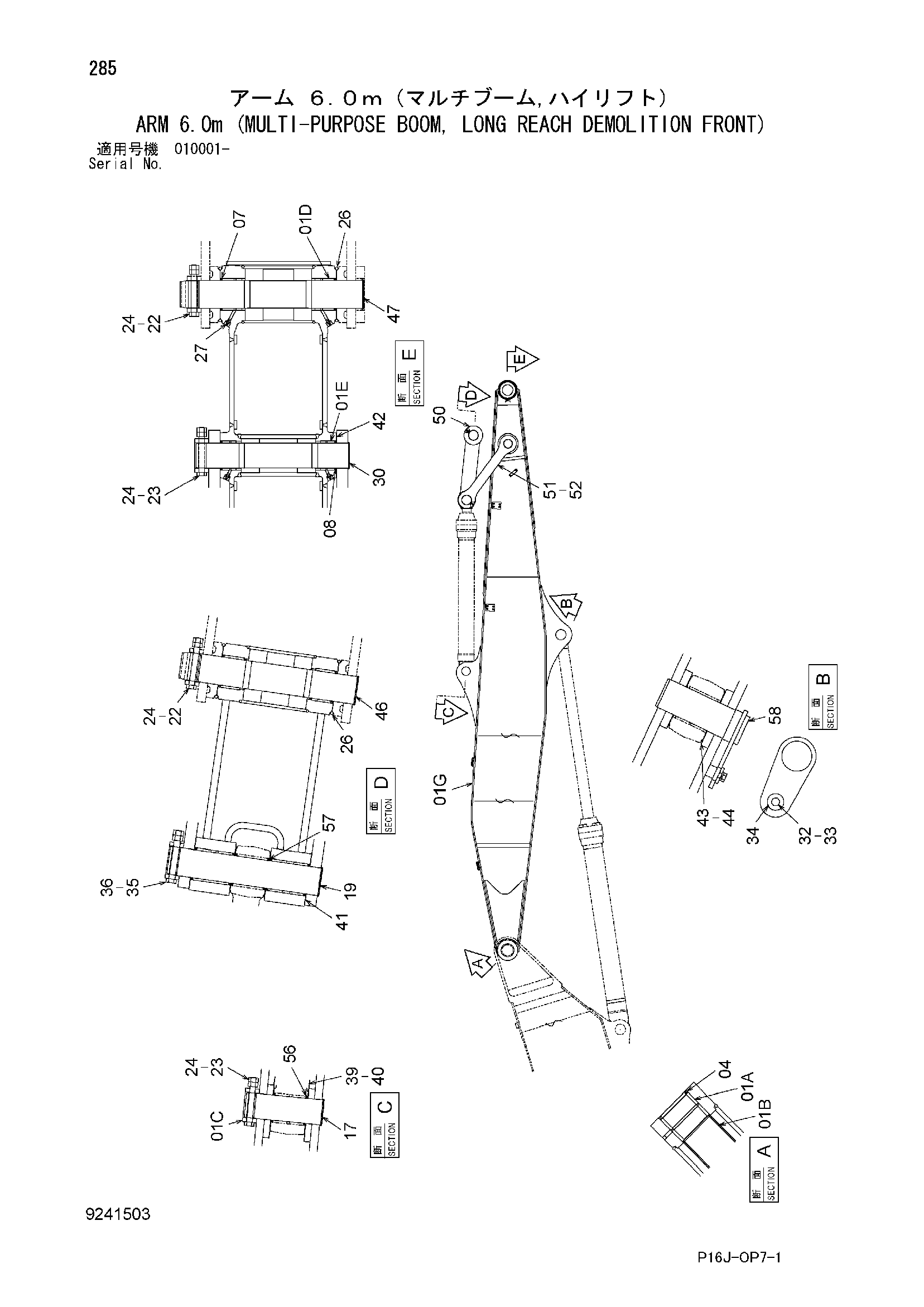

Заводская схема «Рукоять 6.0m (мулти-пурпосе стрела, удлинённый вылет демонтажный передний)» для HITACHI ZX450. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	7048296	Рукоять	1
01A	3055205	Втулка	2
01B	4334122	Проставка	1
01C	4067720	Ограничитель	1
01D	4443885	Втулка	2
01E	4438771	Втулка	2
01F	4438594	Седло винта	1
01G	6024755	Рукоять в сборе	1
04	4251752	Пылезащитное уплотнение	2
07	4074008	Пылезащитное уплотнение	2
08	4067901	Пылезащитное уплотнение	2
17	3079545	Палец	1
19	3092037	Палец	1
22	4435127	Стопорный палец	2
23	4435126	Стопорный палец	2
24	J950020	Гайка	8
26	4100180	Уплотнительное кольцо	4
27	J75481	Пресс-маслёнка	4
30	3089968	Палец	1
32	J921840	Болт	1
33	J257218	Пружинная шайба	1
34	4441471	Пластина	1
35	4435128	Стопорный палец	1
36	J950022	Гайка	2
39	4444284	Упорная пластина 1.0mm	2
40	4444285	Упорная пластина 2.0mm	1
41	4450014	Упорная пластина 1.0mm	4
42	4450013	Упорная пластина 1.0mm	2
43	4445635	Упорная пластина 1.0mm	2
44	4445636	Упорная пластина 2.0mm	1
46	3090418	Палец	1
47	3090417	Палец	1
50	8092618	Тяга	1
51	3082621	Тяга	1
52	8072546	Тяга	1
56	4067901	Пылезащитное уплотнение	2
57	4074008	Пылезащитное уплотнение	2
58	8080628	Палец	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX450 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
