Трубопроводы системы смазки (рукоять) — HITACHI ZX450

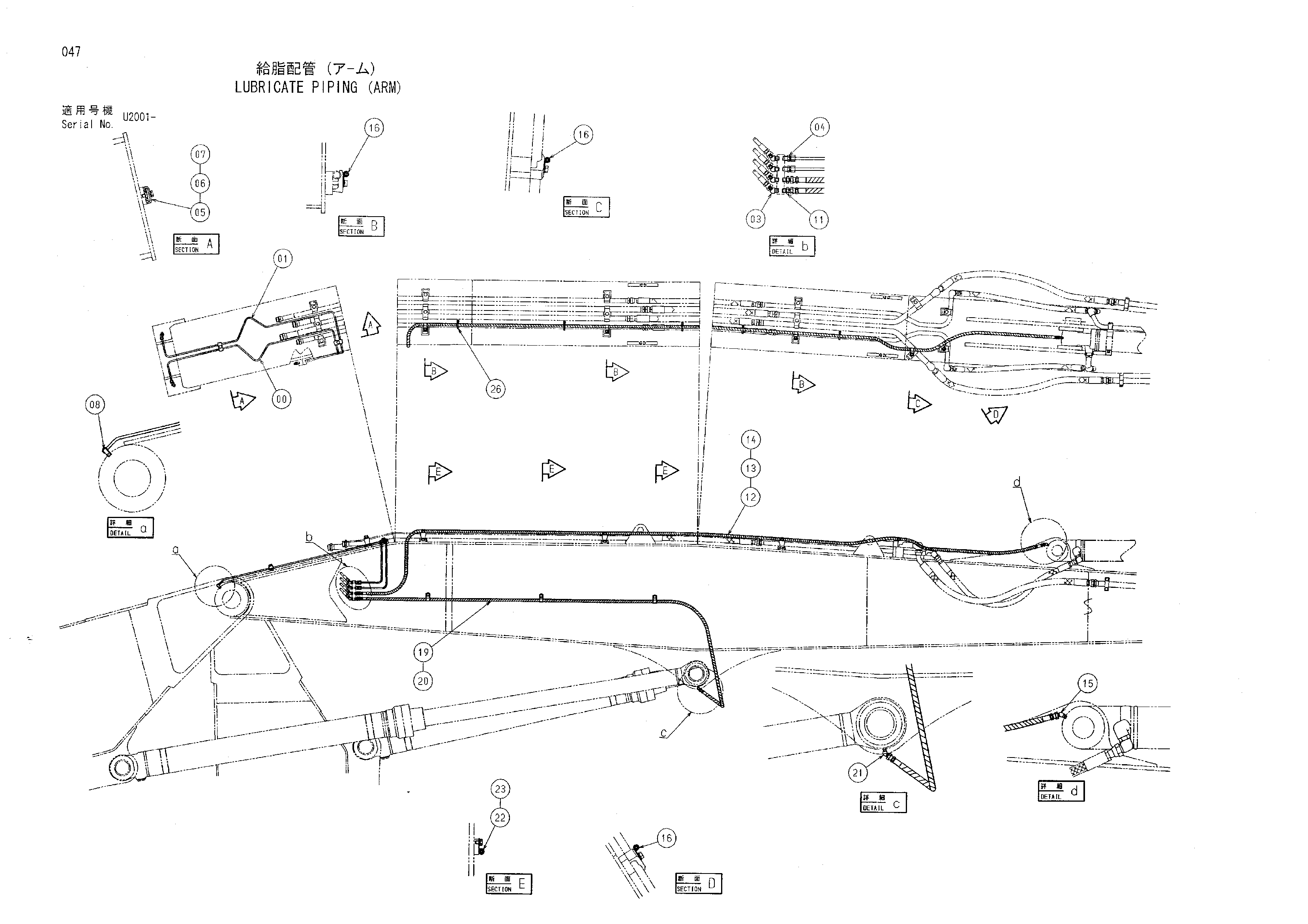

Заводская схема «Трубопроводы системы смазки (рукоять)» для HITACHI ZX450. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4487305 | Трубка | 1 |
| 01 | 4487306 | Трубка | 1 |
| 03 | 4154655 | Угловой штуцер | 4 |
| 04 | 4130169 | Штуцер трубки | 2 |
| 05 | 9736422 | Хомут | 2 |
| 06 | 4269657 | Резиновая прокладка | 2 |
| 07 | J271030 | Болт с шайбой | 2 |
| 08 | 4130175 | Штуцер трубки | 2 |
| 11 | 4154651 | Адаптер | 2 |
| 12 | 4351164 | Шланг | 1 |
| 13 | 4487206 | Защитный кожух | 1 |
| 14 | 4487207 | Защитный кожух | 1 |
| 15 | 4298745 | Угловой штуцер | 1 |
| 16 | 4190253 | Зажим | 5 |
| 19 | 4269827 | Шланг | 1 |
| 20 | 4487206 | Защитный кожух | 1 |
| 21 | 4298745 | Угловой штуцер | 1 |
| 22 | 4190253 | Зажим | 3 |
| 23 | J271016 | Болт с шайбой | 3 |
| 26 | 4121859 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
