Трубопроводы системы смазки (мулти-пурпосе стрела, удлинённый вылет демонтажный передний — HITACHI ZX450

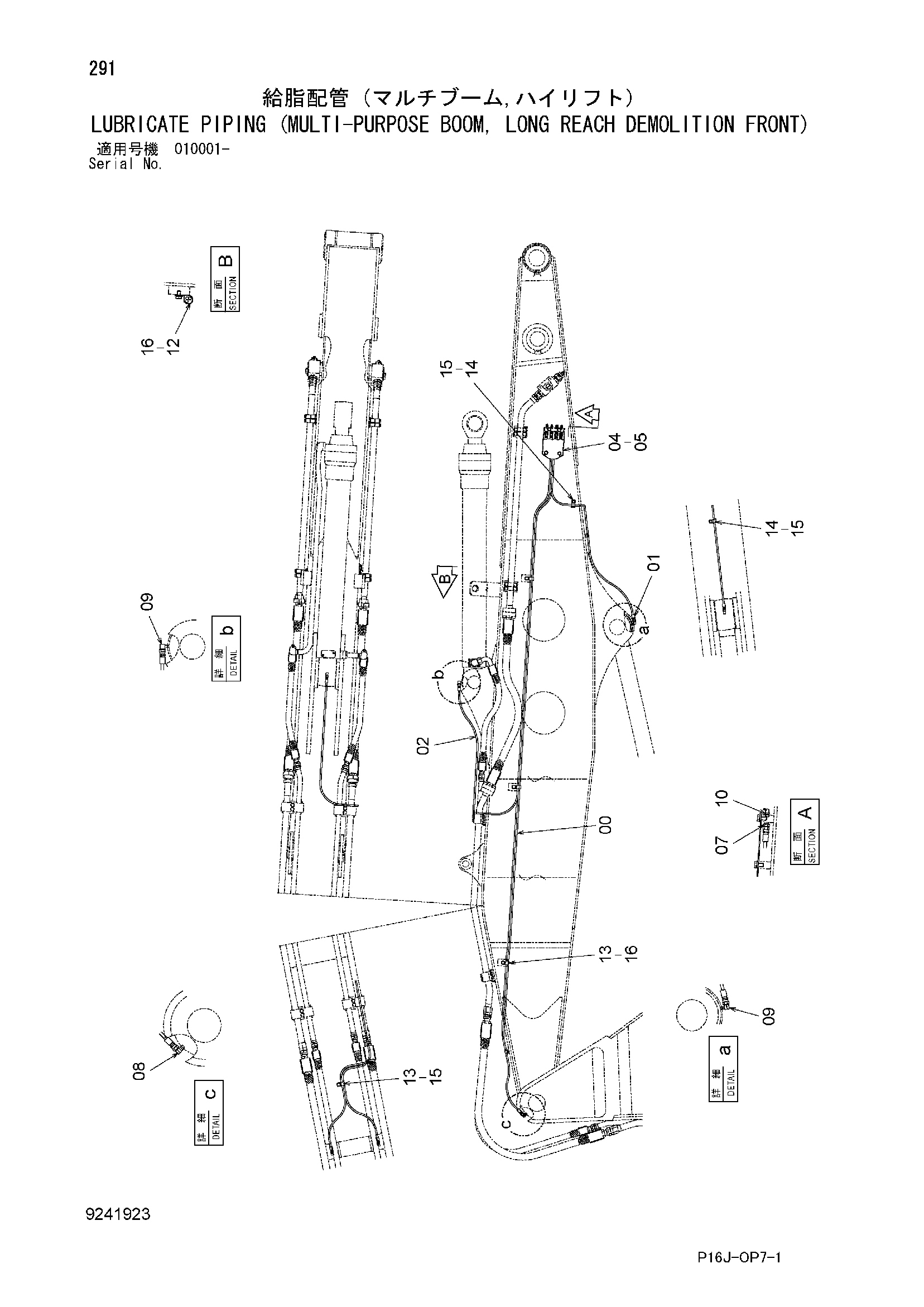

Заводская схема «Трубопроводы системы смазки (мулти-пурпосе стрела, удлинённый вылет демонтажный передний» для HITACHI ZX450. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4623686 | Пластиковый шланг | 2 |
| 01 | 4329595 | Нейлоновый шланг | 1 |
| 02 | 4450302 | Пластиковый шланг | 1 |
| 04 | 3098687 | Крышка | 1 |
| 05 | J271225 | Болт с шайбой | 4 |
| 05A | J901225 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 07 | 4154651 | Адаптер | 4 |
| 08 | 4154656 | Угловой штуцер | 2 |
| 09 | 4256211 | Угловой штуцер | 2 |
| 10 | 4066158 | Штуцер | 4 |
| 12 | 4192035 | Зажим | 2 |
| 13 | 4192018 | Зажим | 2 |
| 14 | 4190261 | Зажим | 3 |
| 15 | J271016 | Болт с шайбой | 3 |
| 15A | J901016 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 16 | J271220 | Болт с шайбой | 3 |
| 16A | J901220 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 17 | 4467676 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
