Подъём трубопроводы — HITACHI ZX450

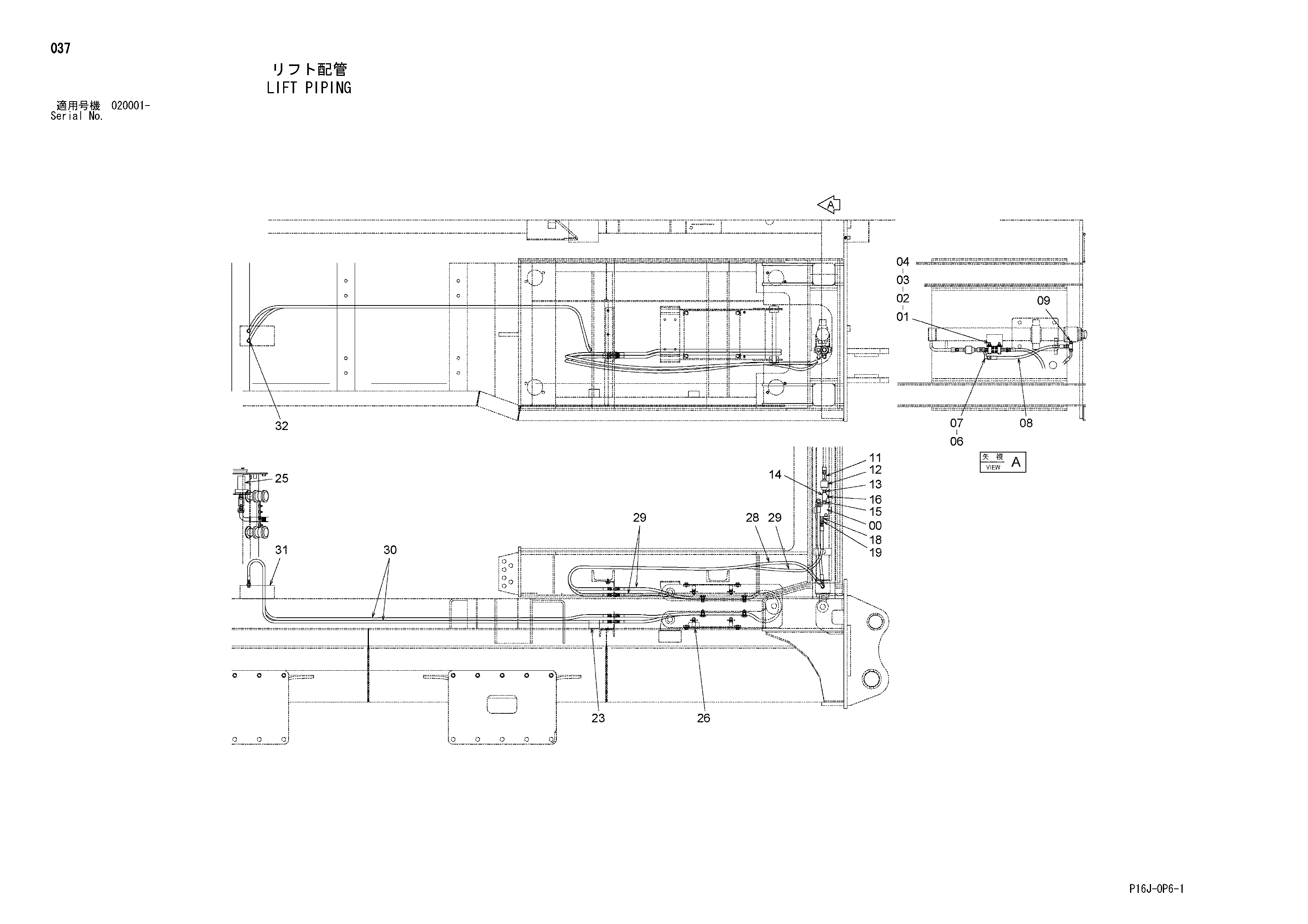

Заводская схема «Подъём трубопроводы» для HITACHI ZX450. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4609311 | Обратный клапан | 1 |
| 01 | J901070 | Болт | 2 |
| 02 | A590910 | Пружинная шайба | 2 |
| 03 | J217083 | Шайба | 2 |
| 04 | J950010 | Гайка | 2 |
| 06 | 4215652 | Угловой штуцер | 1 |
| 07 | 4239976 | Унион S | 1 |
| 08 | 4305224 | Шланг | 1 |
| 09 | 4235233 | Тройник | 1 |
| 11 | 4174825 | Адаптер | 1 |
| 12 | 4188602 | Клапан словретер | 1 |
| 13 | 94-1702 | Адаптер | 1 |
| 14 | 94-0661 | Тройник | 1 |
| 15 | 94-1902 | Адаптер | 1 |
| 16 | 94-2012 | Пробка | 1 |
| 18 | 94-1602 | Переходник | 1 |
| 19 | 4154652 | Адаптер | 1 |
| 23 | 4188602 | Клапан словретер | 1 |
| 25 | 4660145 | Электромагнитный клапан | 1 |
| 26 | 4660146 | Предохранительный клапан | 1 |
| 28 | 4668202 | Шланг | 1 |
| 29 | 4305242 | Шланг | 3 |
| 30 | 4305248 | Шланг | 2 |
| 31 | 4652410 | Гидрораспределитель | 1 |
| 32 | A852143 | Адаптер | 2 |
| 32A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
