Всасывающие трубопроводы — HITACHI ZX450

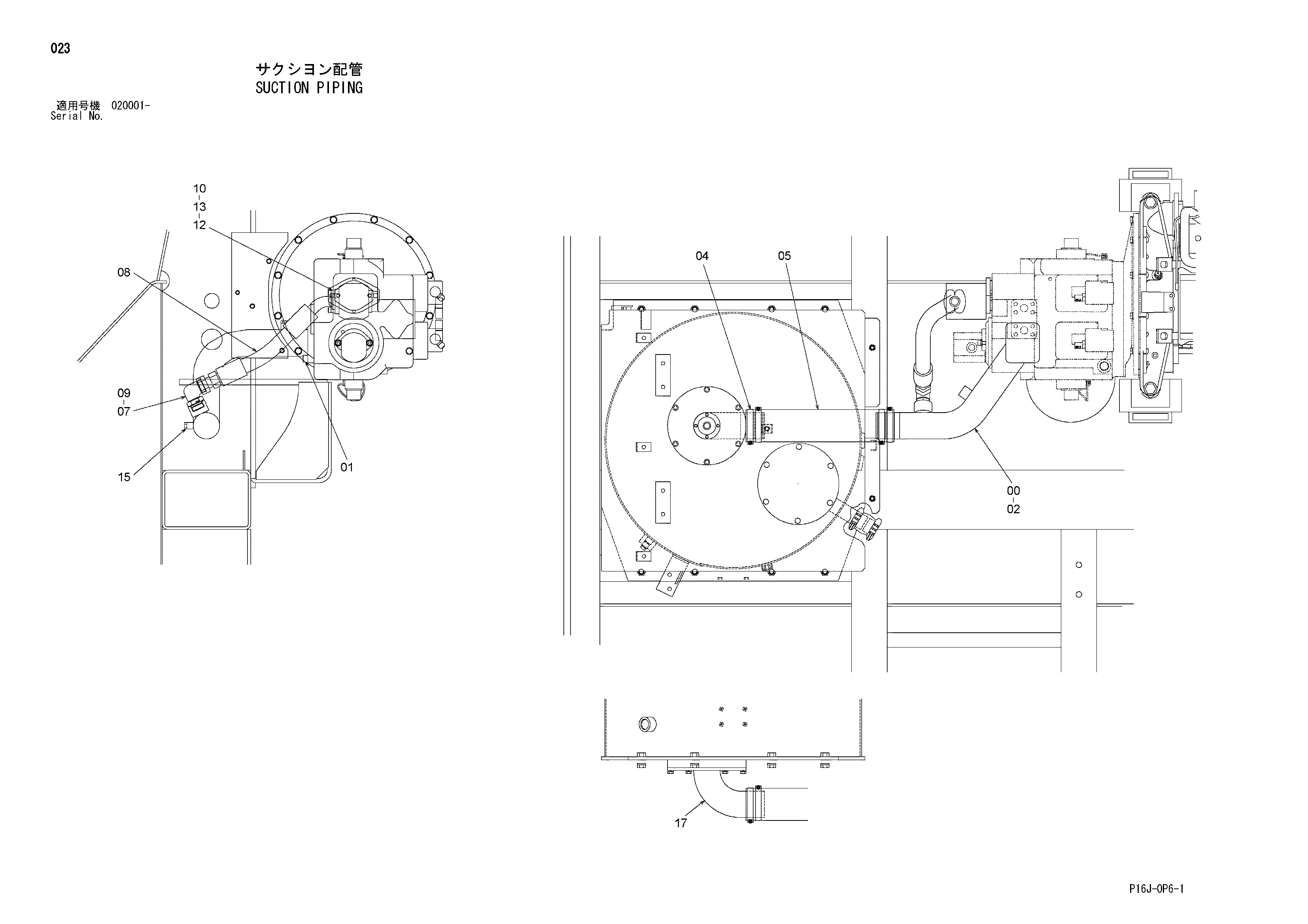

Заводская схема «Всасывающие трубопроводы» для HITACHI ZX450. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7050426 | Трубка | 1 |
| 01 | M341640 | Болт с внутренним шестигранником | 4 |
| 02 | 4153544 | Уплотнительное кольцо | 1 |
| 04 | 4263766 | Хомут шланга | 4 |
| 05 | 4120319 | Резиновый шланг | 1 |
| 07 | A853300 | Угловой штуцер | 1 |
| 07A | 970860 | Уплотнительное кольцо | 1 |
| 08 | 4659085 | Шланг | 1 |
| 09 | 4187329 | Уплотнительное кольцо | 1 |
| 10 | 4508805 | Уплотнительное кольцо | 1 |
| 12 | 4024049 | Разъёмный фланец | 2 |
| 13 | M341025 | Болт с внутренним шестигранником | 4 |
| 15 | A885002 | Пробка | 2 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 7050563 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
