Рукоять трубопроводы (1) — HITACHI ZX450

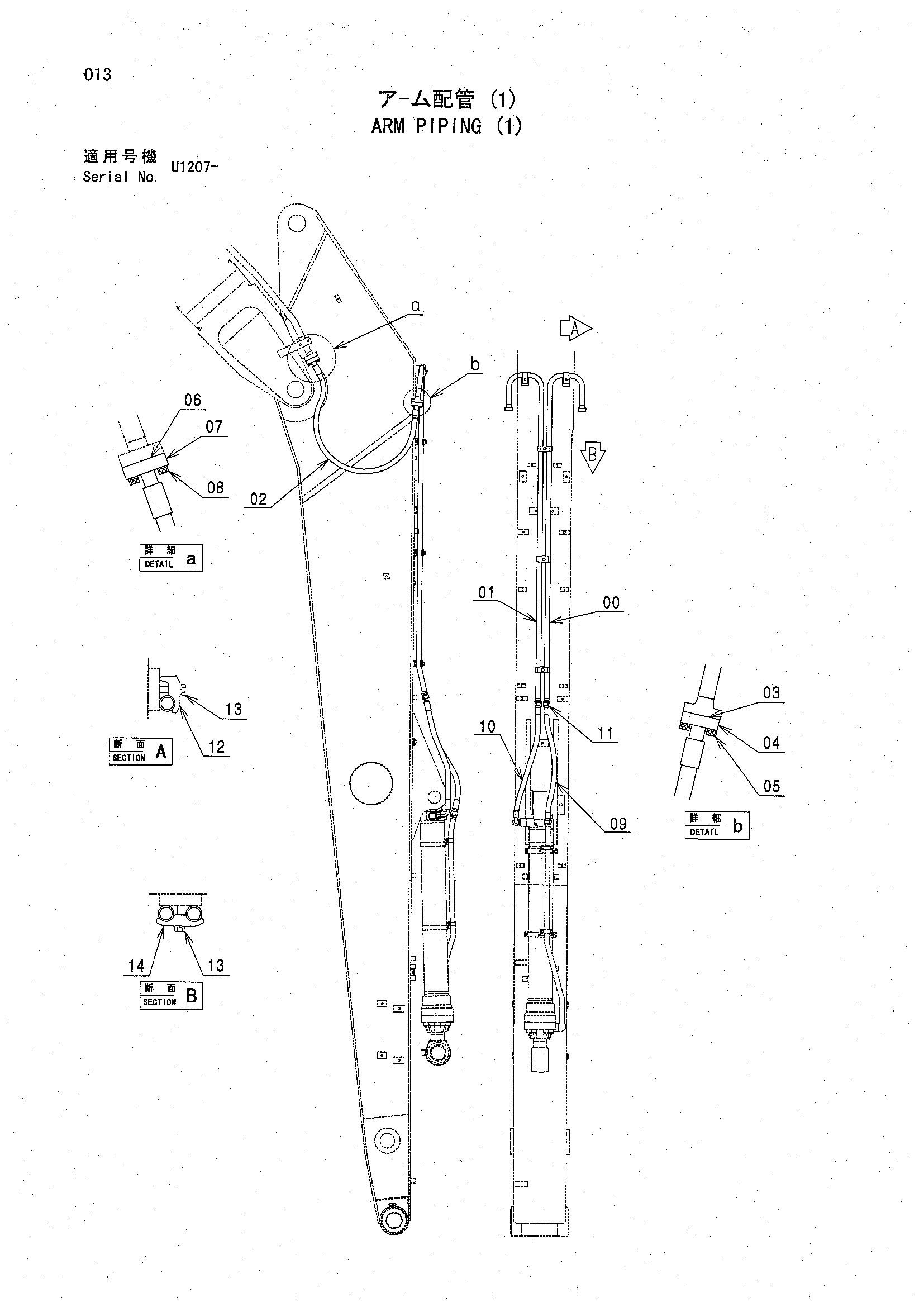

Заводская схема «Рукоять трубопроводы (1)» для HITACHI ZX450. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | TK30359 | Трубка | 1 |
| 00 | 8097940 | Трубка | 1 |
| 01 | TK30360 | Трубка | 1 |
| 01 | 8097941 | Трубка | 1 |
| 02 | 4311058 | Шланг | 2 |
| 03 | 966993 | Уплотнительное кольцо | 2 |
| 04 | 4085560 | Разъёмный фланец | 4 |
| 05 | M341240 | Болт с внутренним шестигранником | 8 |
| 06 | 4508805 | Уплотнительное кольцо | 2 |
| 07 | 4089703 | Разъёмный фланец | 4 |
| 08 | M341450 | Болт с внутренним шестигранником | 8 |
| 09 | 4345675 | Шланг | 1 |
| 10 | 4334631 | Шланг | 1 |
| 11 | 4187328 | Уплотнительное кольцо | 4 |
| 12 | 4190127 | Хомут трубки | 2 |
| 13 | J011265 | Болт с шайбой | 5 |
| 13 | J271265 замена: J901265 | Болт с шайбой | 5 |
| 13 | J271265 замена: J222012 | Болт с шайбой | 5 |
| 14 | 4189860 | Хомут трубки | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
