Основные гидролинии (1) — HITACHI ZX450

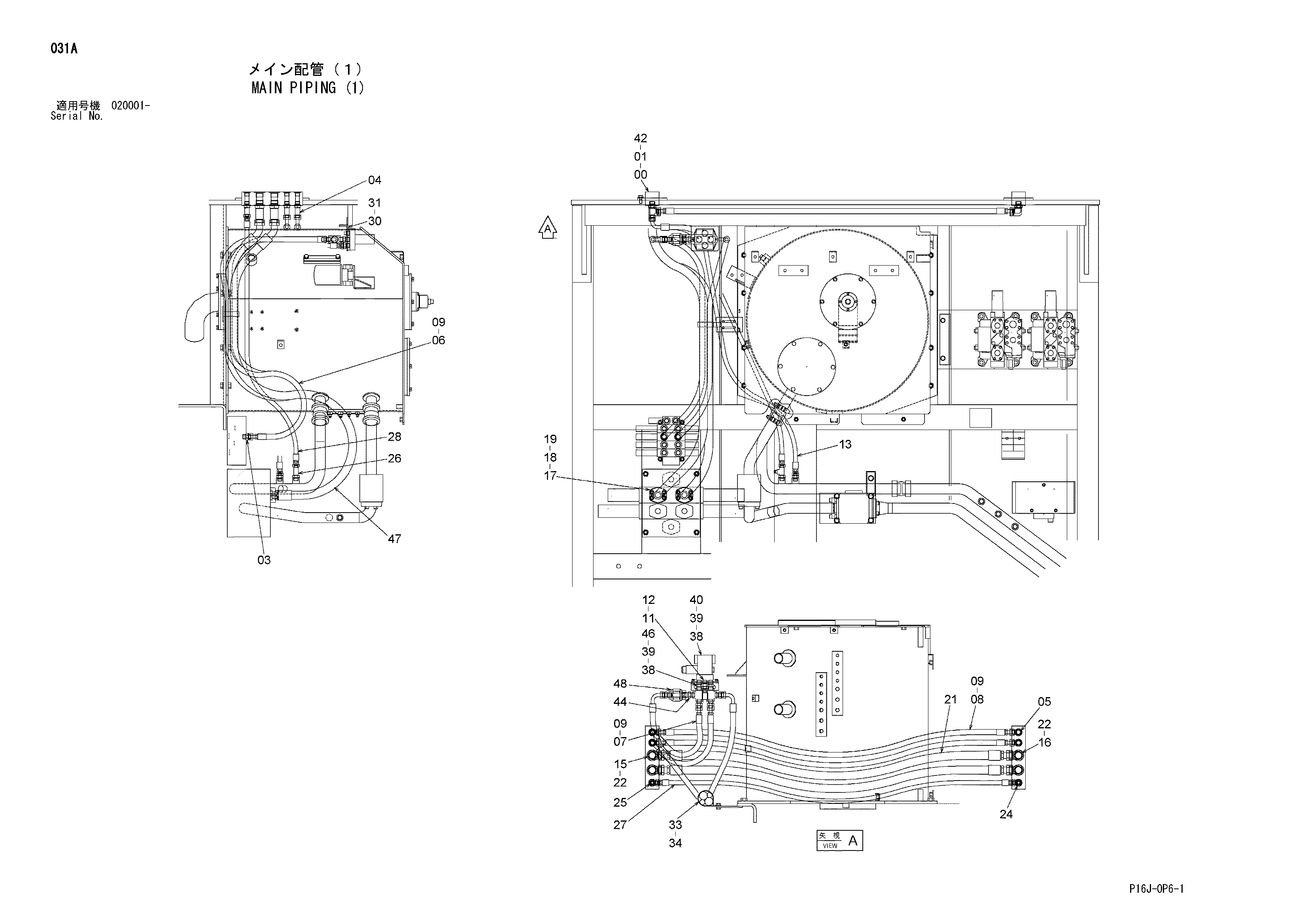

Заводская схема «Основные гидролинии (1)» для HITACHI ZX450. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8104260	Блок	2
01	J271250	Болт с шайбой	8
01A	J901250	Болт	1
01B	J222012	Шайба	1
03	A853144	Адаптер	2
03A	4506418	Уплотнительное кольцо	1
04	A853444	Тройник	2
04A	4506418	Уплотнительное кольцо	1
05	A853344	Угловой штуцер	2
05A	4506418	Уплотнительное кольцо	1
06	4208484	Шланг	2
07	4365778	Шланг	2
08	4214433	Шланг	2
09	4138938	Уплотнительное кольцо	12
11	4154653	Адаптер	1
12	94-2024	Пробка	1
13	4229831	Шланг	1
15	A853488	Тройник	2
15A	4506429	Уплотнительное кольцо	1
16	A853388	Угловой штуцер	2
16A	4506429	Уплотнительное кольцо	1
17	4085560	Разъёмный фланец	4
18	M341240	Болт с внутренним шестигранником	8
19	966993	Уплотнительное кольцо	2
21	4270575	Шланг	2
22	4187328	Уплотнительное кольцо	6
24	A852344	Угловой штуцер	1
24A	4506418	Уплотнительное кольцо	1
25	A852444	Тройник	1
25A	4506418	Уплотнительное кольцо	1
26	4303003	Тройник	1
26A	4506418	Уплотнительное кольцо	1
27	4327899	Шланг	1
28	4304474	Шланг	1
30	4659086	Кронштейн	1
31	J271025	Болт с шайбой	2
31A	J901025	Болт	1
31B	J222010	Шайба	1
33	4204136	Зажим	1
34	J271020	Болт с шайбой	1
34A	J901020	Болт	1
34B	J222010	Шайба	1
38	4652406	Электромагнитный клапан	1
39	M340620	Болт с внутренним шестигранником	2
40	M500605	Гайка	2
42	J950012	Гайка	2
44	94-1703	Адаптер	3
45	94-0662	Тройник	2
46	4274507	Адаптер	4
47	4663500	Шланг	2
48	4146466	Клапан словретер	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX450 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
