Выключатель короб — HITACHI ZX450

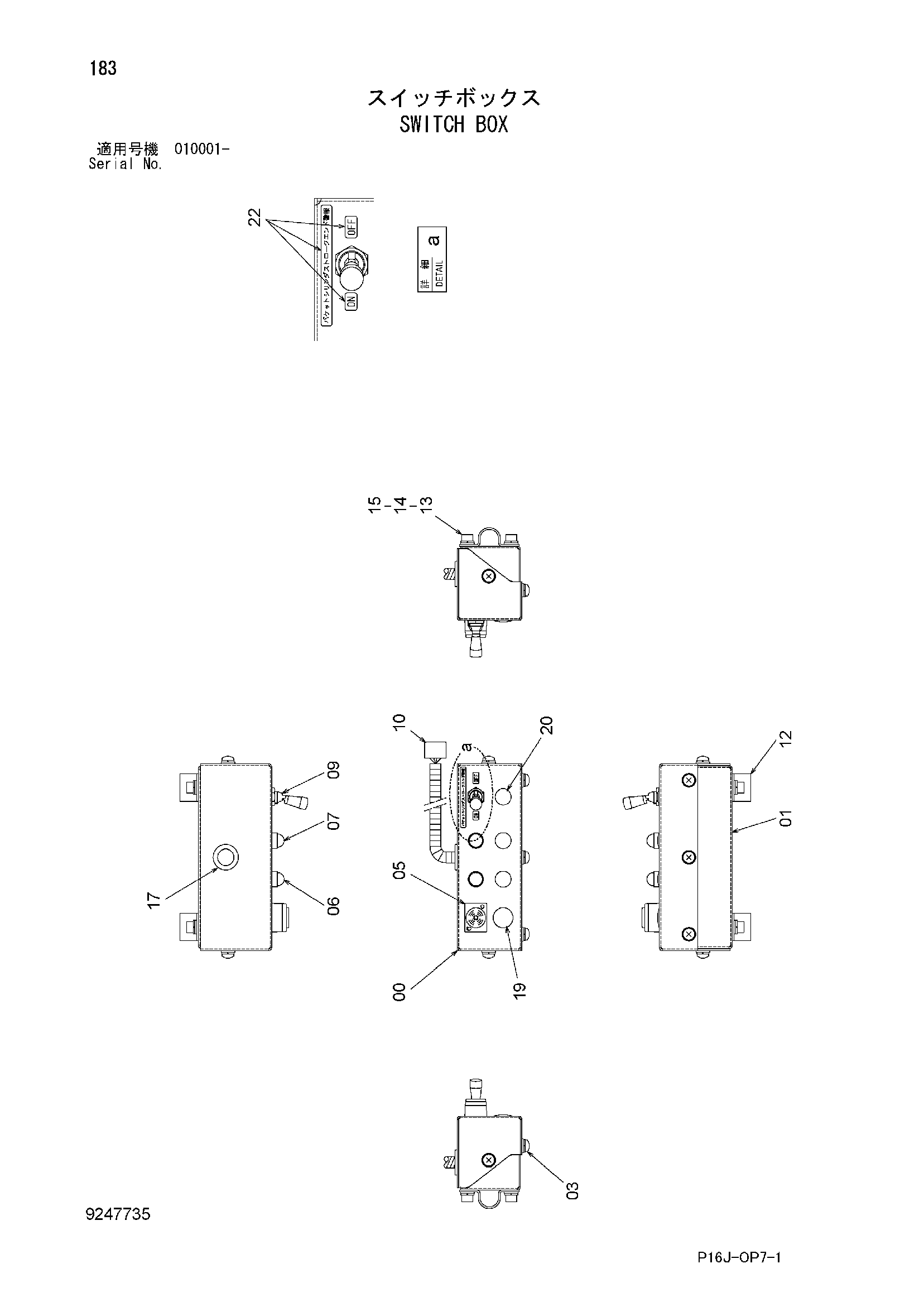

Заводская схема «Выключатель короб» для HITACHI ZX450. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2052132 | Крышка | 1 |
| 01 | 7045577 | Крышка | 1 |
| 03 | J680614 | Винт с шайбой | 5 |
| 05 | 4454306 | Зуммер | 1 |
| 06 | 4454304 | Фонарь | 1 |
| 07 | 4454303 | Фонарь | 1 |
| 09 | 4631575 | Выключатель | 1 |
| 10 | 3104191 | Жгут проводов | 1 |
| 12 | 4453926 | Хомут трубки | 2 |
| 13 | J770616 | Болт с внутренним шестигранником | 4 |
| 14 | J251006 | Пружинная шайба | 4 |
| 15 | J250006 | Плоская шайба | 4 |
| 17 | 4453933 | Резиновая втулка | 1 |
| 19 | 4453507 | Колпачок | 1 |
| 20 | 4453512 | Колпачок | 3 |
| 22 | 4631949 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
