Стрела трубопроводы (3) — HITACHI ZX450

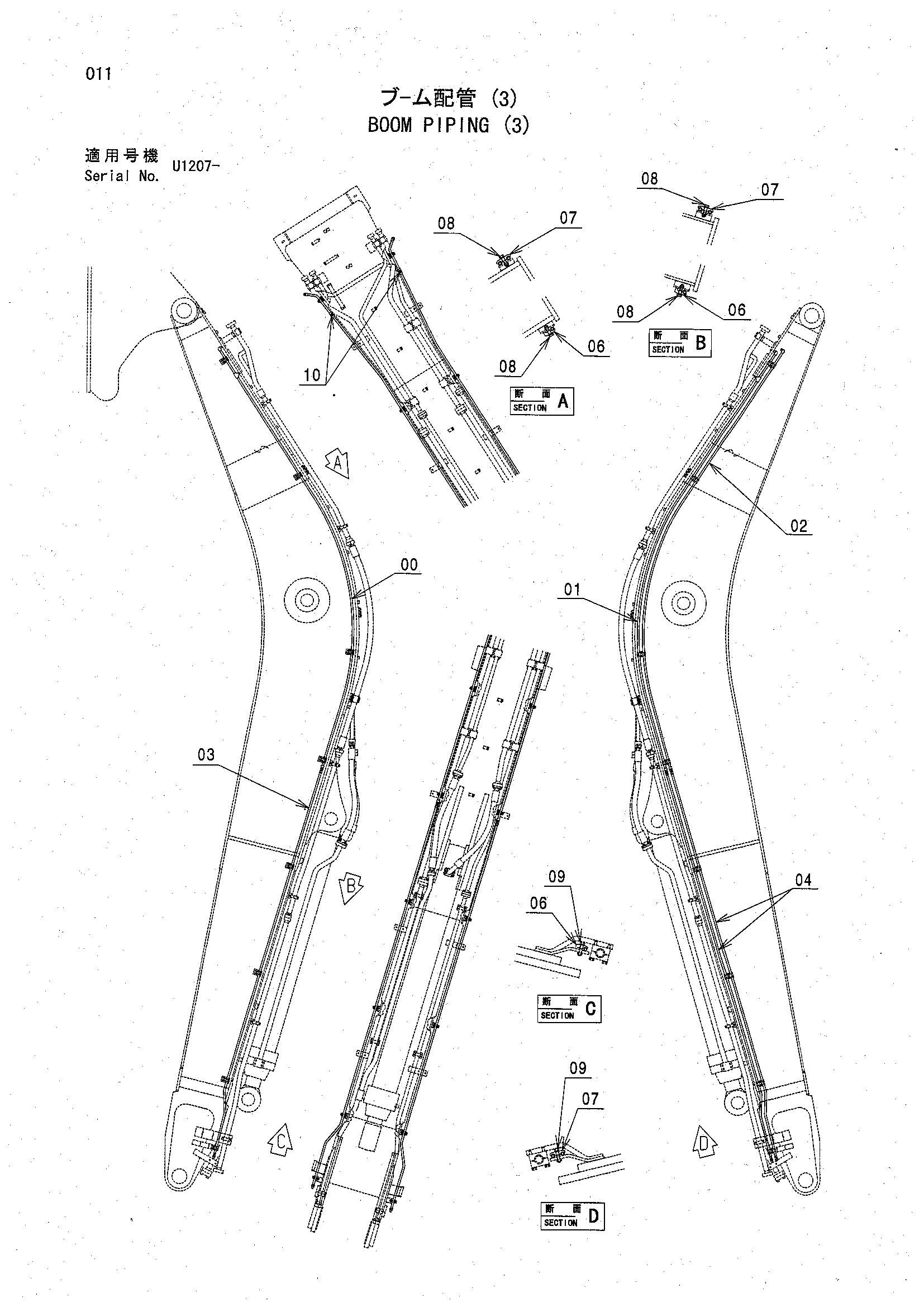

Заводская схема «Стрела трубопроводы (3)» для HITACHI ZX450. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8088199 | Трубка | 1 |
| 01 | 8088200 | Трубка | 1 |
| 02 | 8088201 | Трубка | 1 |
| 03 | 8088202 | Трубка | 1 |
| 04 | 8088203 | Трубка | 2 |
| 06 | 4190124 | Хомут трубки | 8 |
| 07 | 4189858 | Хомут трубки | 8 |
| 08 | J011250 | Болт с шайбой | 14 |
| 08 | J271250 замена: J901250 | Болт с шайбой | 14 |
| 08 | J271250 замена: J222012 | Болт с шайбой | 14 |
| 09 | J011255 | Болт с шайбой | 2 |
| 09 | J271255 замена: J901255 | Болт с шайбой | 2 |
| 09 | J271255 замена: J222012 | Болт с шайбой | 2 |
| 10 | 94-2023 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
