Верхний стрела трубопроводы — HITACHI ZX450

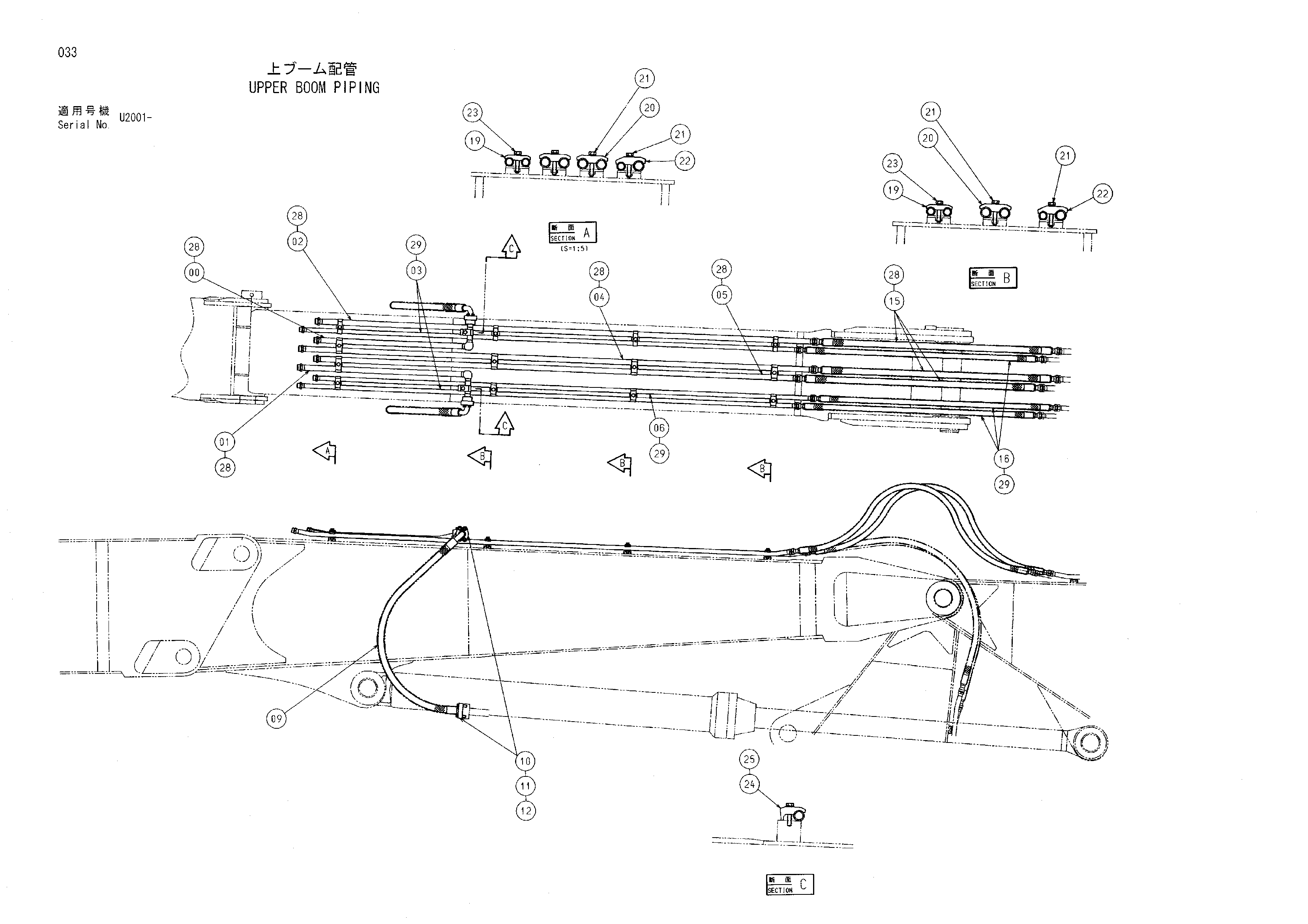

Заводская схема «Верхний стрела трубопроводы» для HITACHI ZX450. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8090853 | Трубка | 1 |
| 01 | 8090854 | Трубка | 1 |
| 02 | 9760175 | Трубка | 1 |
| 03 | 9760176 | Трубка | 2 |
| 04 | 9760177 | Трубка | 1 |
| 05 | 9760178 | Трубка | 1 |
| 06 | 9760179 | Трубка | 1 |
| 09 | 4486929 | Шланг | 2 |
| 10 | 4089703 | Разъёмный фланец | 8 |
| 11 | 4508805 | Уплотнительное кольцо | 4 |
| 12 | M341450 | Болт с внутренним шестигранником | 16 |
| 15 | 4477668 | Шланг | 3 |
| 16 | 4477667 | Шланг | 3 |
| 19 | 4189859 | Хомут трубки | 4 |
| 20 | 4189860 | Хомут трубки | 5 |
| 21 | J271270 | Болт с шайбой | 9 |
| 22 | 4153488 | Хомут трубки | 4 |
| 23 | J271260 | Болт с шайбой | 4 |
| 24 | 4190127 | Хомут трубки | 2 |
| 25 | J271265 | Болт с шайбой | 2 |
| 28 | 4187328 | Уплотнительное кольцо | 8 |
| 29 | 4187308 | Уплотнительное кольцо | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
