Подогрев щиток (насос) — HITACHI ZX450

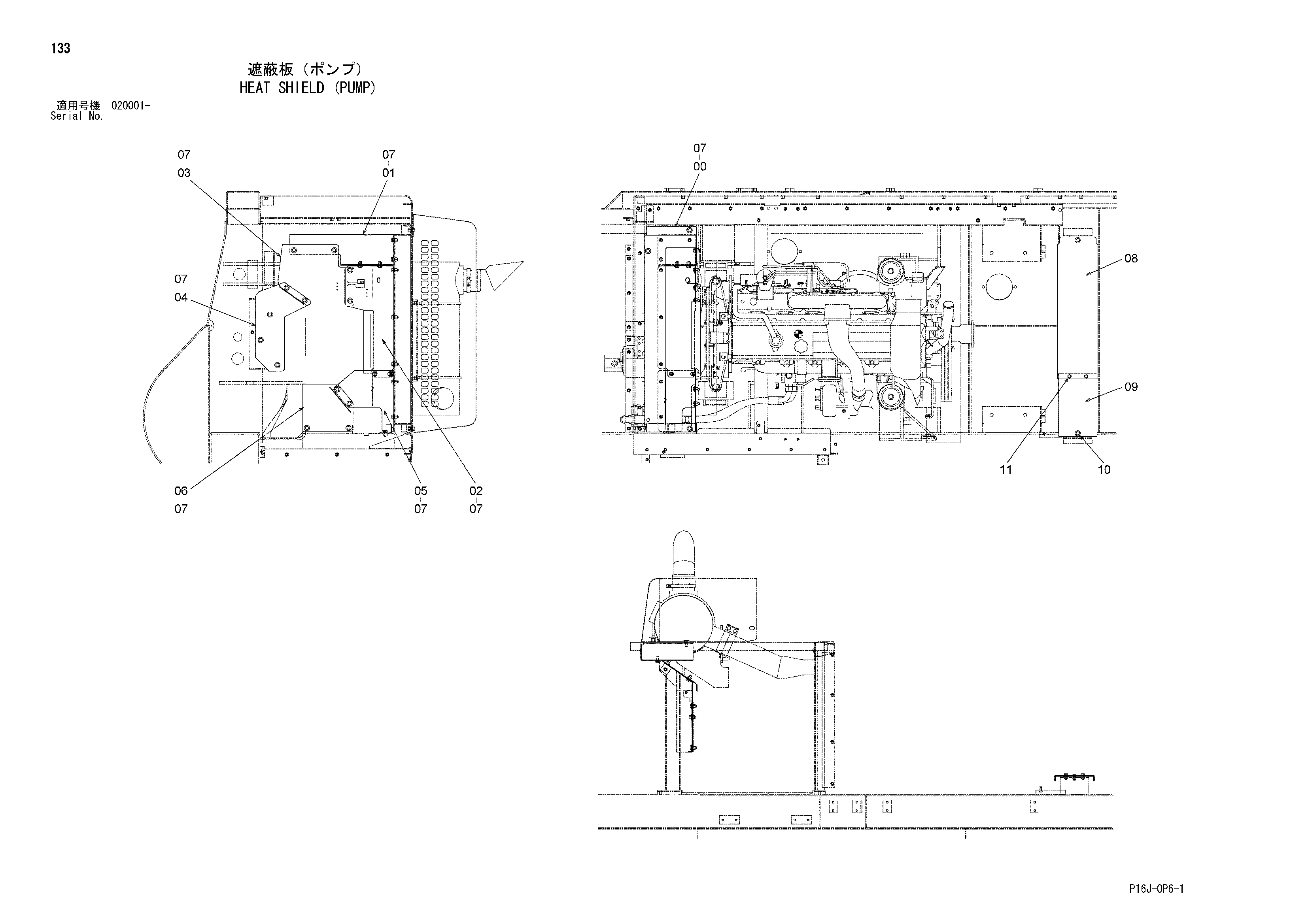

Заводская схема «Подогрев щиток (насос)» для HITACHI ZX450. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7050365 | Крышка | 1 |
| 01 | 8106682 | Кронштейн | 1 |
| 02 | 7044497 | Крышка | 1 |
| 03 | 8091969 | Крышка | 1 |
| 04 | 3092230 | Крышка | 1 |
| 05 | 8083763 | Крышка | 1 |
| 06 | 3092840 | Крышка | 1 |
| 07 | J281230 | Болт с шайбой | 28 |
| 07A | J901230 | Болт | 1 |
| 07B | 4249324 | Шайба | 1 |
| 08 | 8091846 | Крышка | 1 |
| 09 | 8091847 | Крышка | 1 |
| 10 | J281230 | Болт с шайбой | 2 |
| 10A | J901230 | Болт | 1 |
| 10B | 4249324 | Шайба | 1 |
| 11 | J271030 | Болт с шайбой | 2 |
| 11A | J901030 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
