Гидроцилиндр (верхний стрела)(левый) — HITACHI ZX450

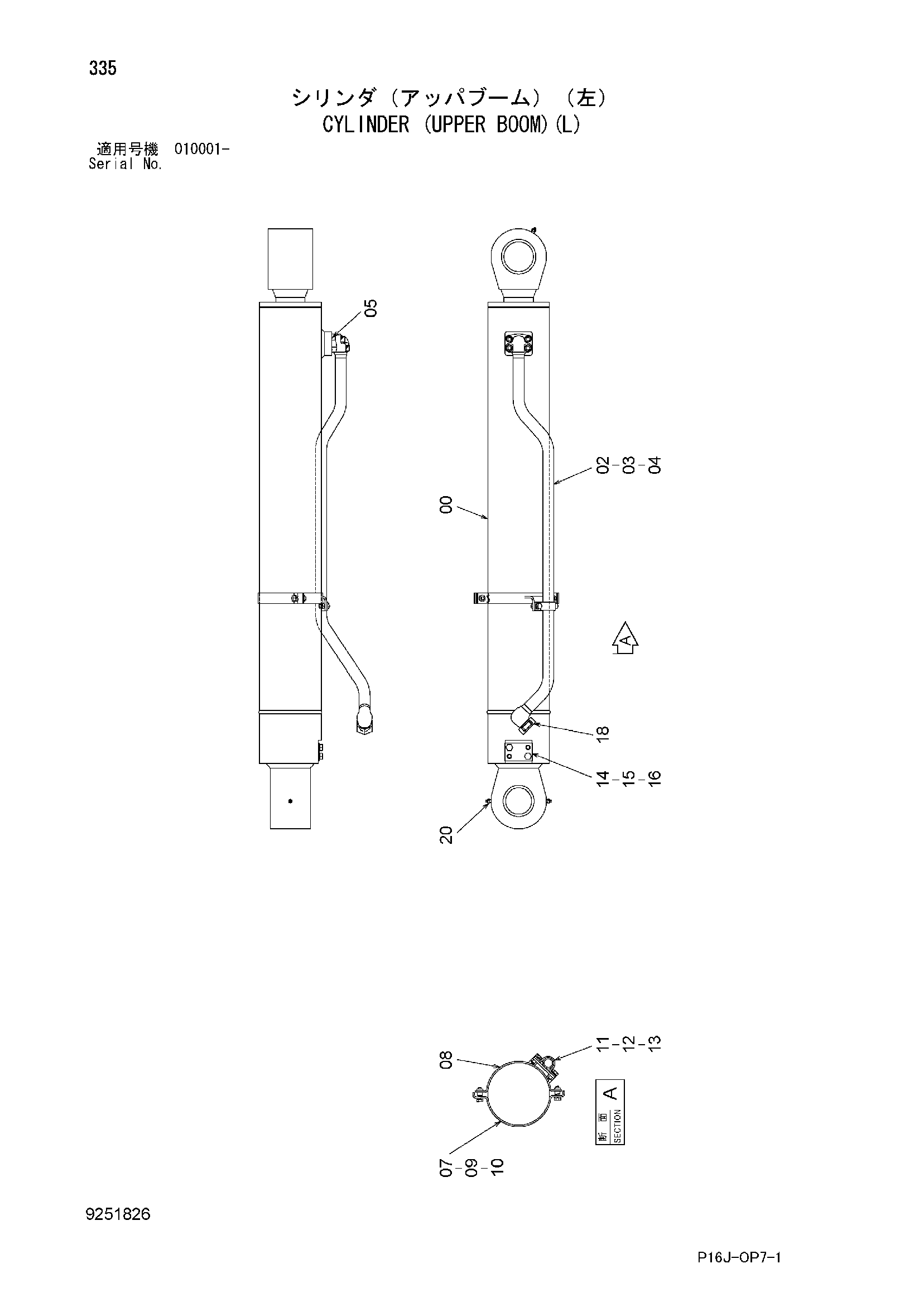

Заводская схема «Гидроцилиндр (верхний стрела)(левый)» для HITACHI ZX450. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9253021 | Гидроцилиндр | 1 |
| 02 | 8101057 | Трубка | 1 |
| 03 | M341245 | Болт с внутренним шестигранником | 2 |
| 04 | M341260 | Болт с внутренним шестигранником | 2 |
| 05 | A811035 | Уплотнительное кольцо | 1 |
| 07 | 8101058 | Хомут | 1 |
| 08 | 4638675 | Хомут | 1 |
| 09 | J901035 | Болт | 2 |
| 10 | A590910 | Пружинная шайба | 2 |
| 11 | 4174241 | Хомут трубки | 1 |
| 12 | J901025 | Болт | 2 |
| 13 | A590910 | Пружинная шайба | 2 |
| 14 | 4198204 | Резиновая прокладка | 1 |
| 15 | 4260206 | Крышка | 1 |
| 16 | J901216 | Болт | 2 |
| 18 | 4260204 | Колпачок | 1 |
| 20 | J75481 | Пресс-маслёнка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
