Трубопроводы — HITACHI ZX450

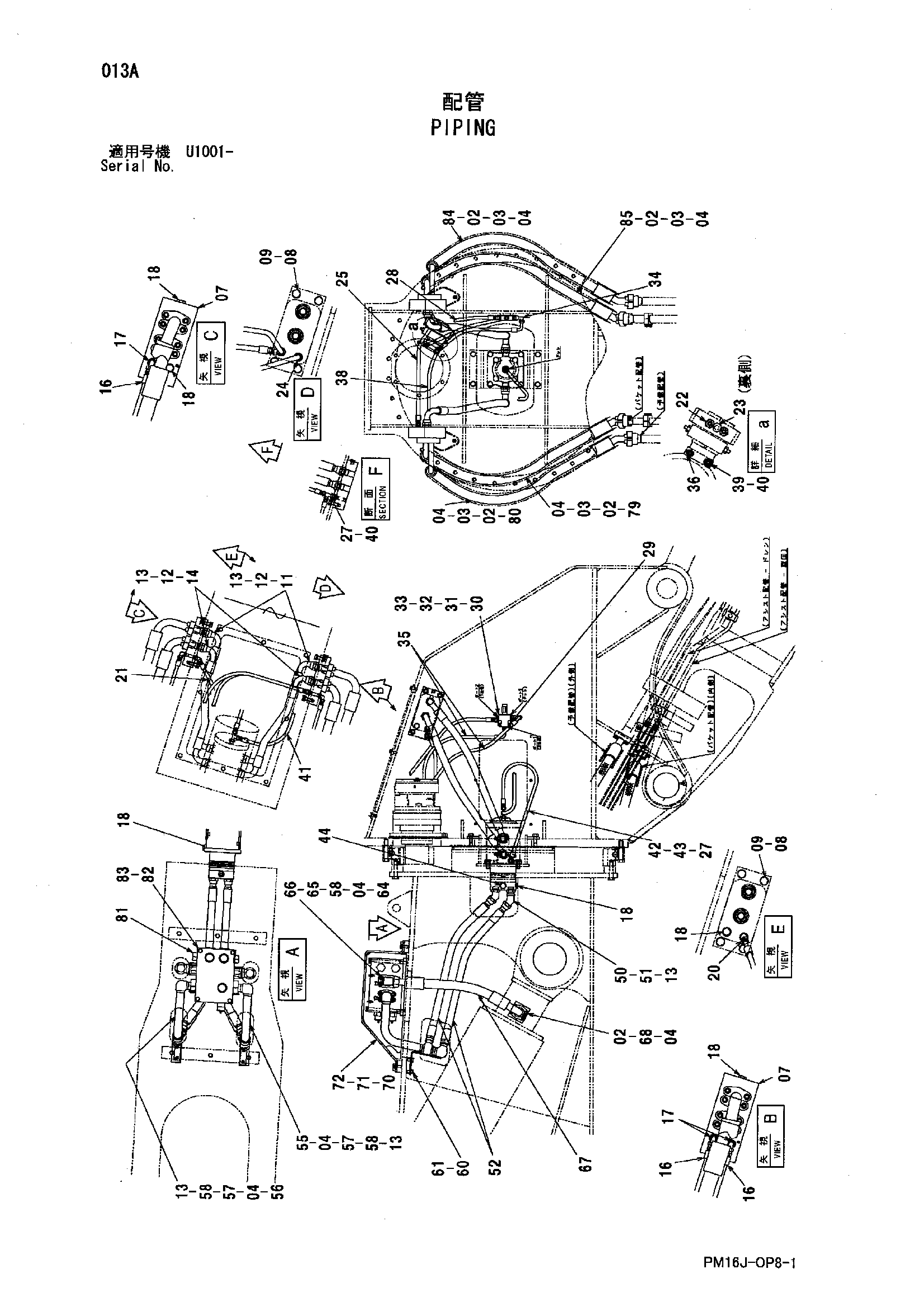

Заводская схема «Трубопроводы» для HITACHI ZX450. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	4089703	Разъёмный фланец	20
03	M341445	Болт с внутренним шестигранником	32
04	4508805	Уплотнительное кольцо	14
07	2051722	Коллектор	2
08	J921645	Болт	8
09	A590916	Пружинная шайба	8
11	4633019	Шланг	2
12	A853188	Адаптер	8
12A	4506429	Уплотнительное кольцо	1
13	4187328	Уплотнительное кольцо	16
14	4633020	Шланг	2
16	4398904	Шланг	3
17	A852333	Угловой штуцер	3
17A	4509180	Уплотнительное кольцо	1
18	4092534	Пробка	6
18A	4509180	Уплотнительное кольцо	1
20	A852234	Угловой штуцер	1
20A	4509180	Уплотнительное кольцо	1
21	4305256	Шланг	1
22	A852144	Адаптер	2
22A	4506418	Уплотнительное кольцо	1
23	4215648	Адаптер	1
24	A852134	Адаптер	1
24A	4509180	Уплотнительное кольцо	1
25	4305260	Шланг	1
27	A852133	Адаптер	2
27A	4509180	Уплотнительное кольцо	1
28	4315337	Шланг	1
29	455156	Седло винта	2
30	4468673	Клапан редукинг	1
31	4278867	Адаптер	3
31A	R26448R	Уплотнительное кольцо	1
32	J900635	Болт	2
33	A590906	Пружинная шайба	2
34	4239976	Унион S	1
35	4453023	Шланг	2
36	A852123	Адаптер	1
36A	957366	Уплотнительное кольцо	1
38	4489886	Шланг	1
39	A852133	Адаптер	1
39A	4509180	Уплотнительное кольцо	1
40	4246672	Соединительный штуцер	2
41	4474667	Шланг	1
42	4452732	Шланг	1
43	A852443	Тройник	1
43A	4506418	Уплотнительное кольцо	1
44	4174541	Пробка	1
44A	4506418	Уплотнительное кольцо	1
50	4274593	Угловой штуцер	2
50A	4506429	Уплотнительное кольцо	1
51	4270315	Угловой штуцер	2
51A	4506429	Уплотнительное кольцо	1
52	4278156	Шланг	4
55	8097833	Трубка	1
56	8097834	Трубка	1
57	4075853	Разъёмный фланец	4
58	M341245	Болт с внутренним шестигранником	16
60	J921225	Болт	4
61	A590912	Пружинная шайба	4
64	4625154	Проставка	2
65	A853380	Угловой штуцер	2
65A	4506429	Уплотнительное кольцо	1
66	4187329	Уплотнительное кольцо	2
67	4625799	Шланг	2
68	M341450	Болт с внутренним шестигранником	8
70	8097886	Защитный кожух	1
71	J921435	Болт	6
72	A590914	Пружинная шайба	6
75	4327293	Защитный кожух	10
76	4327294	Защитный кожух	10
77	4055312	Ленточный зажим	10
79	4628449	Шланг	2
79	4634499	Шланг	1
80	4628450	Шланг	2
80	4634500	Шланг	1
81	4623299	Клапан	1
82	J921415	Болт	4
82	J921615	Болт	4
83	A590914	Пружинная шайба	4
83	A590916	Пружинная шайба	4
84	4634343	Шланг	1
85	4634342	Шланг	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX450 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
