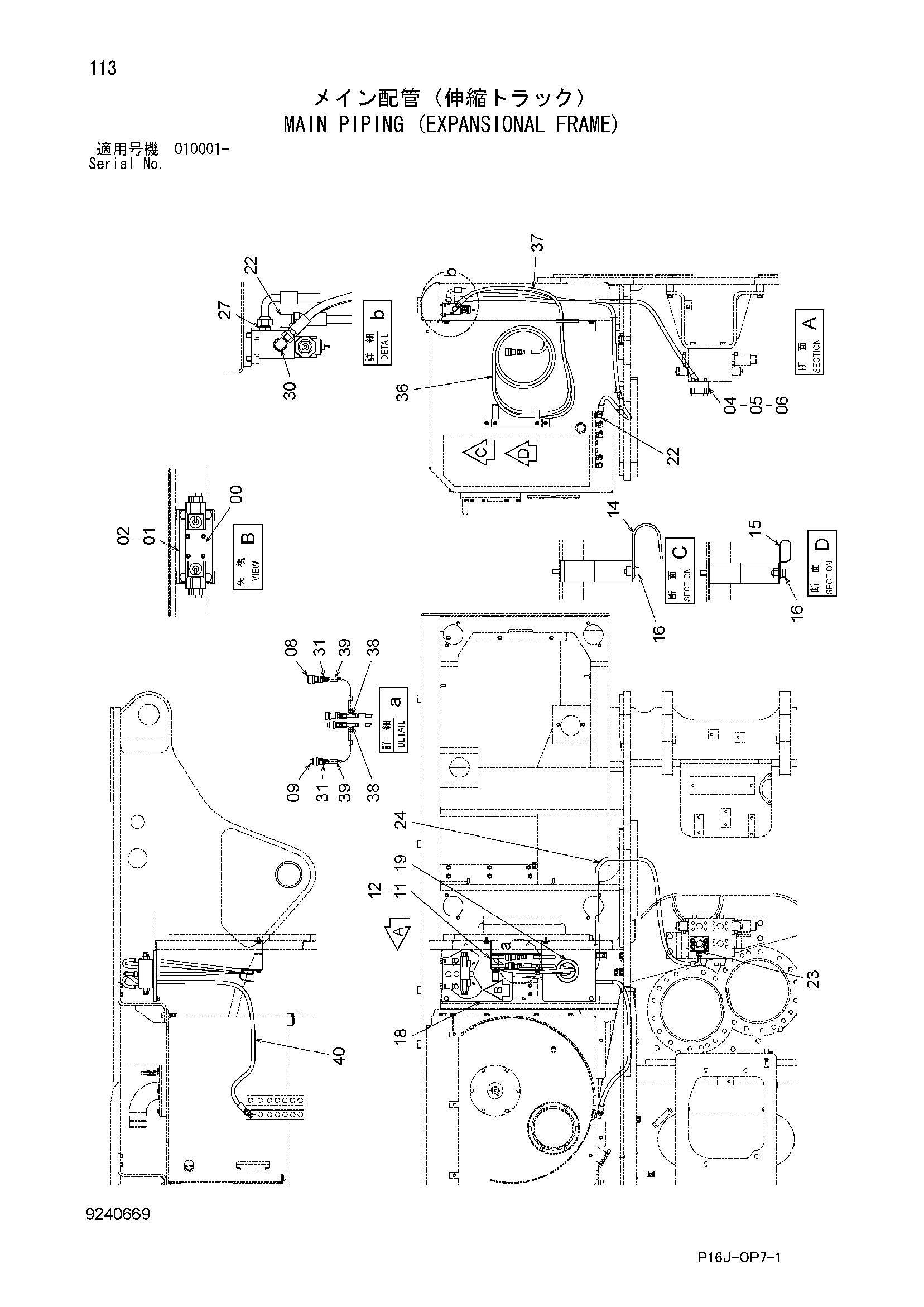

Основные гидролинии (експансионал рама) — HITACHI ZX450
Заводская схема «Основные гидролинии (експансионал рама)» для HITACHI ZX450. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4610807 | Электромагнитный клапан | 1 |
| 01 | 8065675 | Блок | 1 |
| 02 | J271020 | Болт с шайбой | 4 |
| 02A | J901020 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 04 | 3101905 | Фланец | 1 |
| 05 | M341480 | Болт с внутренним шестигранником | 4 |
| 06 | 4508805 | Уплотнительное кольцо | 1 |
| 08 | 4618045 | Самоуплотняющееся соединение | 2 |
| 08A | 4683179 | Колпачок быстросъёмное устройство | 1 |
| 09 | 4618046 | Самоуплотняющееся соединение | 2 |
| 09A | 4683181 | Колпачок быстросъёмное устройство | 1 |
| 11 | 8097088 | Кронштейн | 1 |
| 12 | J271025 | Болт с шайбой | 2 |
| 12A | J901025 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 14 | 4618197 | Кронштейн | 1 |
| 15 | 4190266 | Зажим | 1 |
| 16 | J271025 | Болт с шайбой | 2 |
| 16A | J901025 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 18 | 3102506 | Крышка | 1 |
| 19 | 4084525 | Резиновая втулка | 1 |
| 22 | A852334 | Угловой штуцер | 2 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | A852144 | Адаптер | 1 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | 4622508 | Шланг | 1 |
| 27 | A852134 | Адаптер | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | A852333 | Угловой штуцер | 2 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | A852133 | Адаптер | 4 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
| 36 | 4627817 | Шланг | 1 |
| 37 | 4627818 | Шланг | 1 |
| 38 | 4246672 | Соединительный штуцер | 2 |
| 39 | 4409924 | Шланг | 2 |
| 40 | 4313440 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
