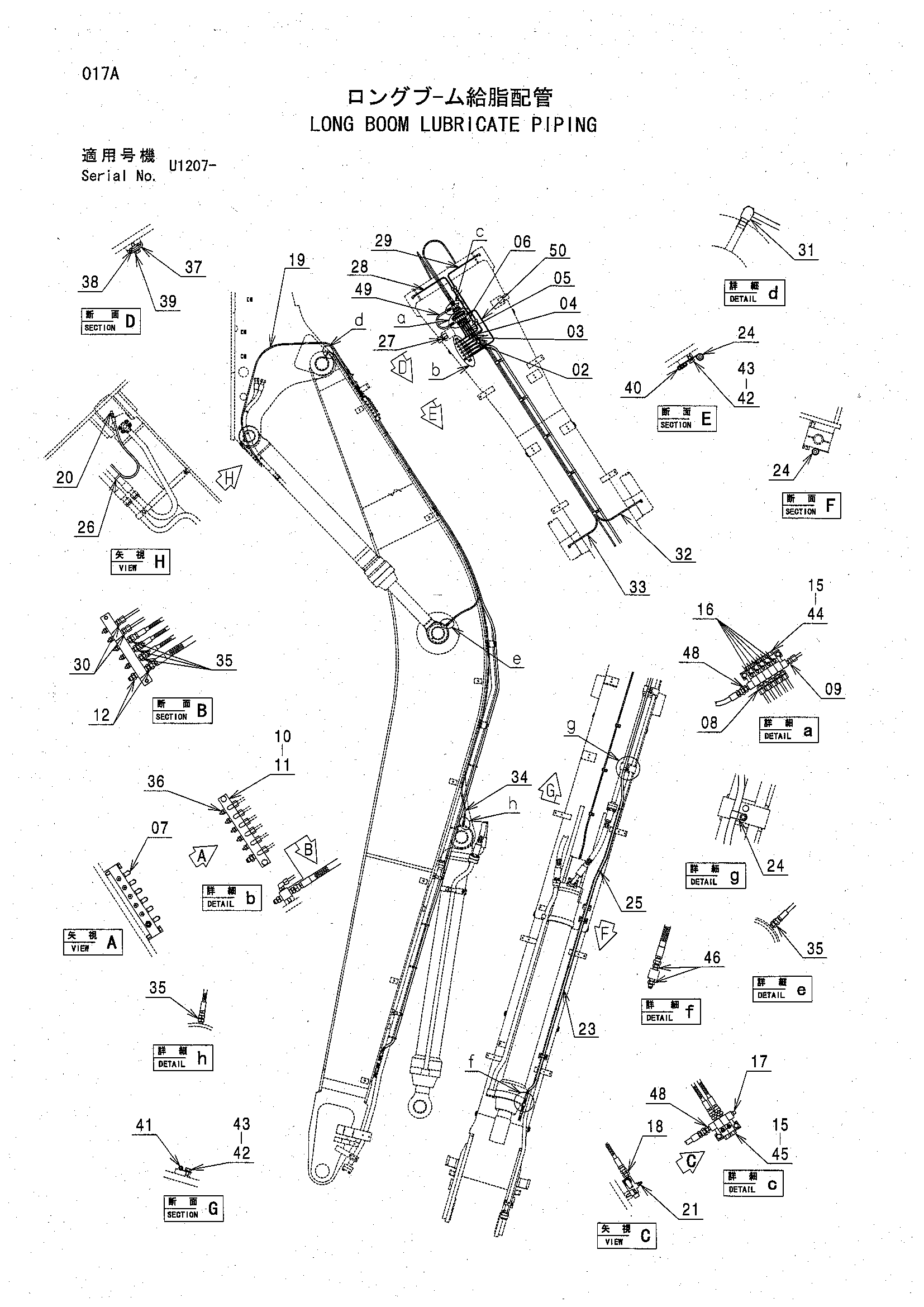

Удлинённый стрела трубопроводы системы смазки — HITACHI ZX450

Заводская схема «Удлинённый стрела трубопроводы системы смазки» для HITACHI ZX450. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	4462556	Трубка	1
03	4462557	Трубка	1
04	4462558	Трубка	1
05	4462559	Трубка	1
06	4462560	Трубка	1
07	4130175	Штуцер трубки	6
08	4130168	Штуцер трубки	5
09	4130169	Штуцер трубки	1
10	J011050	Болт с шайбой	2
10	J271050 замена: J901050	Болт с шайбой	2
10	J271050 замена: J222010	Болт с шайбой	2
11	4466640	Блок	1
12	4215650	Адаптер	2
15	J010830	Болт с шайбой	4
15	J260830 замена: J900830	Болт с шайбой	4
15	J260830 замена: A590108	Болт с шайбой	4
16	94-2021	Пробка	5
17	94-2022	Пробка	1
18	4298744	Адаптер	2
19	4463029	Шланг	2
20	4298746	Угловой штуцер	2
21	J75481	Пресс-маслёнка	2
23	4423562	Шланг	1
24	4190274	Зажим	8
25	4463374	Хомут шланга	5
26	4055312	Ленточный зажим	10
27	4190263	Зажим	1
28	3055979	Трубка	1
29	3055980	Трубка	1
30	4130169	Штуцер трубки	2
31	4130175	Штуцер трубки	2
32	4218064	Нейлоновый шланг	1
33	4297236	Нейлоновый шланг	1
34	4428330	Нейлоновый шланг	1
35	4154651	Адаптер	6
36	J75482	Пресс-маслёнка	5
37	9736422	Хомут	2
38	4269657	Резиновая прокладка	2
39	J011030	Болт с шайбой	2
39	J271030 замена: J901030	Болт с шайбой	2
39	J271030 замена: J222010	Болт с шайбой	2
40	4252877	Зажим	5
41	4190261	Зажим	4
42	J901016	Болт	9
43	A590910	Пружинная шайба	9
44	4476337	Клапан дивидер	1
45	4476345	Клапан дивидер	1
46	4154652	Адаптер	2
48	4215648	Адаптер	2
49	4291242	Шланг	1
50	4462554	Трубка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX450 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
