Подъём магнит (верхняя платформа)<225USR> — HITACHI ZX450

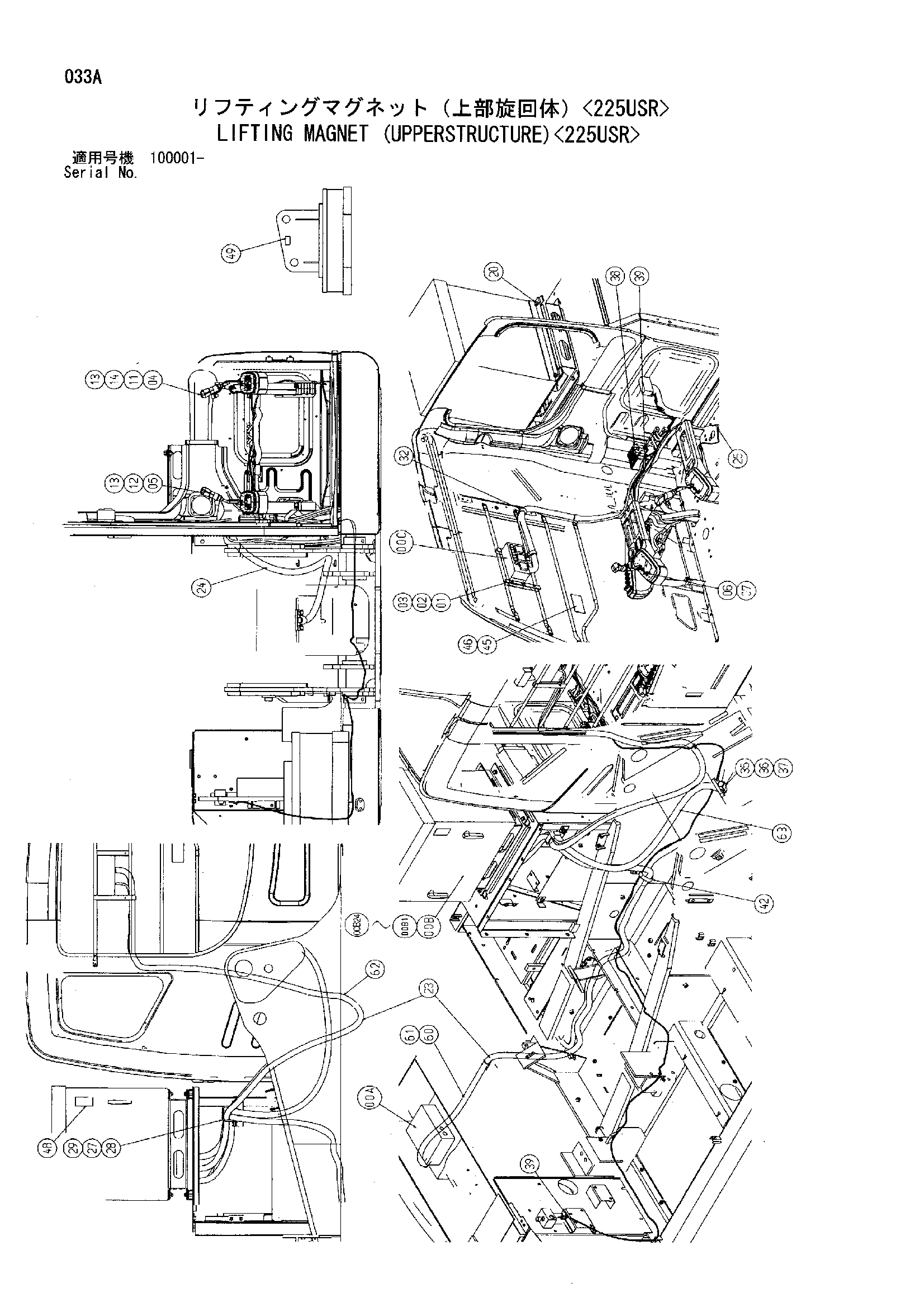

Заводская схема «Подъём магнит (верхняя платформа)<225USR>» для HITACHI ZX450. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4450842 | Електрик-парт | 1 |
| 00 | 4458087 | Електрик-парт | 1 |
| 00A | 4639580 | Генератор | 1 |
| 00A | 4629280 | Генератор | 1 |
| 00B | 4631489 | Панель управление | 1 |
| 00B | 4631563 | Панель управление | 1 |
| 00B1 | 4628542 | Гидромолот | 1 |
| 00B1 | 4628543 | Гидромолот | 1 |
| 00B2 | 4624237 | Контроллер | 1 |
| 00B2 | 4624237 | Контроллер | 1 |
| 00B2 | 4624238 | Контроллер | 1 |
| 00B3 | 4624138 | Резистор | 1 |
| 00B4 | 4624222 | Реле | 1 |
| 00B5 | 4624223 | Реле | 1 |
| 00B6 | 4624209 | Контроллер | 1 |
| 00B6 | 4639771 | Контроллер | 1 |
| 00B6 | 4639771 | Контроллер | 1 |
| 00B6 | 4639772 | Контроллер | 1 |
| 00B7 | 4624211 | Контроллер | 1 |
| 00B7 | 4639796 | Контроллер | 1 |
| 00B8 | 4624212 | Контроллер | 1 |
| 00B8 | 4639797 | Контроллер | 1 |
| 00B9 | 4624213 | Контроллер | 1 |
| 00B9 | 4639798 | Контроллер | 1 |
| 00B10 | 4624214 | Контроллер | 1 |
| 00B11 | 4624207 | Контроллер | 1 |
| 00B11 | 4639619 | Контроллер | 1 |
| 00B12 | 4624239 | Контроллер | 1 |
| 00B12 | 4624239 | Контроллер | 1 |
| 00B12 | 4624239 | Контроллер | 1 |
| 00B13 | 4624198 | Диод | 1 |
| 00B13 | 4639873 | Диод | 1 |
| 00B13 | 4624200 | Диод | 1 |
| 00B13 | 4639874 | Диод | 1 |
| 00B14 | 4624190 | Контроллер | 1 |
| 00B14 | 4639871 | Контроллер | 1 |
| 00B14 | 4639872 | Контроллер | 1 |
| 00B14 | 4639870 | Контроллер | 1 |
| 00B14 | 4639869 | Контроллер | 1 |
| 00B14 | 4624191 | Контроллер | 1 |
| 00B15 | 4624219 | Фильтр | 1 |
| 00B16 | 4618050 | Вентилятор | 1 |
| 00B16 | 4639867 | Вентилятор | 1 |
| 00B17 | 4624254 | Жгут проводов | 1 |
| 00B18 | 4624224 | Електрик-парт | 1 |
| 00B19 | 4624218 | Лоувер | 1 |
| 00B20 | 4624248 | Контроллер | 1 |
| 00B20 | 4624247 | Контроллер | 1 |
| 00B20 | 4624250 | Контроллер | 1 |
| 00B20 | 4624249 | Контроллер | 1 |
| 00B21 | 4624216 | Фонарь сигнал | 1 |
| 00B22 | 4639676 | Фонарь сигнал | 1 |
| 00B23 | 4624217 | Шпонка | 1 |
| 00B23 | 4639677 | Выключатель | 1 |
| 00B24 | 4624225 | Контроллер | 1 |
| 00C | 4639581 | Метер-боад | 1 |
| 00C | 4639866 | Метер-боад | 1 |
| 01 | 9756643 | Кронштейн | 2 |
| 02 | 4454849 | Пластина | 2 |
| 03 | J260625 | Болт с шайбой | 6 |
| 03A | J900625 | Болт | 1 |
| 03B | A590106 | Плоская шайба | 1 |
| 04 | 2046240 | Рукоятка | 1 |
| 05 | 2045982 | Рукоятка | 1 |
| 06 | 4144011 | Пружинный штифт | 1 |
| 07 | 4438279 | Болт | 1 |
| 11 | 9756653 | Кронштейн | 1 |
| 12 | 4454894 | Бобышка | 1 |
| 13 | 4300351 | Ленточный зажим | 2 |
| 14 | 4632338 | Выключатель | 1 |
| 20 | J271235 | Болт с шайбой | 4 |
| 20A | J901235 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 23 | 4098827 | Защита шланга | 6 |
| 24 | 4072964 | Защита шланга | 1 |
| 25 | 4240296 | Трубка | 1 |
| 27 | 9739333 | Седло винта | 1 |
| 28 | 4301218 | Хомут | 1 |
| 29 | J271025 | Болт с шайбой | 2 |
| 29A | J901025 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 32 | 4190264 | Зажим | 2 |
| 35 | 4198013 | Седло винта | 1 |
| 36 | 4035463 | Хомут трубки | 1 |
| 37 | J271220 | Болт с шайбой | 2 |
| 37A | J901220 | Болт | 1 |
| 37B | J222012 | Шайба | 1 |
| 38 | 4436534 | Реле | 2 |
| 39 | 3092612 | Жгут проводов | 1 |
| 42 | 4193816 | Зажим | 5 |
| 45 | 4390031 | Информационная табличка | 1 |
| 46 | 4387536 | Информационная табличка | 1 |
| 48 | 3088518 | Предупреждающая табличка | 1 |
| 49 | 3087355 | Предупреждающая табличка | 2 |
| 60 | 4459324 | Трос | 1 |
| 61 | 4459325 | Трос | 1 |
| 62 | 4459315 | Трос | 1 |
| 63 | 4190118 | Трос | 1 |
| 63 | 4257019 | Трос | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
