Нижний рама — HITACHI ZX450

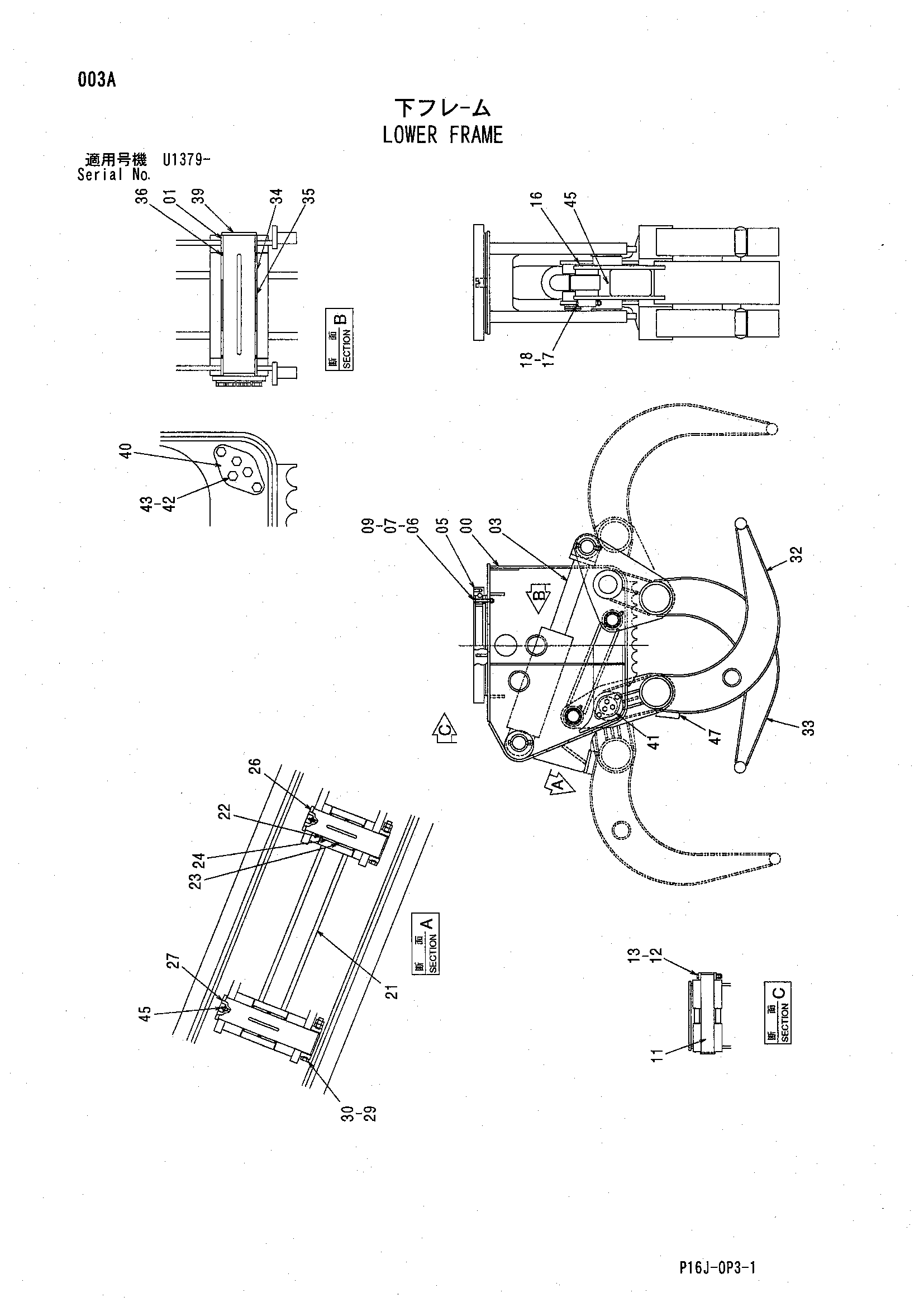

Заводская схема «Нижний рама» для HITACHI ZX450. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6023746 | Рама нижний | 1 |
| 00A | 4067720 | Ограничитель | 1 |
| 01 | 4631132 | Втулка | 4 |
| 03 | 9250308 | Гидроцилиндр. в сборе | 1 |
| 03A | 4636250 | Гидроцилиндр | 1 |
| 03B | 4636251 | Клапан | 1 |
| 05 | 4625440 | Подшипник | 1 |
| 06 | 4637601 | Болт | 20 |
| 07 | J222018 | Шайба | 20 |
| 09 | J952018 | Гайка | 20 |
| 11 | 3104067 | Палец | 1 |
| 12 | J922011 | Болт | 1 |
| 13 | J950020 | Гайка | 2 |
| 16 | 3104774 | Палец | 1 |
| 17 | J922011 | Болт | 1 |
| 18 | J950020 | Гайка | 2 |
| 21 | 8084797 | Тяга | 1 |
| 22 | 4067902 | Пылезащитное уплотнение | 4 |
| 23 | 4458152 | Проставка | 2 |
| 24 | 4196105 | Втулка | 4 |
| 26 | 3104775 | Палец | 1 |
| 27 | 3104070 | Палец | 1 |
| 29 | J950016 | Гайка | 4 |
| 30 | 4638189 | Болт | 2 |
| 32 | 6023727 | Вилка | 1 |
| 32A | 4636746 | Штанга | 1 |
| 32B | 4067720 | Ограничитель | 1 |
| 32C | 4197035 | Ограничитель | 1 |
| 33 | 6023728 | Вилка | 1 |
| 33A | 4631507 | Штанга | 2 |
| 33B | 4197035 | Ограничитель | 1 |
| 34 | 3039123 | Втулка | 4 |
| 35 | 4458151 | Проставка | 2 |
| 36 | 4085479 | Пылезащитное уплотнение | 4 |
| 39 | 3092545 | Палец | 2 |
| 40 | 4449032 | Ограничитель | 1 |
| 41 | 4458138 | Ограничитель | 1 |
| 42 | J922050 | Болт | 10 |
| 43 | J257220 | Пружинная шайба | 10 |
| 45 | J75481 | Пресс-маслёнка | 4 |
| 47 | 4636917 | Ограничитель | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
