Трубопроводы системы смазки (нижний стрела)(экскаватор) — HITACHI ZX450

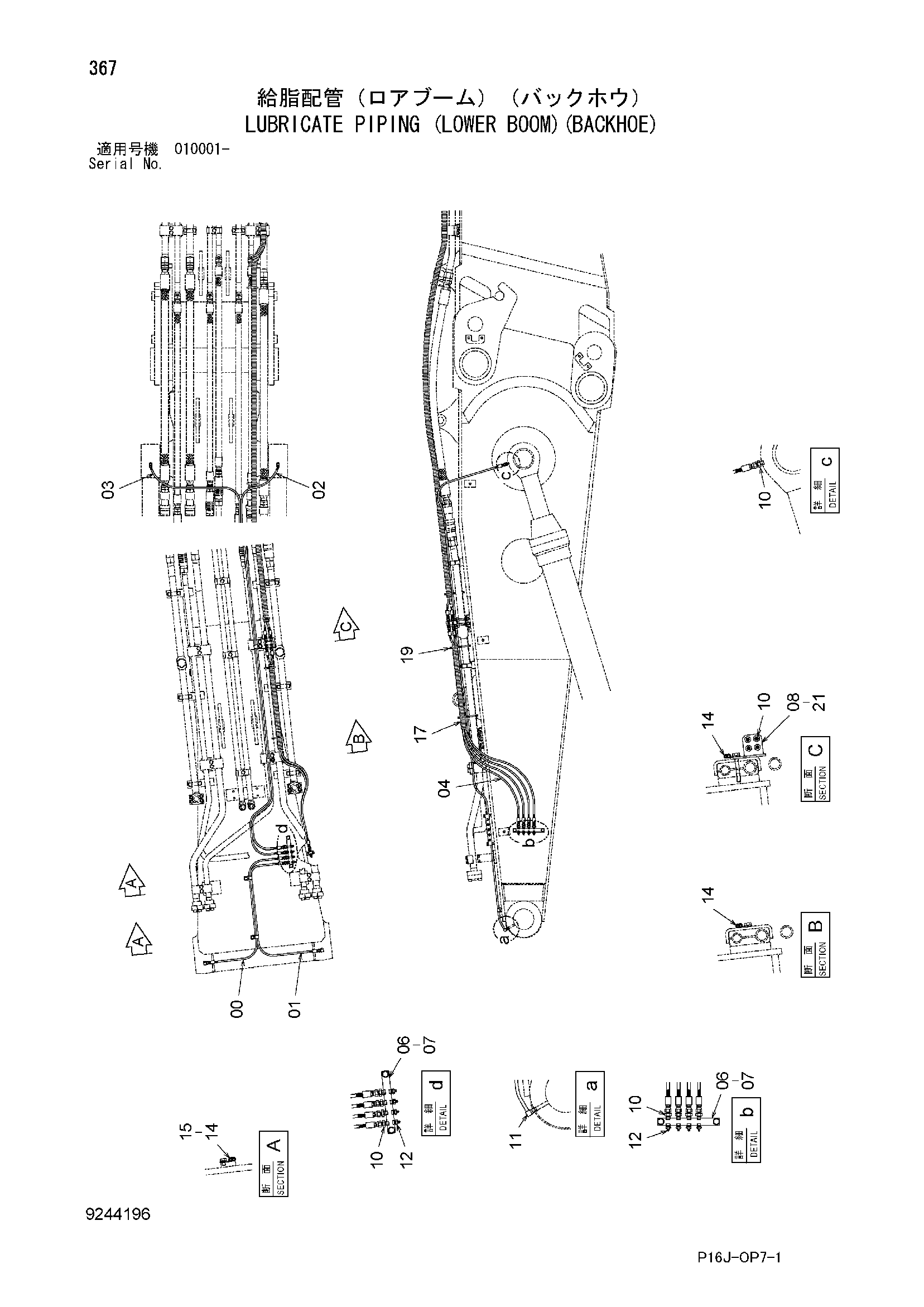

Заводская схема «Трубопроводы системы смазки (нижний стрела)(экскаватор)» для HITACHI ZX450. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4317872 | Нейлоновый шланг | 1 |
| 01 | 4450779 | Пластиковый шланг | 1 |
| 02 | 4296625 | Нейлоновый шланг | 1 |
| 03 | 4257291 | Нейлоновый шланг | 1 |
| 04 | 4271819 | Нейлоновый шланг | 4 |
| 06 | 4274903 | Блок | 2 |
| 07 | J271040 | Болт с шайбой | 4 |
| 07A | J901040 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | 9761799 | Блок | 1 |
| 10 | 4154651 | Угловой штуцер | 18 |
| 11 | 4154656 | Угловой штуцер | 2 |
| 12 | J75482 | Пресс-маслёнка | 8 |
| 14 | 4192018 | Зажим | 4 |
| 15 | J271016 | Болт с шайбой | 2 |
| 15A | J901016 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 17 | 4487204 | Защитный кожух | 1 |
| 19 | 4467676 | Ленточный зажим | 10 |
| 21 | J271290 | Болт с шайбой | 2 |
| 21A | J901290 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
