Слов обратные трубопроводы (подъём магнит)<230> — HITACHI ZX450

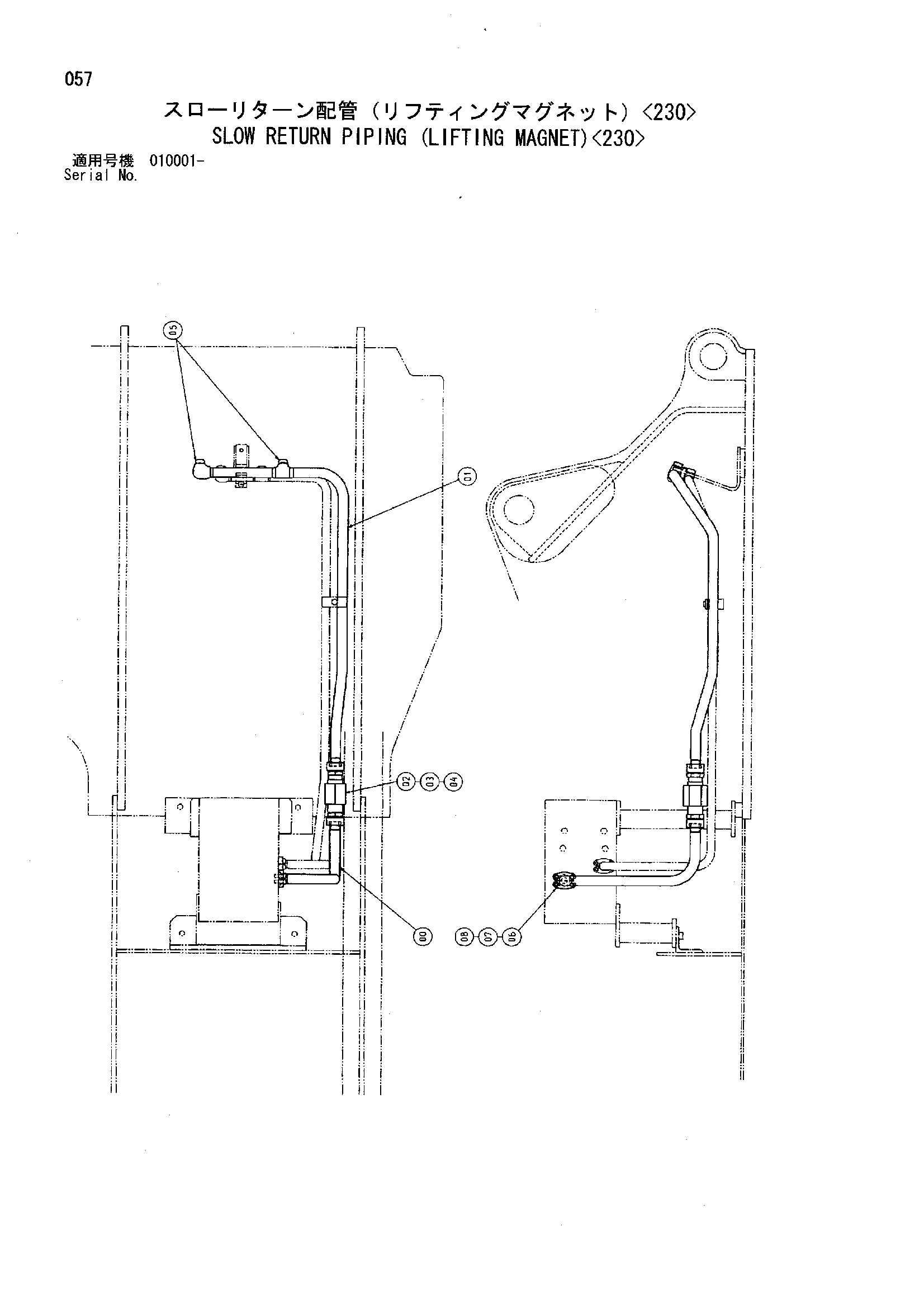

Заводская схема «Слов обратные трубопроводы (подъём магнит)<230>» для HITACHI ZX450. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8087097 | Трубка | 1 |
| 01 | 8087096 | Трубка | 1 |
| 02 | 9075046 | Клапан словретурн | 1 |
| 02A | 4506424 | Уплотнительное кольцо | 1 |
| 03 | A853180 | Адаптер | 2 |
| 04 | 4187329 | Уплотнительное кольцо | 2 |
| 05 | 4187308 | Уплотнительное кольцо | 2 |
| 06 | 962453 | Разъёмный фланец | 2 |
| 07 | 966993 | Уплотнительное кольцо | 1 |
| 08 | J781030 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
