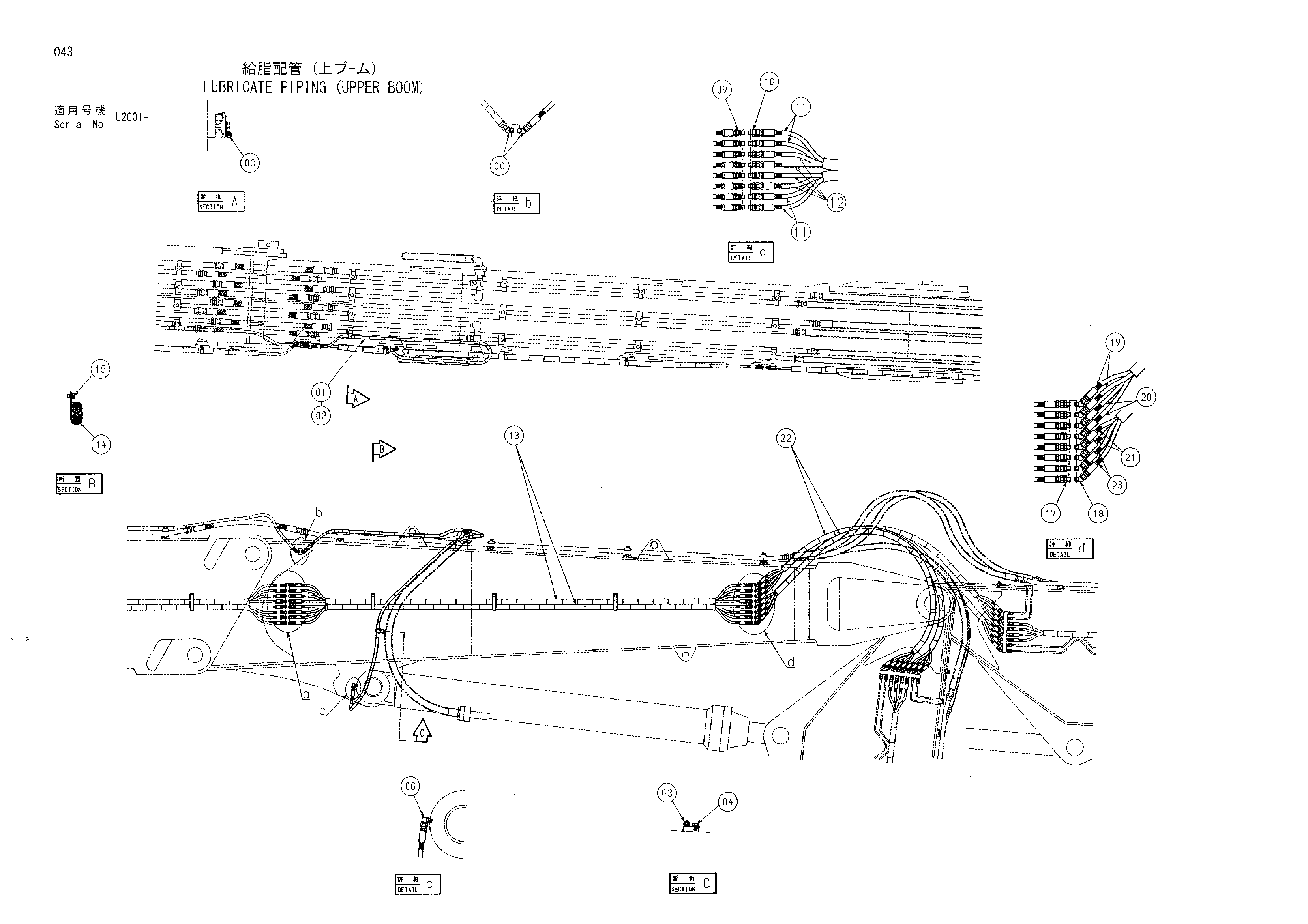

Трубопроводы системы смазки (верхний стрела) — HITACHI ZX450
Заводская схема «Трубопроводы системы смазки (верхний стрела)» для HITACHI ZX450. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4154655 | Угловой штуцер | 2 |
| 01 | 4269828 | Шланг | 1 |
| 02 | 4487206 | Защитный кожух | 1 |
| 03 | 4190253 | Зажим | 3 |
| 04 | J011016 | Болт с шайбой | 1 |
| 06 | 4154656 | Угловой штуцер | 1 |
| 09 | 4154655 | Угловой штуцер | 8 |
| 10 | 4154651 | Адаптер | 8 |
| 11 | 4487193 | Шланг | 4 |
| 12 | 4487194 | Шланг | 4 |
| 13 | 4487203 | Защитный кожух | 2 |
| 14 | 4470169 | Зажим | 3 |
| 15 | J271016 | Болт с шайбой | 3 |
| 17 | 4154651 | Адаптер | 8 |
| 18 | 4154655 | Угловой штуцер | 8 |
| 19 | 4239715 | Шланг | 2 |
| 20 | 4269812 | Шланг | 2 |
| 21 | 4269823 | Шланг | 2 |
| 22 | 4487204 | Защитный кожух | 2 |
| 23 | 4269824 | Шланг | 2 |
| 25 | 4121859 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
