Верхний рама — HITACHI ZX450

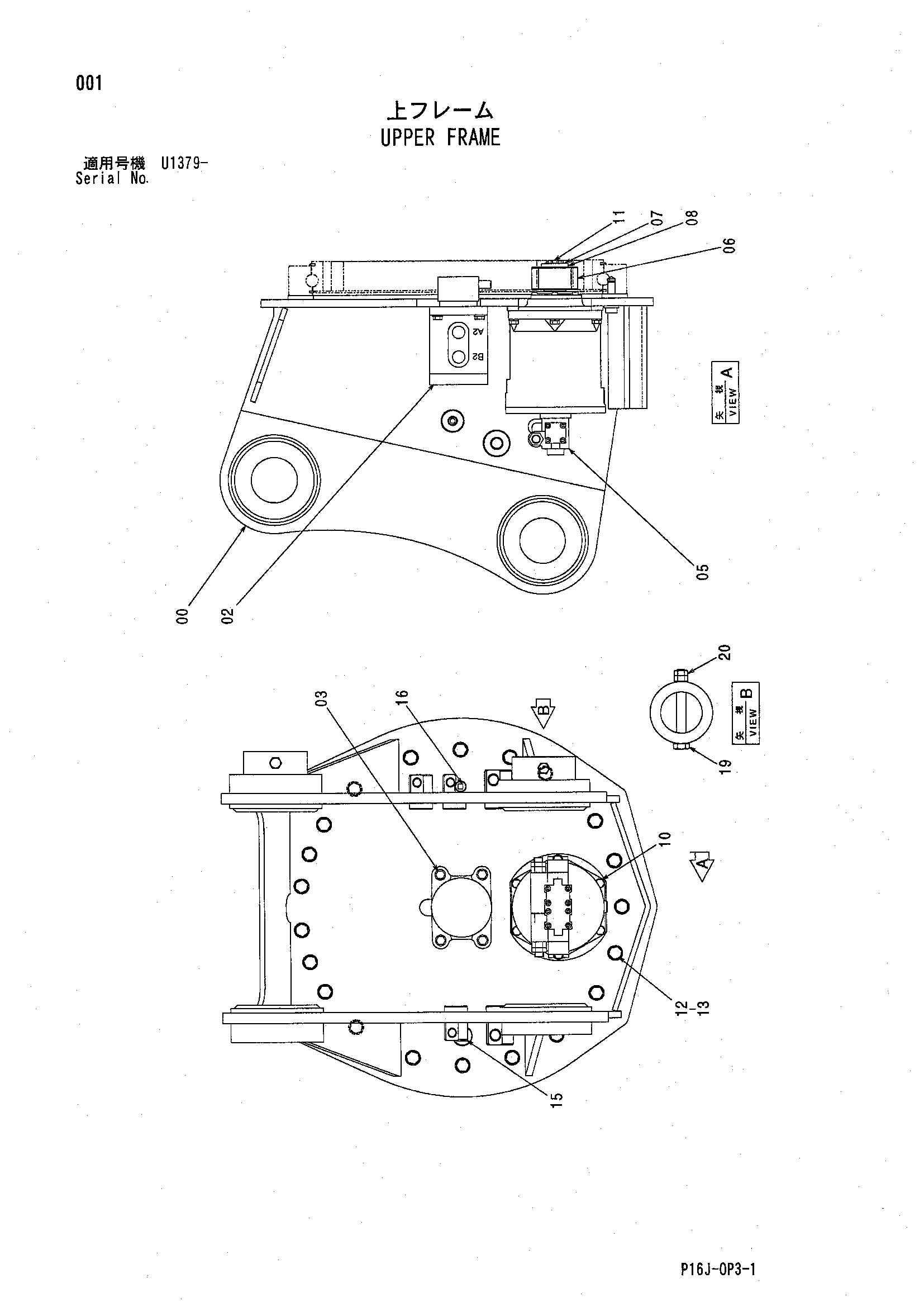

Заводская схема «Верхний рама» для HITACHI ZX450. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6023736 | Рама | 1 |
| 00A | 4271095 | Ограничитель | 2 |
| 02 | 4463490 | Центральный коллектор | 1 |
| 03 | J271240 | Болт с шайбой | 4 |
| 03A | J901240 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 05 | 4466355 | Гидромотор | 1 |
| 06 | 3101867 | Ведущая шестерня | 1 |
| 07 | 4617637 | Пластина | 1 |
| 08 | 4617638 | Ограничитель | 1 |
| 10 | J271245 | Болт с шайбой | 6 |
| 10A | J901245 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | J900820 | Болт | 2 |
| 12 | 4634780 | Болт | 21 |
| 13 | J222018 | Шайба | 21 |
| 15 | 94-2028 | Пробка | 1 |
| 16 | 94-2023 | Пробка | 1 |
| 19 | 4276312 | Болт | 2 |
| 20 | J951020 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
