Гидроцилиндр. <450, H, MT, MTH> — HITACHI ZX450

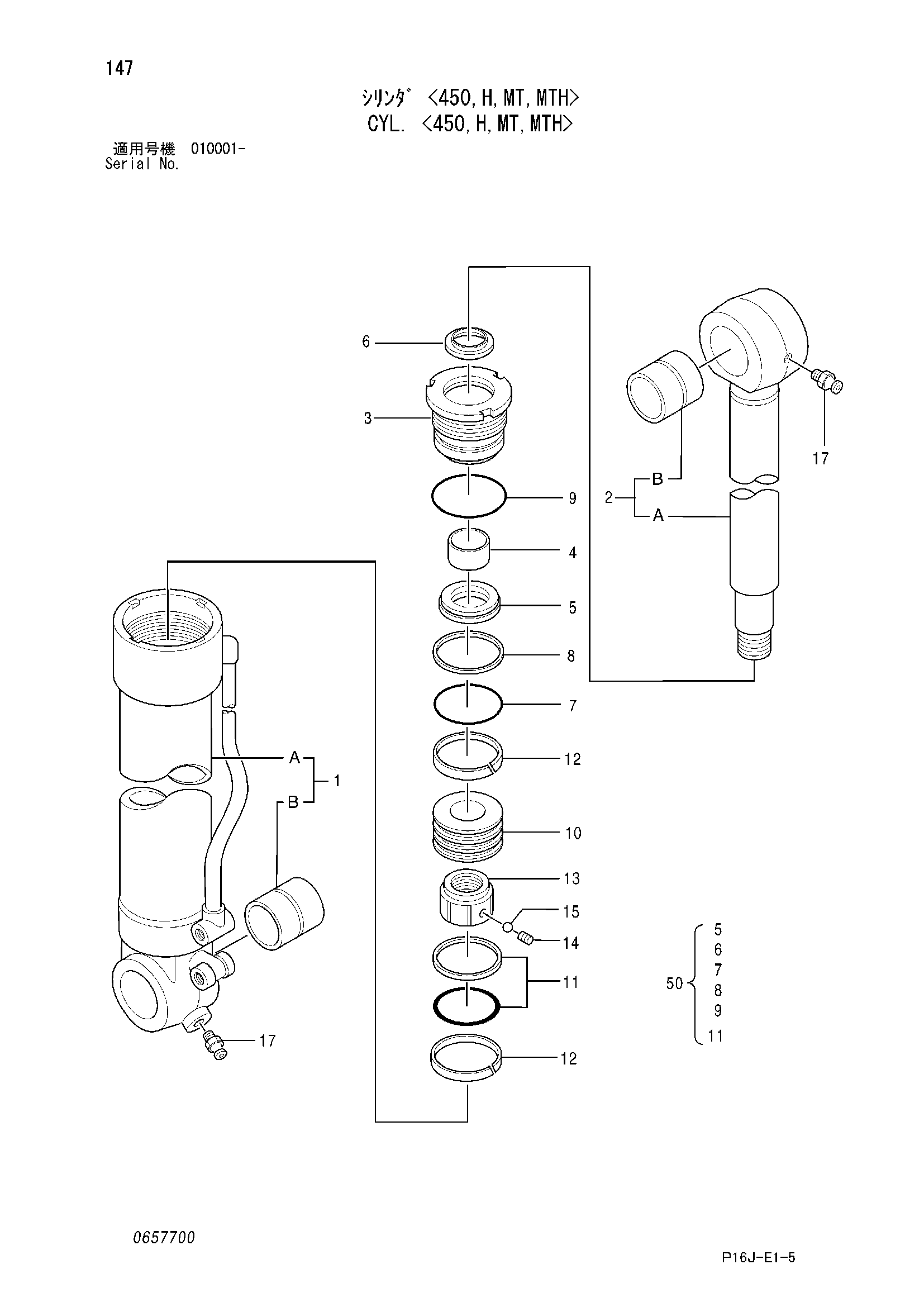

Заводская схема «Гидроцилиндр. <450, H, MT, MTH>» для HITACHI ZX450. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4344048 | Гидроцилиндр | 1 | |
| 1 | 0657701 | Труба гидроцилиндра в сборе | 1 |
| 1B | 0392602 | Втулка пальца | 1 |
| 2 | 0657702 | Шток поршня в сборе | 1 |
| 2B | 0392602 | Втулка пальца | 1 |
| 3 | 0657703 | Головка гидроцилиндра | 1 |
| 4 | 0657704 | Втулка | 1 |
| 5 | 4067131 | U-образная манжета | 1 |
| 6 | 0498205 | Грязесъёмное кольцо | 1 |
| 7 | A811125 | Уплотнительное кольцо | 1 |
| 8 | 0409906 | Опорное кольцо | 1 |
| 9 | A810130 | Уплотнительное кольцо | 1 |
| 10 | 0657705 | Поршень | 1 |
| 11 | 0254305 | Кольцо уплотнение в сборе | 1 |
| 12 | 0657706 | Направляющее кольцо | 2 |
| 13 | 0310511 | Гайка | 1 |
| 14 | 0309011 | Установочный винт | 1 |
| 15 | 0111707 | Стальной шарик | 1 |
| 17 | J75481 | Пресс-маслёнка | 2 |
| 50 | 4363078 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
