Удлинённый стрела 8.2M — HITACHI ZX450

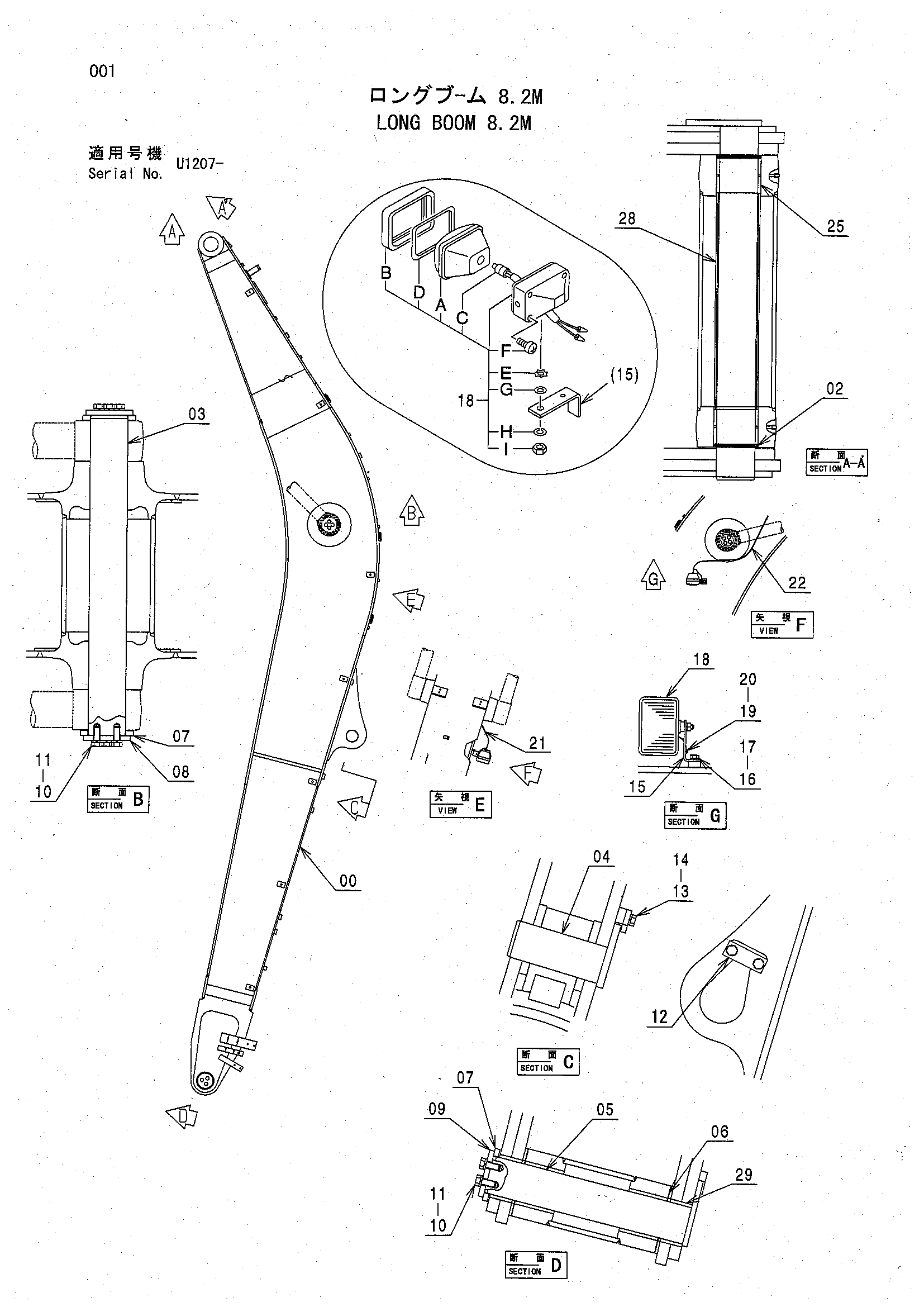

Заводская схема «Удлинённый стрела 8.2M» для HITACHI ZX450. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7047256 | Стрела | 1 |
| 02 | 4251752 | Пылезащитное уплотнение | 2 |
| 03 | 3038823 | Палец | 1 |
| 04 | 8053519 | Палец | 1 |
| 05 | 8043311 | Палец | 1 |
| 06 | 4232239 | Регулировочная шайба 1.2mm | 2 |
| 07 | 4040931 | Шайба | 3 |
| 08 | 4117700 | Ограничитель | 2 |
| 09 | 4206989 | Ограничитель | 1 |
| 10 | A590920 | Пружинная шайба | 11 |
| 11 | J912050 | Болт | 11 |
| 12 | 4122729 | Пластина | 1 |
| 13 | A590920 | Пружинная шайба | 2 |
| 14 | J912045 | Болт | 2 |
| 15 | 4224631 | Кронштейн | 1 |
| 16 | J901425 | Болт | 1 |
| 17 | A590914 | Пружинная шайба | 1 |
| 18 | 4326800 | Фара | 1 |
| 18A | 4326801 | Ленс блок | 1 |
| 18B | 4326802 | Рама | 1 |
| 18C | 4285648 | Лампа | 1 |
| 18D | 4326803 | Прокладка | 1 |
| 18E | 4307026 | Шайба | 1 |
| 18F | 4307027 | Винт | 1 |
| 18G | A590114 | Плоская шайба | 1 |
| 18H | A590914 | Пружинная шайба | 1 |
| 18I | J952014 | Гайка | 1 |
| 19 | M430610 | Винт | 1 |
| 20 | A590906 | Пружинная шайба | 1 |
| 21 | 4271788 | Жгут проводов | 1 |
| 22 | 4271787 | Жгут проводов | 1 |
| 25 | 3055205 | Втулка | 2 |
| 28 | 4334120 | Проставка | 1 |
| 29 | 4439033 | Втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
