Трубопроводы системы смазки (адаптер стрела) — HITACHI ZX450

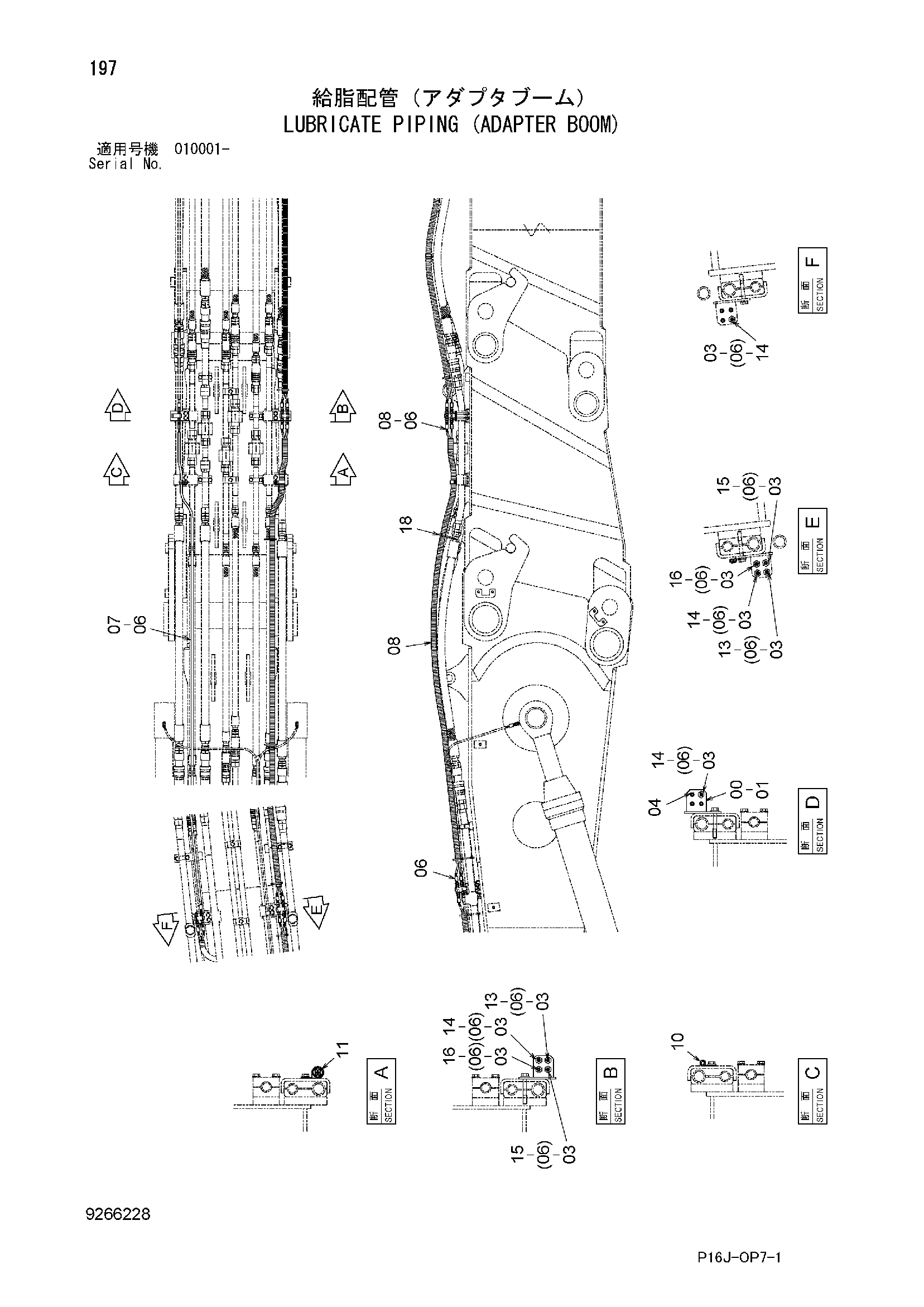

Заводская схема «Трубопроводы системы смазки (адаптер стрела)» для HITACHI ZX450. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9761799 | Блок | 2 |
| 01 | J271290 | Болт с шайбой | 4 |
| 01A | J901290 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 03 | 4154651 | Адаптер | 10 |
| 04 | 94-2022 | Пробка | 6 |
| 06 | 4622037 | Шланг | 5 |
| 07 | 4487206 | Защитный кожух | 1 |
| 08 | 4487204 | Защитный кожух | 1 |
| 10 | 4190253 | Зажим | 1 |
| 11 | 4190264 | Зажим | 1 |
| 13 | 4629639 | Зажим лента (RED) | 2 |
| 14 | 4629640 | Зажим лента (блуе) | 4 |
| 15 | 4629641 | Зажим лента (йеллов) | 2 |
| 16 | 4629642 | Зажим лента (греен) | 2 |
| 18 | 4467676 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
