Стрела трубопроводы (2) — HITACHI ZX450

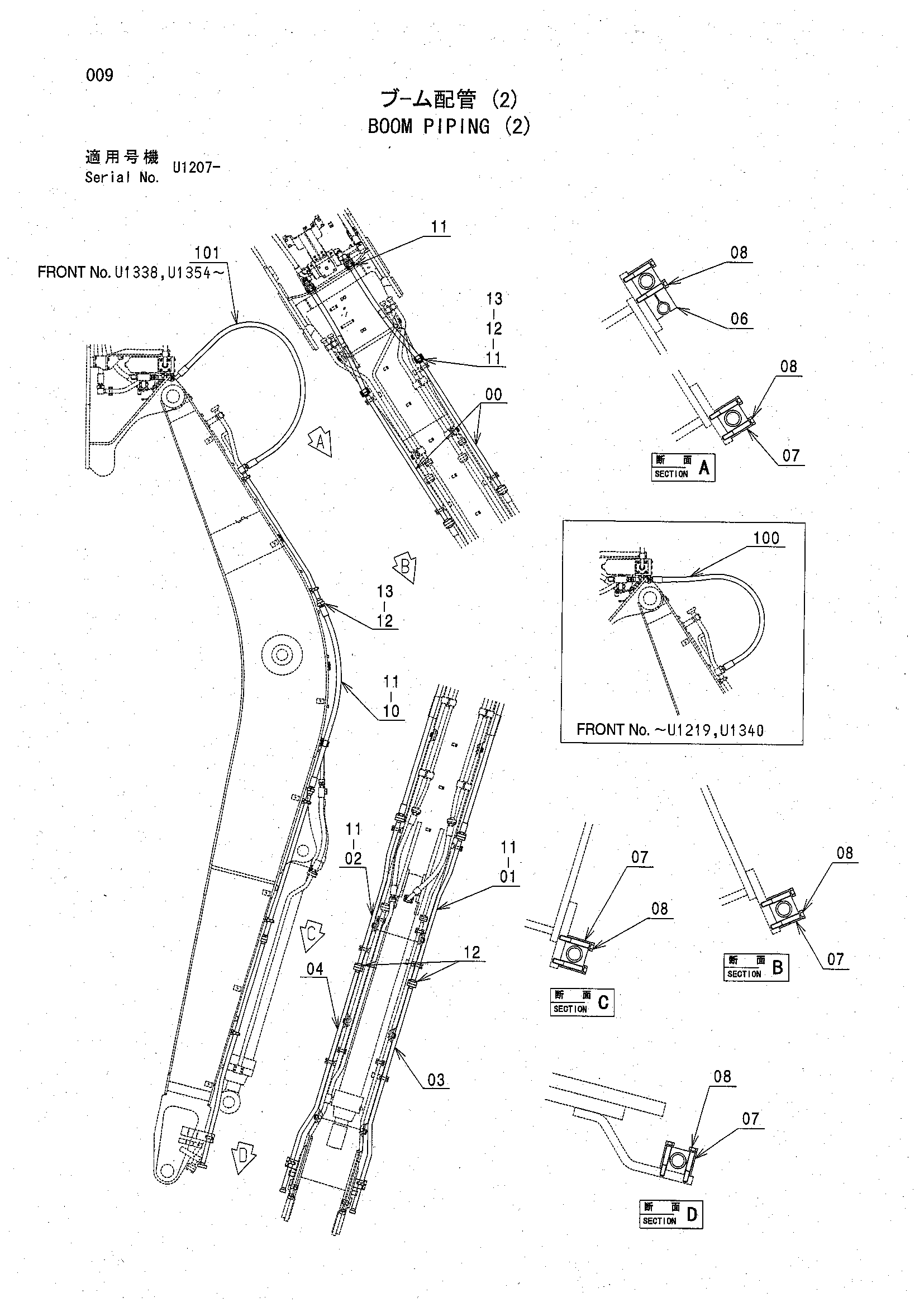

Заводская схема «Стрела трубопроводы (2)» для HITACHI ZX450. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8088194 | Трубка | 2 |
| 01 | 8088195 | Трубка | 1 |
| 02 | 8088196 | Трубка | 1 |
| 03 | 8088197 | Трубка | 1 |
| 04 | 8088198 | Трубка | 1 |
| 06 | 4347727 | Хомут трубки | 2 |
| 07 | 4334364 | Хомут трубки | 22 |
| 08 | J011285 | Болт с шайбой | 24 |
| 08 | J271285 замена: J901285 | Болт с шайбой | 24 |
| 08 | J271285 замена: J222012 | Болт с шайбой | 24 |
| 10 | 4343208 | Шланг | 2 |
| 11 | 4508805 | Уплотнительное кольцо | 10 |
| 12 | M341450 | Болт с внутренним шестигранником | 32 |
| 13 | 4089703 | Разъёмный фланец | 12 |
| 100 | 4344300 | Шланг | 2 |
| 100 | 4344300 | Шланг | 2 |
| 101 | 4630855 | Шланг | 2 |
| 101 | 4630855 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
