Рукоять трубопроводы (2) — HITACHI ZX450

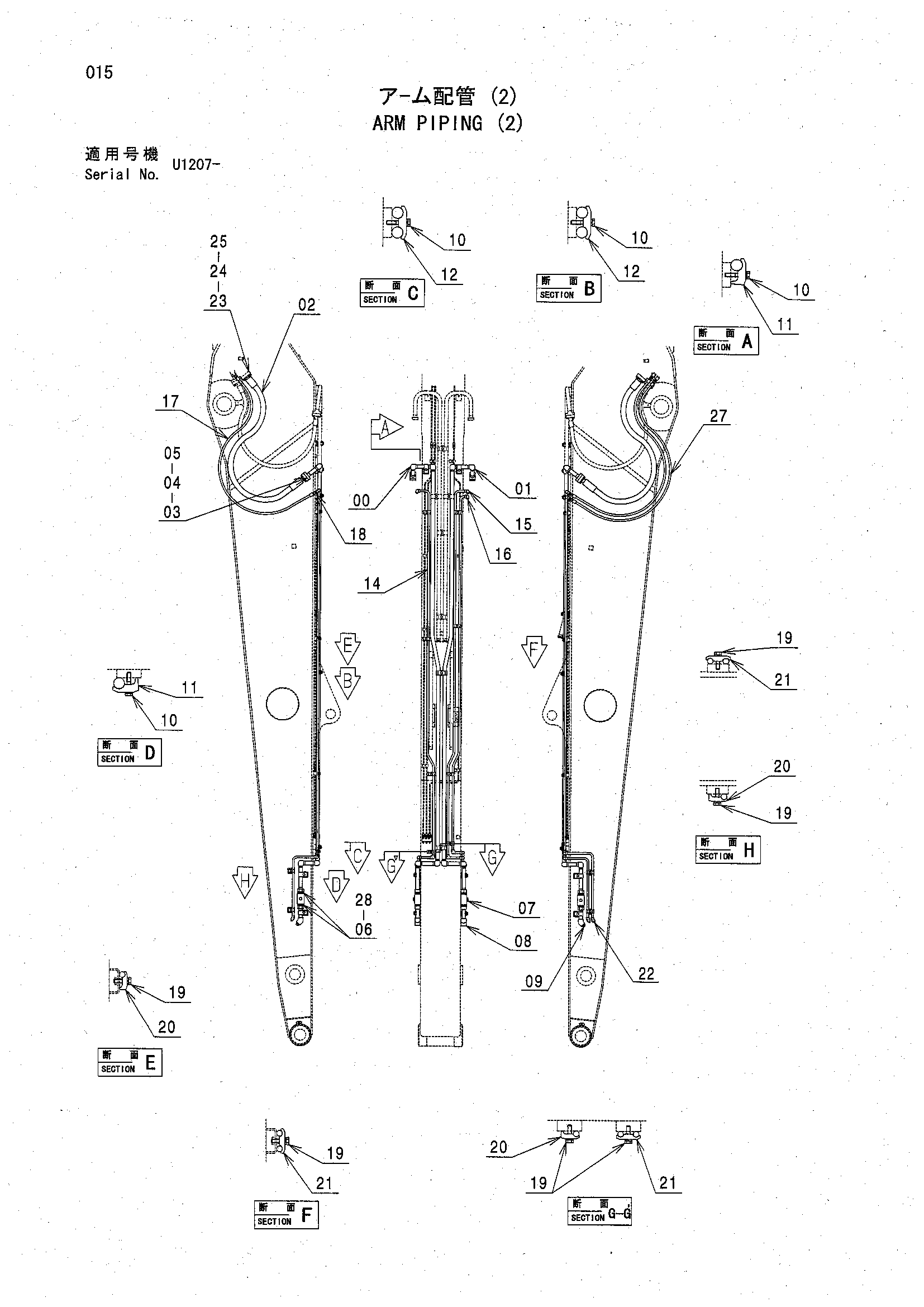

Заводская схема «Рукоять трубопроводы (2)» для HITACHI ZX450. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | TK30399 | Трубка | 1 |
| 00 | 8097945 | Трубка | 1 |
| 01 | TK30400 | Трубка | 1 |
| 01 | 8097946 | Трубка | 1 |
| 02 | TK41059 | Шланг | 2 |
| 02 | 4479923 | Шланг | 2 |
| 03 | M341240 | Болт с внутренним шестигранником | 8 |
| 04 | 4085560 | Разъёмный фланец | 4 |
| 05 | 966993 | Уплотнительное кольцо | 2 |
| 06 | 4205196 | Адаптер | 4 |
| 06A | 4506429 | Уплотнительное кольцо | 1 |
| 07 | 4432055 | Запорный клапан | 2 |
| 08 | 9745110 | Трубка | 2 |
| 09 | 94-2026 | Пробка | 2 |
| 10 | J271265 | Болт с шайбой | 10 |
| 10A | J901265 | Болт | 1 |
| 10B | J222012 | Плоская шайба | 1 |
| 11 | 4190127 | Хомут трубки | 6 |
| 12 | 4189860 | Хомут трубки | 4 |
| 14 | TK30383 | Трубка | 1 |
| 14 | 8097942 | Трубка | 1 |
| 15 | TK30384 | Трубка | 1 |
| 15 | 8097943 | Трубка | 1 |
| 16 | TK30385 | Трубка | 1 |
| 16 | 8097944 | Трубка | 1 |
| 17 | TK41060 | Шланг | 2 |
| 17 | 4369368 | Шланг | 2 |
| 18 | 4154652 | Адаптер | 3 |
| 19 | J271245 | Болт с шайбой | 12 |
| 19A | J901245 | Болт | 1 |
| 19B | J222012 | Плоская шайба | 1 |
| 20 | 4190124 | Хомут трубки | 6 |
| 21 | 4189858 | Хомут трубки | 6 |
| 22 | 94-2023 | Пробка | 3 |
| 23 | 4089703 | Разъёмный фланец | 4 |
| 24 | M341445 | Болт с внутренним шестигранником | 8 |
| 25 | 4508805 | Уплотнительное кольцо | 2 |
| 27 | 4479924 | Шланг | 1 |
| 28 | 4187329 | Уплотнительное кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
