Пилотные гидролинии (експансионал рама) — HITACHI ZX450

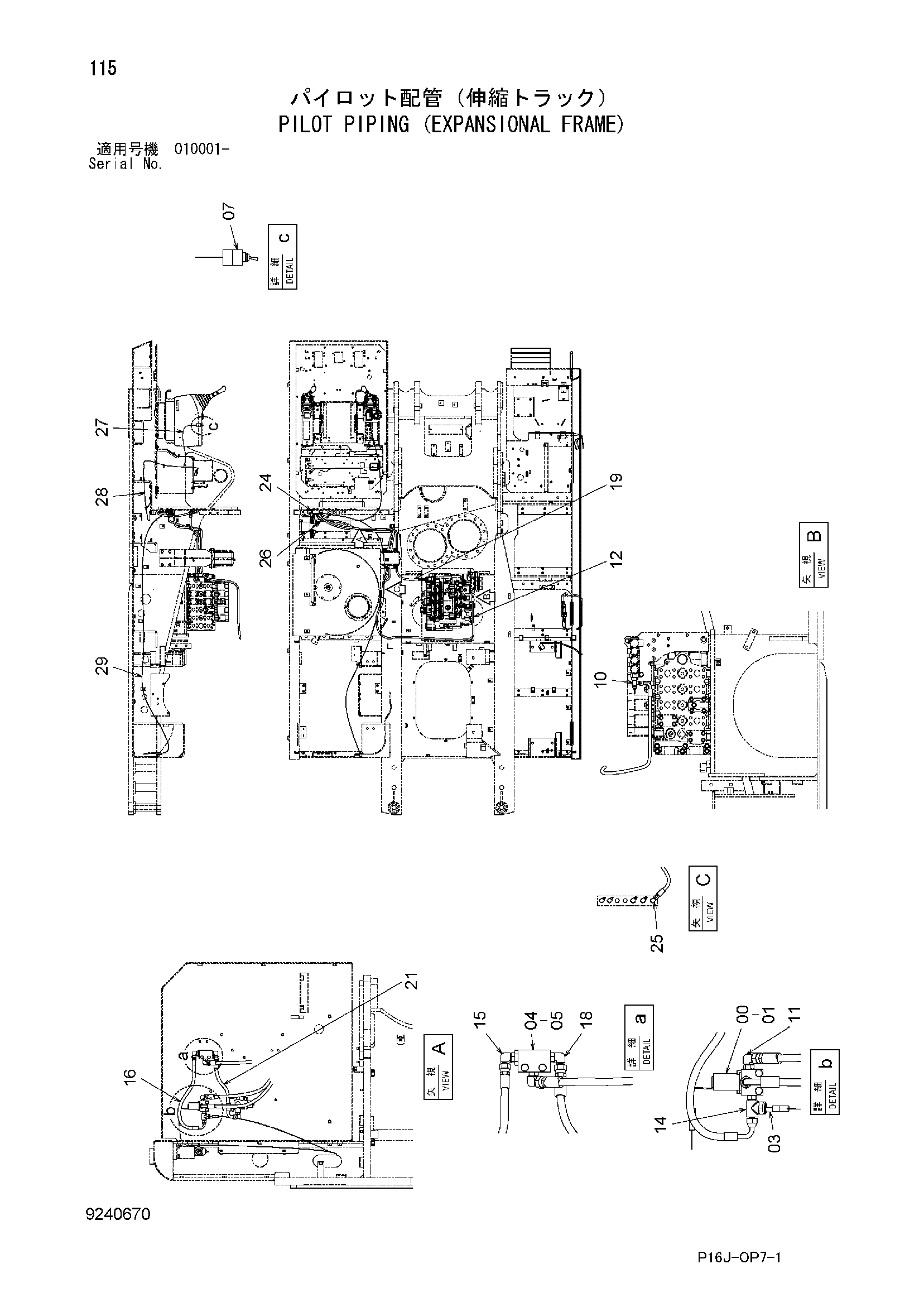

Заводская схема «Пилотные гидролинии (експансионал рама)» для HITACHI ZX450. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4261289 | Электромагнитный клапан | 1 |
| 01 | J260865 | Болт с шайбой | 2 |
| 01A | J900865 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 03 | 4436535 | Датчик давления | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4203447 | Челночный клапан | 1 |
| 05 | J260850 | Болт с шайбой | 2 |
| 05A | J900850 | Болт | 1 |
| 05B | A590108 | Плоская шайба | 1 |
| 07 | 4471531 | Выключатель | 1 |
| 10 | 4303003 | Тройник | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | A852323 | Угловой штуцер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4454301 | Шланг | 1 |
| 14 | 4364784 | Тройник | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | A852322 | Угловой штуцер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4618606 | Шланг | 1 |
| 18 | A852323 | Угловой штуцер | 2 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4463084 | Шланг | 1 |
| 21 | 4229857 | Шланг | 1 |
| 24 | A852123 | Адаптер | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | A852333 | Угловой штуцер | 1 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 4451722 | Шланг | 1 |
| 27 | 3102040 | Жгут проводов | 1 |
| 28 | 4625919 | Жгут проводов | 1 |
| 29 | 4625917 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
