Рычаг управления (ход) — HITACHI ZX450

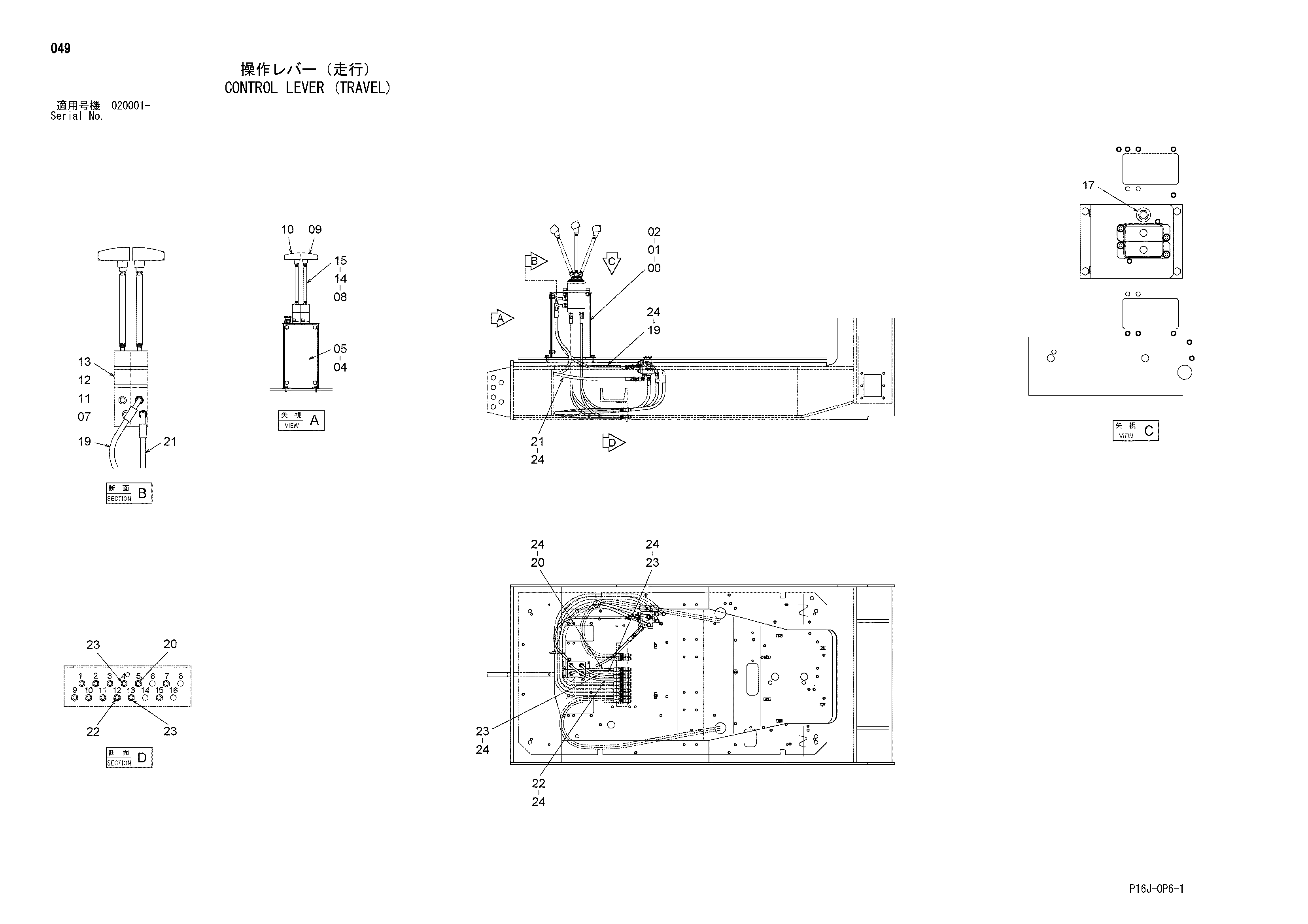

Заводская схема «Рычаг управления (ход)» для HITACHI ZX450. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7051311 | Короб | 1 |
| 01 | J901025 | Болт | 4 |
| 02 | A590910 | Пружинная шайба | 4 |
| 04 | 3108670 | Крышка | 1 |
| 05 | J271025 | Болт с шайбой | 4 |
| 05A | J901025 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 07 | 4652409 | Пилотный клапан | 1 |
| 08 | 8106241 | Рычаг | 2 |
| 09 | 2051176 | Рукоятка | 1 |
| 10 | 2051177 | Рукоятка | 1 |
| 11 | J781035 | Болт с внутренним шестигранником | 4 |
| 12 | A590110 | Плоская шайба | 4 |
| 13 | A590910 | Пружинная шайба | 4 |
| 14 | 4424185 | Гайка | 2 |
| 15 | J950012 | Гайка | 2 |
| 17 | 4659042 | Выключатель пусхбут. | 1 |
| 19 | 4452732 | Шланг | 1 |
| 20 | 4474668 | Шланг | 1 |
| 21 | 4479838 | Шланг | 1 |
| 22 | 4489602 | Шланг | 1 |
| 23 | 4644363 | Шланг | 2 |
| 24 | A852123 | Адаптер | 6 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
