Крышка (1)(STD.)(нарров) — HITACHI ZX450

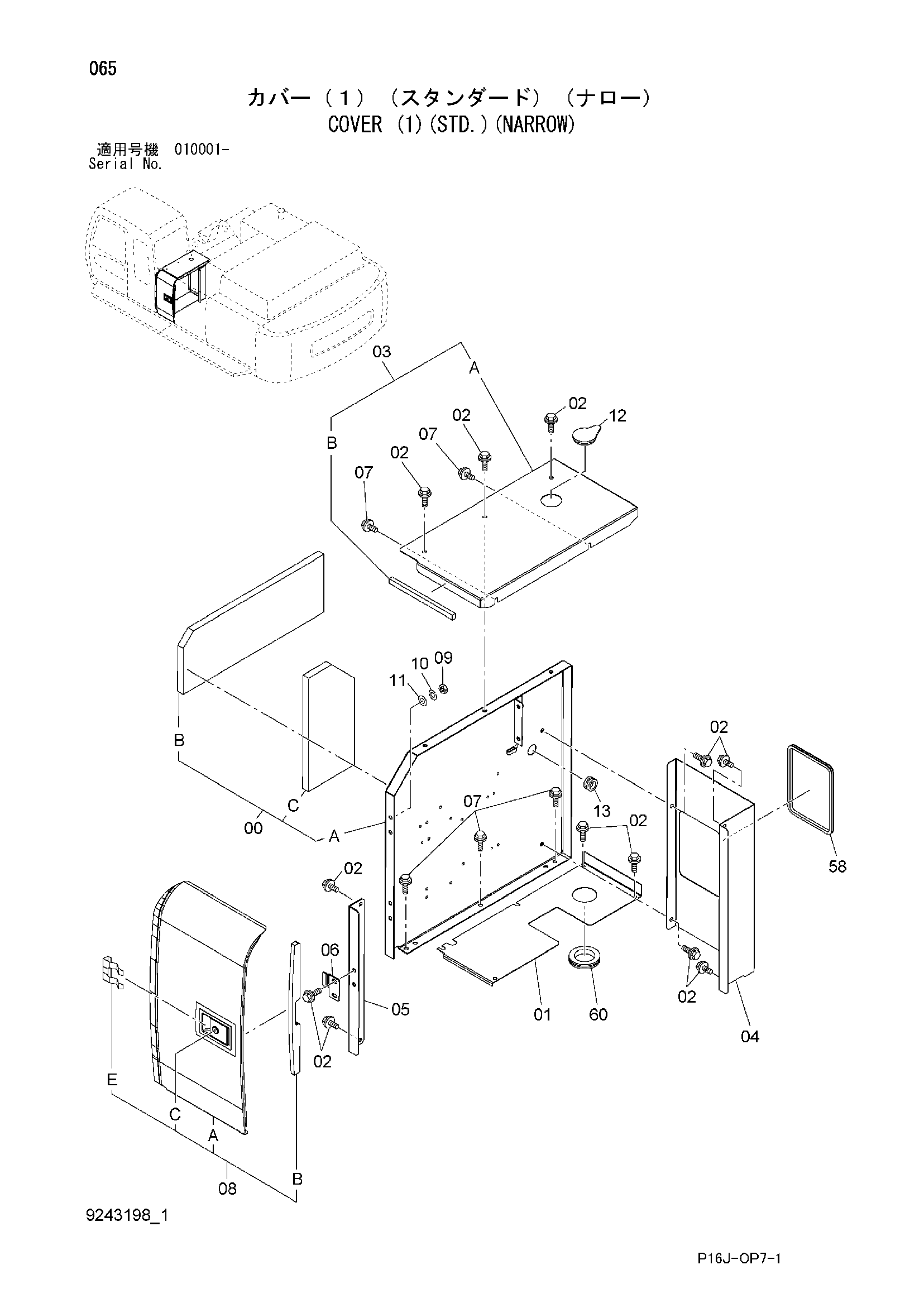

Заводская схема «Крышка (1)(STD.)(нарров)» для HITACHI ZX450. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8096873 | Крышка в сборе | 1 |
| 00A | 7046598 | Крышка | 1 |
| 00B | 4446228 | Резиновая прокладка | 1 |
| 00C | 4622228 | Резиновая прокладка | 1 |
| 01 | 3102506 | Крышка | 1 |
| 01 | 3103689 | Крышка | 1 |
| 02 | J271235 | Болт с шайбой | 14 |
| 02A | J901235 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 03 | 8090531 | Крышка в сборе | 1 |
| 03A | 3090820 | Крышка | 1 |
| 03B | 4485885 | Резиновая прокладка | 1 |
| 04 | 2051412 | Крышка | 1 |
| 05 | 8080009 | Кронштейн | 1 |
| 06 | 4454860 | Ограничитель | 1 |
| 07 | J281235 | Болт с шайбой | 5 |
| 07A | J901235 | Болт | 1 |
| 07B | 4249324 | Шайба | 1 |
| 08 | 7043594 | Дверь в сборе | 1 |
| 08A | 6020439 | Дверь | 1 |
| 08B | 4446369 | Резиновая прокладка | 1 |
| 08C | 4409396 | Гидроцилиндр. блокировка | 1 |
| 08E | 4461342 | Зажим | 1 |
| 09 | J950012 | Гайка | 4 |
| 10 | A590912 | Пружинная шайба | 4 |
| 11 | A590112 | Плоская шайба | 4 |
| 12 | 3058180 | Резиновая втулка | 1 |
| 13 | 4210485 | Резиновая втулка | 1 |
| 58 | 4449136 | Уплотнительная окантовка | 1 |
| 60 | 4084525 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
