Механизм поворота — HITACHI ZX450

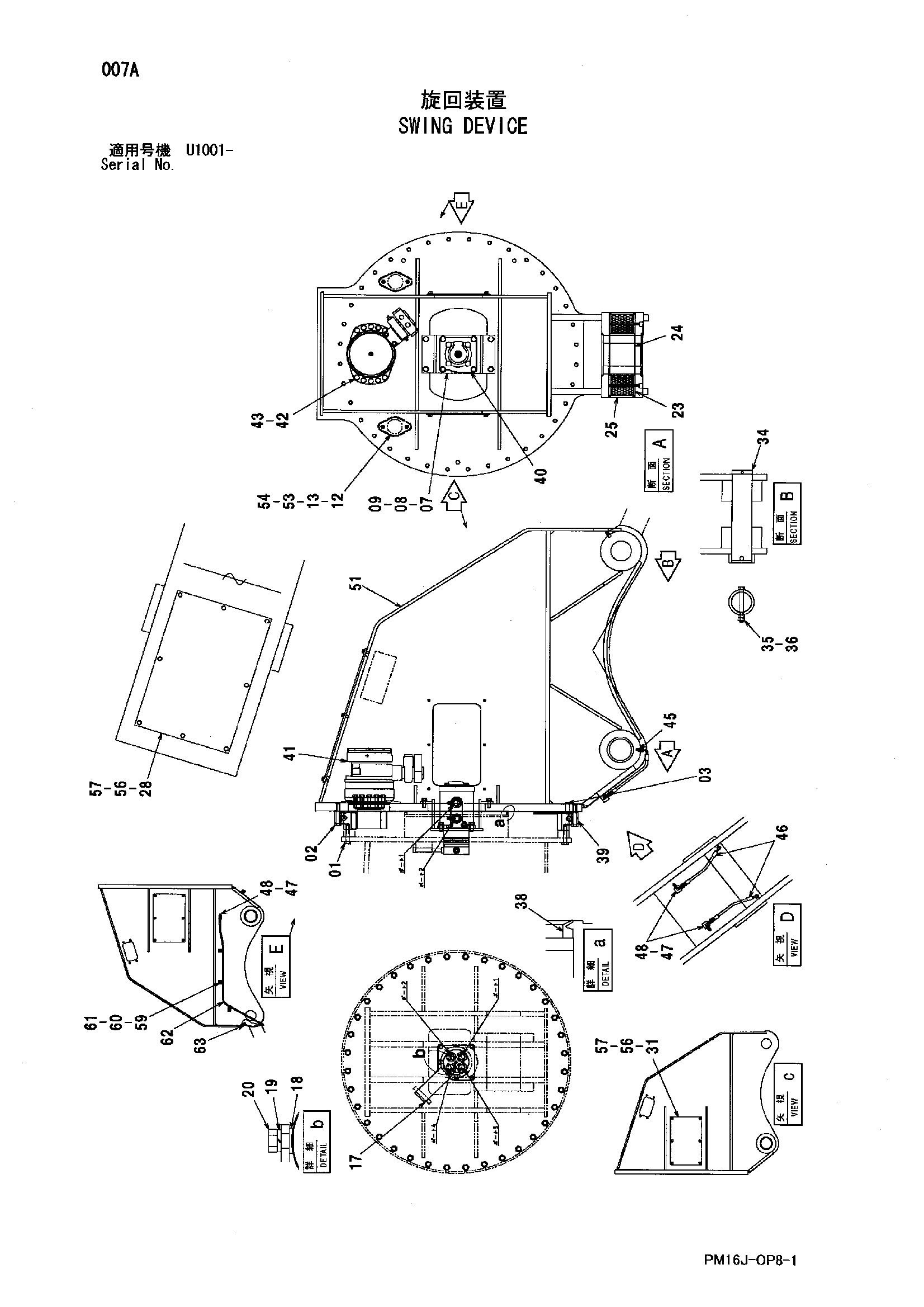

Заводская схема «Механизм поворота» для HITACHI ZX450. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	J832090	Болт	36
02	J922002	Болт	36
03	4625287	Установочный штифт	3
07	8099624	Кронштейн	1
08	J921640	Болт	8
09	A590916	Пружинная шайба	8
12	4161735	Манжета	2
13	4255799	Крышка	2
17	8097819	Ограничитель	1
18	4114404	Шайба	2
19	A590914	Пружинная шайба	2
20	J901435	Болт	2
23	3055205	Втулка	2
24	4334122	Проставка	1
25	4251752	Пылезащитное уплотнение	2
28	3103120	Крышка	1
31	3103121	Крышка	2
34	3103055	Палец	1
35	J932013	Болт	1
36	J951020	Гайка	2
38	4624021	Пылезащитное уплотнение	1
39	9148123	Подшипник поворот	1
40	9183296	Центральный коллектор	1
41	4632627	Гидромотор	1
42	M341850	Болт с внутренним шестигранником	6
42	J921660	Болт	10
43	A590916	Пружинная шайба	10
45	J75481	Пресс-маслёнка	2
45	4298744	Адаптер	2
46	4452734	Шланг	2
47	4154651	Адаптер	3
48	J75482	Пресс-маслёнка	3
51	5009755	Рама	1
51	7047955	Рама	1
53	4609833	Болт с шайбой	4
53	J921025	Болт	4
54	A590910	Пружинная шайба	4
56	4609016	Болт с шайбой	20
56	J921230	Болт	20
57	A590912	Пружинная шайба	20
59	4190274	Зажим	3
60	J921020	Болт	3
61	A590910	Пружинная шайба	3
62	4457101	Шланг	1
63	4154656	Угловой штуцер	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX450 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
