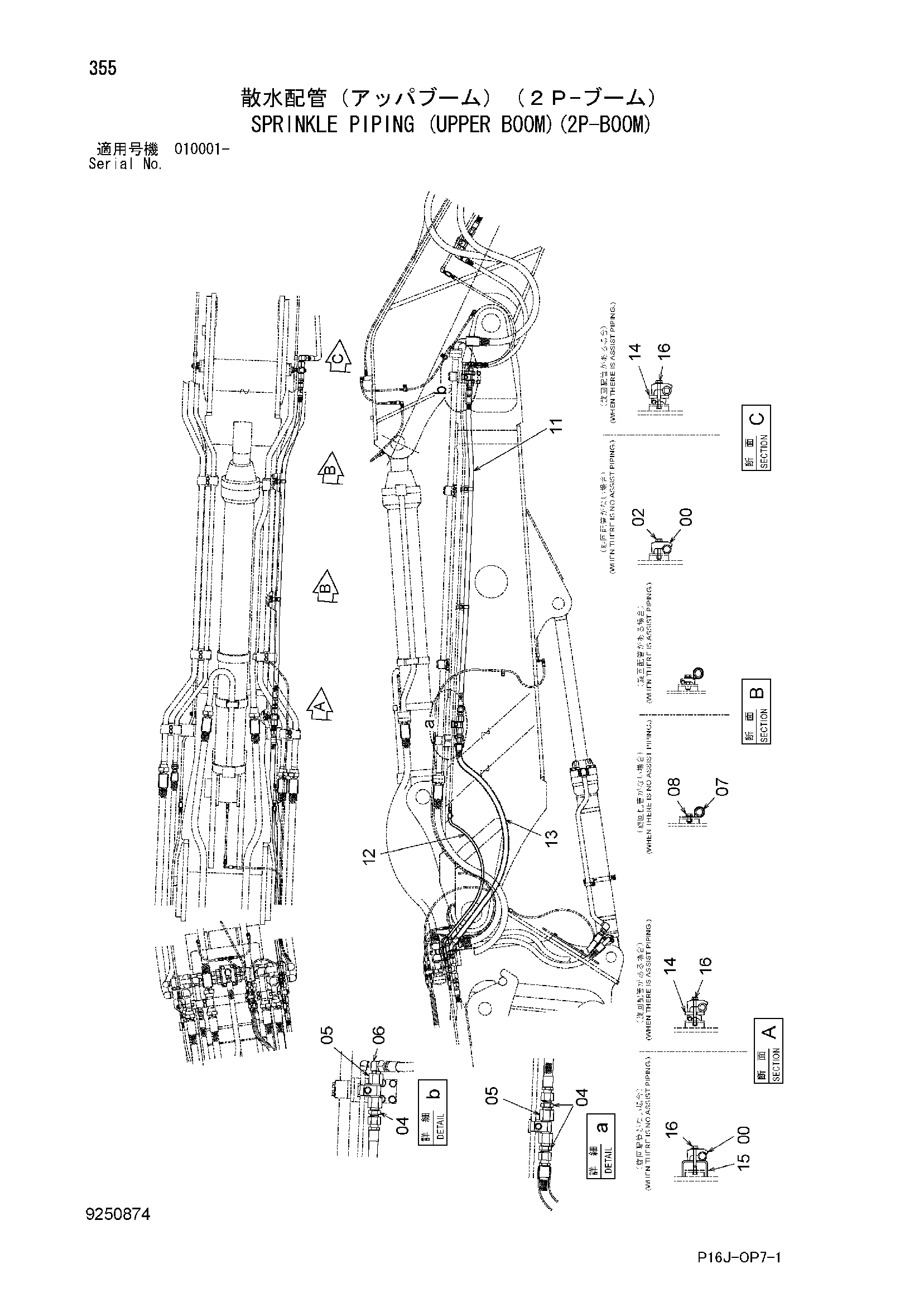

Орошение трубопроводы (верхний стрела)(2P-BOOM) — HITACHI ZX450
Заводская схема «Орошение трубопроводы (верхний стрела)(2P-BOOM)» для HITACHI ZX450. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4190127 | Хомут трубки | 2 |
| 02 | J271270 | Болт с шайбой | 1 |
| 02A | J901270 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 04 | 94-1305 | Адаптер | 3 |
| 05 | 4610917 | Трубка | 2 |
| 06 | 94-1405 | Угловой штуцер | 1 |
| 07 | 4190264 | Зажим | 2 |
| 08 | J271225 | Болт с шайбой | 2 |
| 08A | J901225 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 11 | 4268956 | Шланг | 1 |
| 12 | 4637558 | Шланг | 1 |
| 13 | 4643186 | Шланг | 1 |
| 14 | 4643154 | Проставка | 2 |
| 15 | 4643155 | Проставка | 1 |
| 16 | J271200 | Болт с шайбой | 2 |
| 16A | J901200 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
