Напорные трубопроводы — HITACHI ZX450

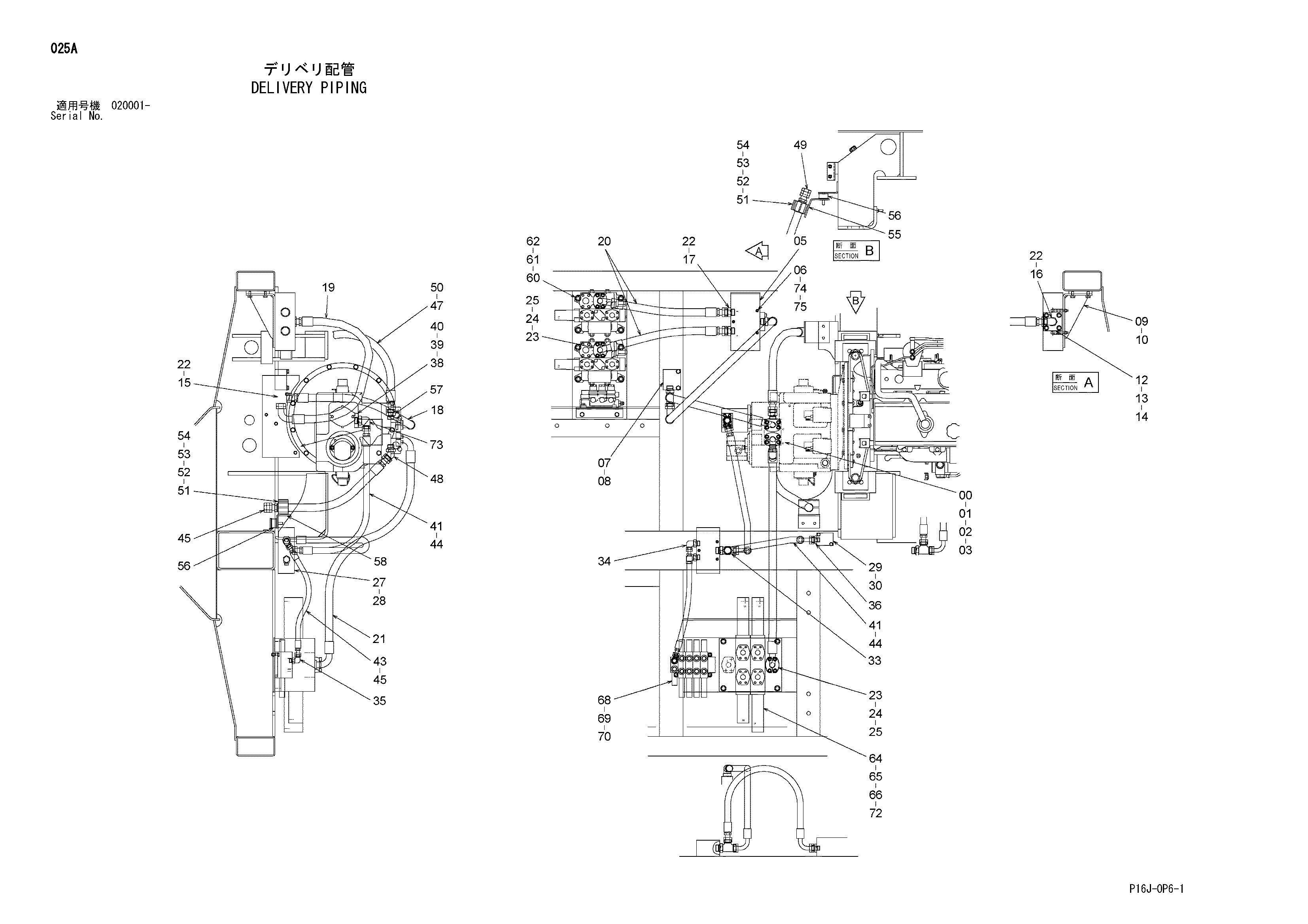

Заводская схема «Напорные трубопроводы» для HITACHI ZX450. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2043824 | Блок | 1 |
| 01 | M341211 | Болт с внутренним шестигранником | 8 |
| 02 | 966993 | Уплотнительное кольцо | 4 |
| 03 | 4085560 | Разъёмный фланец | 4 |
| 05 | 4652407 | Клапан дивидер | 1 |
| 06 | M340880 | Болт с внутренним шестигранником | 3 |
| 07 | 4652408 | Предохранительный клапан | 1 |
| 08 | J271075 | Болт с шайбой | 2 |
| 08A | J901075 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | 8104252 | Кронштейн | 1 |
| 10 | J271225 | Болт с шайбой | 4 |
| 10A | J901225 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 12 | 4659080 | Фланец | 1 |
| 13 | M341645 | Болт с внутренним шестигранником | 4 |
| 14 | A811050 | Уплотнительное кольцо | 1 |
| 15 | A853488 | Тройник | 1 |
| 15A | 4506429 | Уплотнительное кольцо | 1 |
| 16 | A853388 | Угловой штуцер | 1 |
| 16A | 4506429 | Уплотнительное кольцо | 1 |
| 17 | A853188 | Адаптер | 2 |
| 17A | 4506429 | Уплотнительное кольцо | 1 |
| 18 | 4479262 | Шланг | 1 |
| 19 | 4307340 | Шланг | 1 |
| 20 | 4659052 | Шланг | 2 |
| 21 | 4659053 | Шланг | 1 |
| 22 | 4187328 | Уплотнительное кольцо | 5 |
| 23 | 4085560 | Разъёмный фланец | 6 |
| 24 | 966993 | Уплотнительное кольцо | 3 |
| 25 | M341240 | Болт с внутренним шестигранником | 12 |
| 27 | 4653134 | Клапан дивидер | 1 |
| 28 | M340860 | Болт с внутренним шестигранником | 3 |
| 29 | 4653215 | Предохранительный клапан | 1 |
| 30 | J260860 | Болт с шайбой | 2 |
| 30A | J900860 | Болт | 1 |
| 30B | A590108 | Плоская шайба | 1 |
| 33 | A853486 | Тройник | 1 |
| 33A | 4506429 | Уплотнительное кольцо | 1 |
| 34 | A853364 | Угловой штуцер | 2 |
| 34A | 4506424 | Уплотнительное кольцо | 1 |
| 35 | A853344 | Угловой штуцер | 1 |
| 35A | 4506418 | Уплотнительное кольцо | 1 |
| 36 | A853146 | Адаптер | 1 |
| 36A | 4506418 | Уплотнительное кольцо | 1 |
| 38 | 4659081 | Фланец | 1 |
| 39 | M341025 | Болт с внутренним шестигранником | 4 |
| 40 | A810035 | Уплотнительное кольцо | 1 |
| 41 | 4250199 | Шланг | 2 |
| 43 | 4312283 | Шланг | 1 |
| 44 | 4187308 | Уплотнительное кольцо | 3 |
| 45 | 4138938 | Уплотнительное кольцо | 2 |
| 47 | 4286812 | Шланг | 2 |
| 48 | 4270315 | Угловой штуцер | 1 |
| 48A | 4506429 | Уплотнительное кольцо | 1 |
| 49 | 4210056 | Пробка | 2 |
| 50 | 4187328 | Уплотнительное кольцо | 4 |
| 51 | 4349621 | Хомут шланга | 4 |
| 52 | 4341803 | Пластина | 2 |
| 53 | 4349648 | Проставка | 4 |
| 54 | J271200 | Болт с шайбой | 4 |
| 54A | J901200 | Болт | 1 |
| 54B | J222012 | Шайба | 1 |
| 55 | 9756342 | Кронштейн | 1 |
| 56 | 4354592 | Резиновая прокладка | 4 |
| 57 | A853188 | Адаптер | 1 |
| 57A | 4506429 | Уплотнительное кольцо | 1 |
| 58 | 9757386 | Кронштейн | 1 |
| 60 | 4466427 | Гидрораспределитель | 2 |
| 61 | J901650 | Болт | 8 |
| 62 | A590916 | Пружинная шайба | 8 |
| 64 | 4652411 | Гидрораспределитель | 1 |
| 65 | J901655 | Болт | 4 |
| 66 | A590916 | Пружинная шайба | 4 |
| 68 | 4652410 | Гидрораспределитель | 1 |
| 69 | J271035 | Болт с шайбой | 4 |
| 69A | J901035 | Болт | 1 |
| 69B | J222010 | Шайба | 1 |
| 70 | J950010 | Гайка | 4 |
| 72 | 4660144 | Золотник | 1 |
| 73 | A853366 | Угловой штуцер | 1 |
| 73A | 4506424 | Уплотнительное кольцо | 1 |
| 74 | J950008 | Гайка | 3 |
| 75 | A590108 | Плоская шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
