Сигнализация — HITACHI ZX450

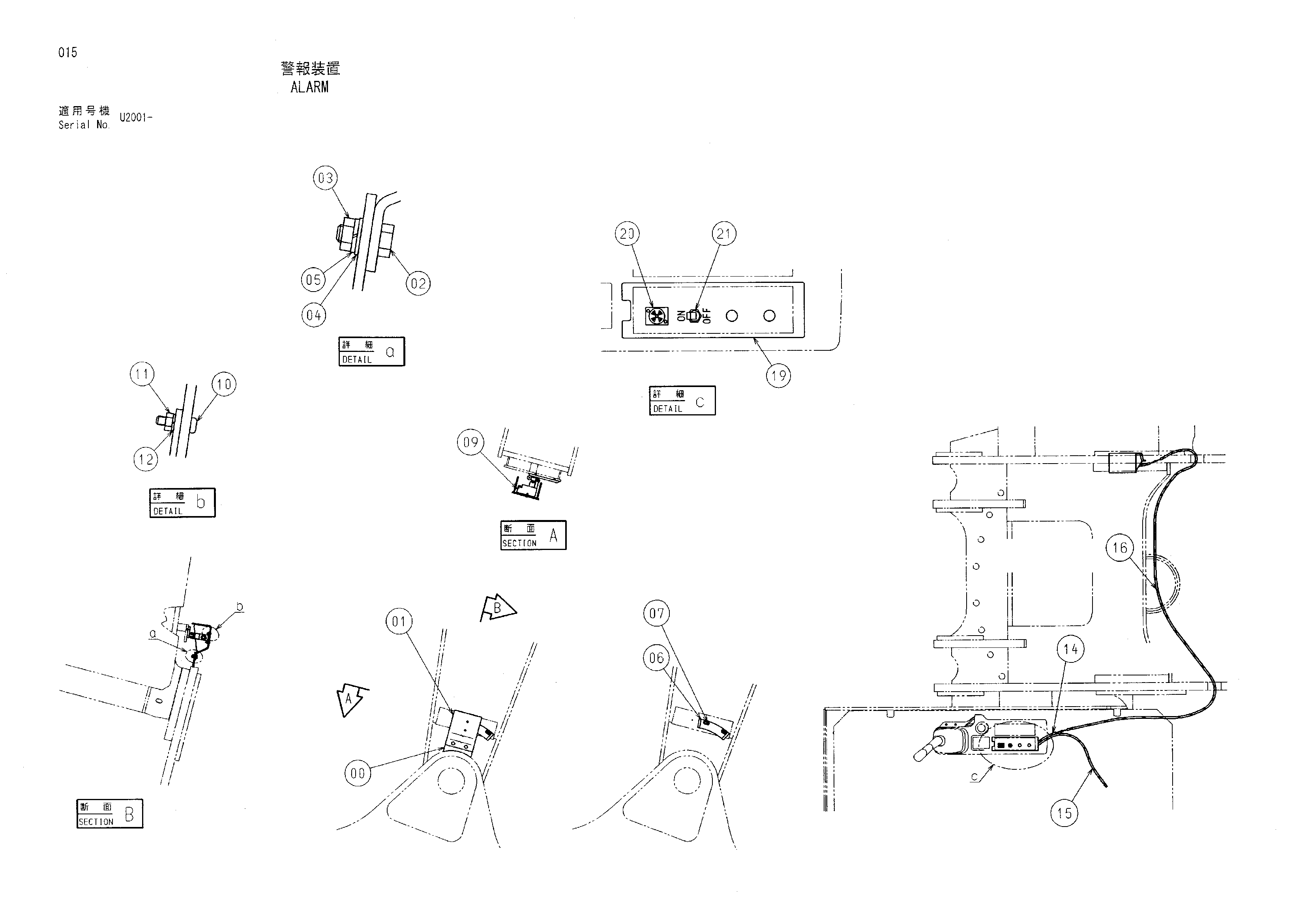

Заводская схема «Сигнализация» для HITACHI ZX450. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4487208 | Кронштейн | 1 |
| 01 | 9759522 | Кронштейн | 1 |
| 02 | J900820 | Болт | 2 |
| 03 | M500807 | Гайка | 2 |
| 04 | A590108 | Плоская шайба | 2 |
| 05 | A590908 | Пружинная шайба | 2 |
| 06 | 3097256 | Кулачок | 1 |
| 07 | M470616 | Винт | 2 |
| 09 | 4473331 | Выключатель микро | 1 |
| 10 | M430416 | Винт | 2 |
| 11 | M500403 | Гайка | 2 |
| 12 | A590904 | Пружинная шайба | 2 |
| 14 | 4473313 | Жгут проводов | 1 |
| 15 | 4473314 | Жгут проводов | 1 |
| 16 | 4473315 | Жгут проводов | 1 |
| 19 | 9213928 | Панель | 1 |
| 20 | 4335063 | Зуммер | 1 |
| 21 | 4473403 | Выключатель тумблер | 1 |
| 23 | 4121859 | Ленточный зажим | 5 |
| 24 | 4055311 | Ленточный зажим | 9 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
