Средний рукоять — HITACHI ZX450

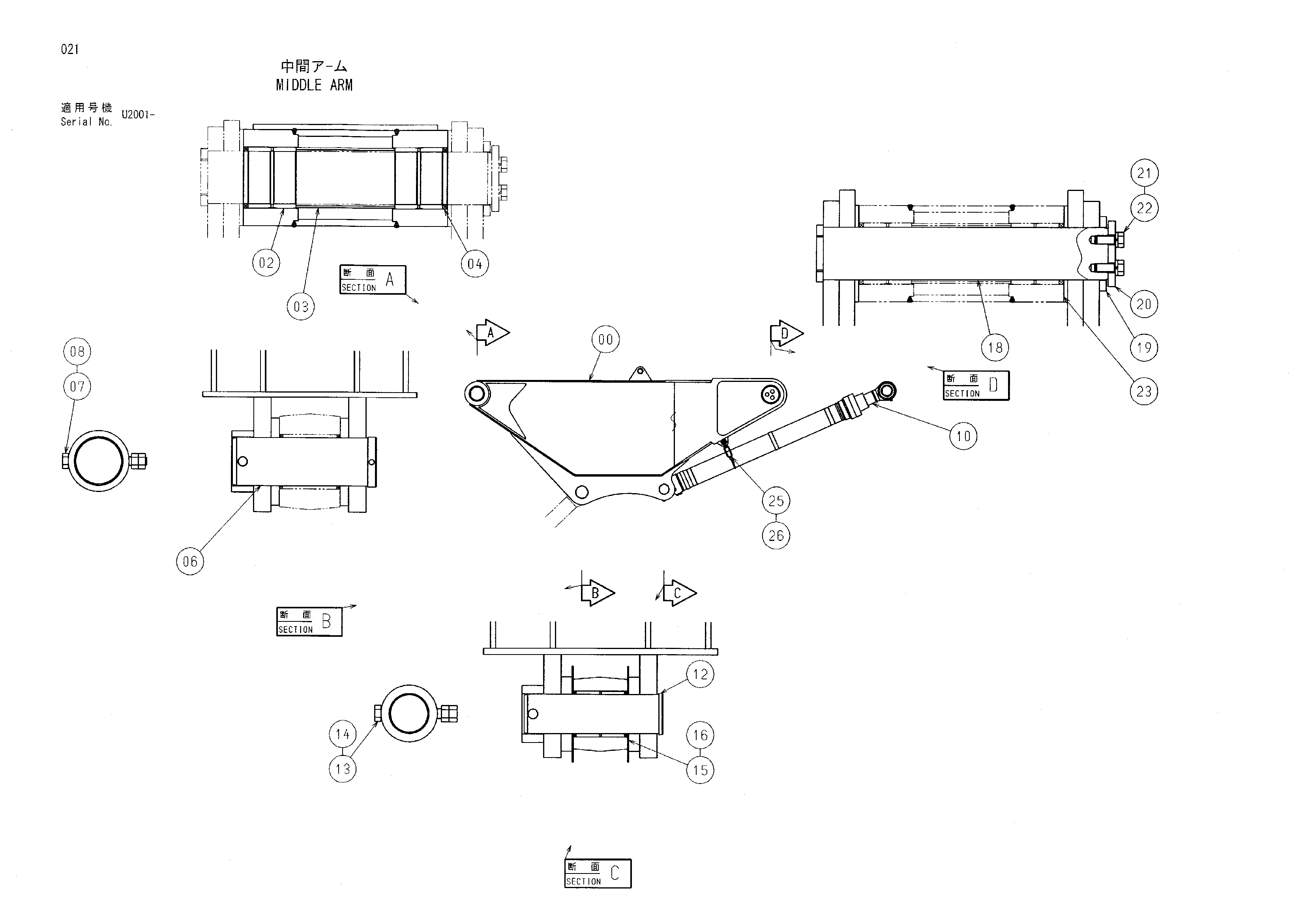

Заводская схема «Средний рукоять» для HITACHI ZX450. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7043806 | Рукоять | 1 |
| 02 | 3055205 | Втулка | 2 |
| 03 | 4334122 | Проставка | 1 |
| 04 | 4251752 | Пылезащитное уплотнение | 2 |
| 06 | 3038825 | Палец | 1 |
| 07 | J932013 | Болт | 1 |
| 08 | J951020 | Гайка | 2 |
| 10 | 9187392 | Гидроцилиндр рукояти | 1 |
| 11 | 4067901 | Пылезащитное уплотнение | 4 |
| 12 | 3097189 | Палец | 1 |
| 13 | 4435128 | Стопорный палец | 1 |
| 14 | J951022 | Гайка | 2 |
| 15 | 4444285 | Упорная пластина | 1 |
| 16 | 4444284 | Упорная пластина | 2 |
| 18 | 8043311 | Палец | 1 |
| 19 | 4040931 | Шайба | 1 |
| 20 | 4206989 | Ограничитель | 1 |
| 21 | A590920 | Пружинная шайба | 3 |
| 22 | J912050 | Болт | 3 |
| 23 | 4232239 | Регулировочная шайба | 2 |
| 25 | 4464885 | Канат провод | 1 |
| 26 | 4048480 | Серьга | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
