Шланг защита от разрыва клапан трубопроводы (стрела)(3) — HITACHI ZX450

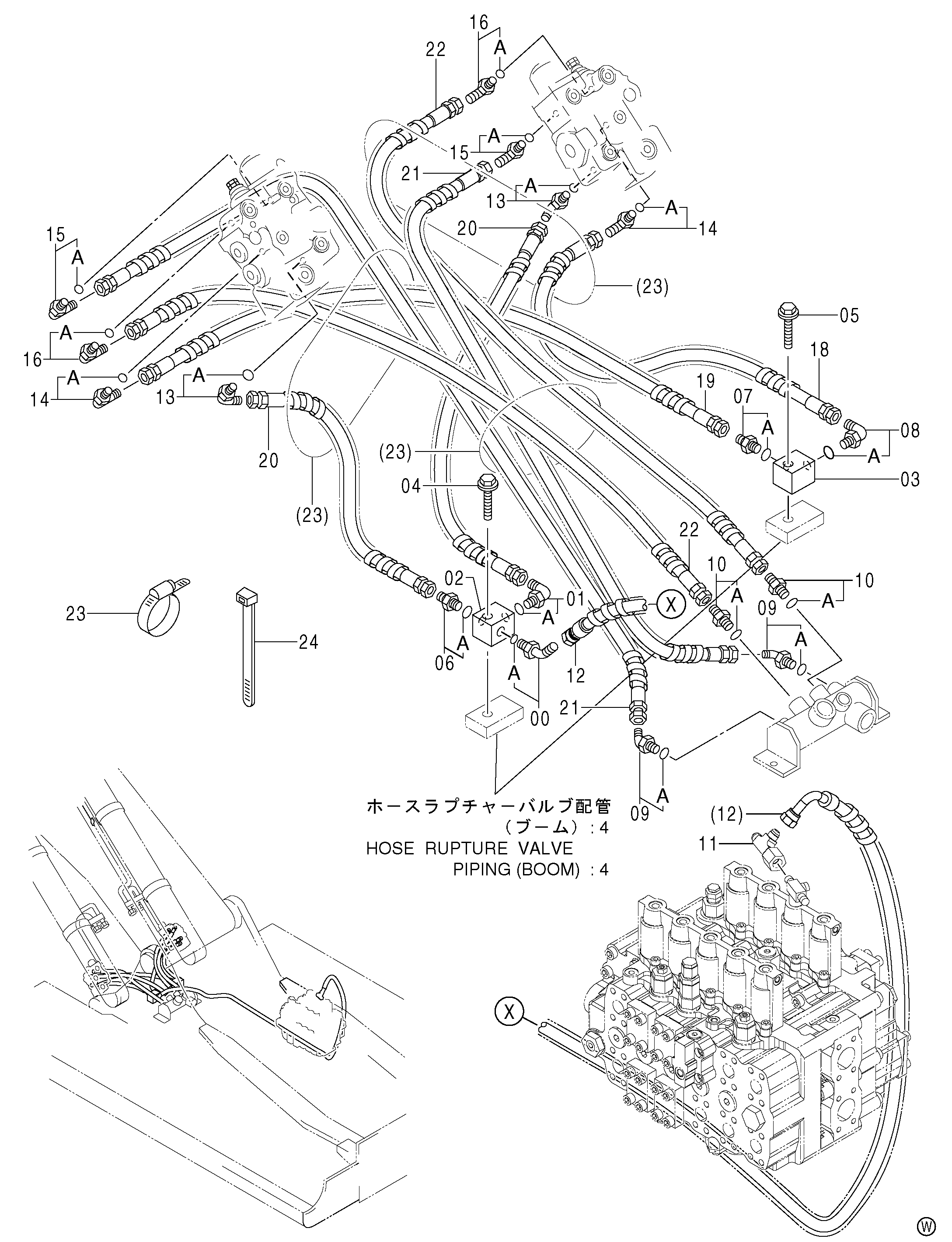

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела)(3)» для HITACHI ZX450. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852233 | Угловой штуцер | 1 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | A852333 | Угловой штуцер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 4251601 | Блок | 1 |
| 03 | 4335378 | Блок | 1 |
| 04 | J011265 | Болт с шайбой | 1 |
| 04 | J271265 замена: J901265 | Болт с шайбой | 1 |
| 05 | J011260 | Болт с шайбой | 1 |
| 05 | J271260 замена: J901260 | Болт с шайбой | 1 |
| 06 | A852133 | Адаптер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | A852122 | Адаптер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852322 | Угловой штуцер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A852233 | Угловой штуцер | 2 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | A852144 | Адаптер | 2 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4246672 | Соединительный штуцер | 1 |
| 12 | 4463266 | Шланг | 1 |
| 13 | A852333 | Угловой штуцер | 2 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | A852322 | Угловой штуцер | 2 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | A852333 | Угловой штуцер | 2 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | A852344 | Угловой штуцер | 2 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | 4322515 | Шланг | 1 |
| 19 | 4322516 | Шланг | 1 |
| 20 | 4322512 | Шланг | 2 |
| 21 | 4322514 | Шланг | 2 |
| 22 | 4322513 | Шланг | 2 |
| 23 | 4351923 | Хомут шланга | 3 |
| 24 | 4121859 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
